Ethernet auf IEEE-488 Gateway

Aeh. Ja. schaut gut aus. Ich bestell mal eins ...

hbloed schrieb:

> Hardware:
>
> ATMega90CAN128
> ENC28J60 Ethernet Controller

Eine schlechte Wahl. Ein 90CAN128 kostet bei Farnell etwa 17 Euro. Dazu
kommt noch der ENC28J60 für 2-4 Euro je nach Bauform.

Ein TI/Luminary Micro LM3S8930 kostet dort 9.32 Euro und damit etwa die
Hälfte, hat gleich 10/100 Ethernet inkl Phy(!), 2*CAN, 256k Flash und
64k RAM eingebaut und ist viel viel leistungsfähiger.

fchk

bei 1mbit can ist ein avr ein wenig zu langsam... der enc ethernet
controller ist auch steinzeitlich..
sinnvoller wäre ein aktueller 32bit prozessor mit integrierten
can+ethernet

Ich hab auch so'n Projekt gestartet. Die Hardware existiert schon.
Serial zu IEEE488. Der Mega32 darf dann den 488 Master spielen. Ich
wuerd dann etwas hoehere Befehle auf dem Mega installieren, sodass man
etwas weniger Bandbreite zum PC braucht. Der PC soll sich nicht mehr um
Listener/Talkener kuemmern, sondern nur noch Anfragen senden.

hbloed schrieb:
> Schoenes Teil aber, Farnell verkauft mir nix,

Dann halt woanders. DIgikey, Segor, etc.

> Den AVR möchte ich verwenden weil der einfacher zu bekommen ist,
> für weniger als 17€. Dafür habe schon reichlich Treiber einen
> Emulator und eine Entwicklungsumgebung.

... und einen passenden Horizont. Bei Dir reichts noch nicht mal für
einen Olimex oder OpenOCD USB Adapter.

Wer nur einen Hammer hat, für den sieht alles wie ein Nagel aus.

Für den PC gibt es IEEE488 ( oder auch IEC.Bus ) Einsteckkarten oder
Adapter IEEE488 auf USB mit den erforderlichen Treiber von namhaften
Firmen wie Agilent, National usw. Auch bieten Diese Firmen IEEE488 auf
Netzwerk Adapter an. Diese findet man unter anderen gebraucht in der
Bucht. Es macht eigentlich kein Sinn das Rad neu zu erfinden.

Wer Messgeräte oder ähnliches mit dem IEEE488 Anschluss bauen wille, für
den bietet National fertige Asics an die sich ähnlich verhalten wie der
abgekündigte Nec2710. Diese Asics übernehmen das komplette Handshaking
und noch einiges mehr. Sie werden wie andere
Mikroprozessorperipheriebausteine
auch über Register angesprochen und besitzen zum Mikroprozessor
Handshakeleitungen. Somit macht es auch hier keinen Sinn solche
Schnittstellen komplett selbst zu entwickeln.

Ralph Berres

>Wer keine Ahnung hat sollte sich besser nicht zu Worte melden


Jetzt halte erst mal den Ball flach. Auf diesen Niveau bin ich nicht
gewillt weiter mit dir zu schreiben.



heinbloed schrieb:
> Nec2710 -> upD7210 oder?

upd 2710 stammt von Nec. Bei National heist er jetzt nat2710

heinbloed schrieb:
> NI verkauft nix an Endverbraucher und auch an Firmen nix in geringen
>
> Mengen

Es gibt Entwicklungsmuster bei National. Die beinhalten 2 Stück. Kosten
irgendwas an 40 Euro. Ansonsten Mindeststückzajl 10 Stück.

Auch als Privatman kann man die bekommen , wenn man höflich drumm
bittet, und denen erklärt was man vorhat. Ansonsten kann man sich ja als
Student ausgeben.

Was das Handshaking betrifft gebe ich dir recht. Es gab von Phillips
einen Controller der ohne Mikroprozessor auskommt HEF 4738 der hatte ein
echtes Handshaking.  Den hatte ich in Erinnerung.

Im übrigen ist mir der IEC-Bus schon geläufig, ich steuere an die 20
Messgeräte darüber.


Ralph Berres

hbloed schrieb:
>> Es gibt Entwicklungsmuster bei National. Die beinhalten 2 Stück. Kosten
>
>> irgendwas an 40 Euro. Ansonsten Mindeststückzajl 10 Stück.
>
>
>
> Das stimmt so nicht. 9 Stück 249€ + versand + mwst. Für so ne
>
> alte Gummer. Ich hab davon noch 2 Stangen, ich wollte aber was
>
> machen was jeder nachbauen kann.

Schade das ich das schriftliche Angebot von NI nicht mehr habe.

Genau für diese Fälle , wenn jemand nicht eine ganze Stange von den
Kontrollern kaufen will gibt es ein Entwicklungskit welche 2 Stück von
diesen ICs beinhaltet. So war es jedenfalls vor 2 Jahren.

NI scheint übrigens mittlerweile der einzige Anbieter solcher Kontroller
auf dem Markt zu sein. Ines hatte auch mal sowas angeboten. Aber die
scheinen abgekündigt zu sein.

Ralph Berres

das ist natürlich doof. Ich hatte irgendwann vor , eine IEC-Bus
Schnittstelle für mein Labornetzteil zu entwickeln.

Siehe
http://www.et.fh-trier.de/diplom/Team/berres/downloadbereich/Bauanleitungen%20Messtechnik/Labornetzteil%200-30V%200-4Amp/

Das wäre dann das Sahnehäubchen gewesen.

Ralph Berres

hbloed schrieb:
> Schoenes Teil aber, Farnell verkauft mir nix,

Klar, über den HBE-Shop.

Ich hatte so ein Projekt auch mal gedanklich eruiert, ich hätte sogar
den zeitkritischen IEEE488-Krams ggf. in ein CPLD gepackt.  Am Ende
war es einfacher und schneller realisiert, mir eine billige ISA-
Karte für IEEE488 zu kaufen und diese in den Bastelrechner zu
stopfen.

Den IEEE488 Bus kann man doch in Software machen wenns den Controller
nicht mehr gibt. Den IEEE488 in Software war damals bei den Commodore
Computer recht verbreitet. Und tackerte eine 1MHZ 6502 CPU im inneren.
Ok den maximalen Speed gabe es damals halt nicht. Aber mit den heutigen
32 Bit Controller sollte es doch schneller gehen. Man koennte alles in
einen Cortex Prozessor von TI unterbringen (Ethernet , CAN ,RS232) und
den IEEE488 an den Port per Software emulieren.

Jörg Wunsch schrieb:
> Am Ende
>
> war es einfacher und schneller realisiert, mir eine billige ISA-
>
> Karte für IEEE488 zu kaufen und diese in den Bastelrechner zu
>
> stopfen.

Das Problem ist ja nicht der Rechner, sondern das zu steuernde Gerät was
man damit ausrüsten will. Aber du hast eigentlich recht. Irgend eine
alte IECbusKarte aus der Bucht den Controller ausschlachten nebst
Treiberics.

Helmut Lenzen schrieb:
> Man koennte alles in
>
> einen Cortex Prozessor von TI unterbringen (Ethernet , CAN ,RS232) und
>
> den IEEE488 an den Port per Software emulieren.

Unterschätze den IEC-Bus nicht. Was der Controller alles bewältigen muss
ist nicht von schlechten Eltern. Sicher kann man ein paar wenige
Funktionen die Software selbst schreiben, aber schon das drei Draht
handshaking ist nicht ohne. Wenn man dann noch die ganzen Gerätebefehle
implementieren will ist das schon eine Herausforderung. Sicher auch für
einen erfahrenen Programmierer wie du es glaube ich bist.
Nicht umsonst hat es eine ganze Reihe spezieller IEC-Bus Controller
gegeben, die einen das alles abgenommen hat.

Ralph Berres

Ralph Berres schrieb:
> Wenn man dann noch die ganzen Gerätebefehle
> implementieren will ist das schon eine Herausforderung.

Du must das ein bisschen trennen.
Der Controller setzt einfach Kommandos die ueber die Ethernetbus kommen
1:1 auf den IEEE um. Die Geraetebefehle koennte man dann in die PC
Software verlagern. Wenn man sich die Plaene von HP/Agilent mal anschaut
da haben die das teilweise sogar in TTL Hardware gemacht. Soviel
Intelligenz kann man aber auch nicht in der damaligen Hardware einbauen.
Also wurde dort auch der groesste Teil in der Software des Controller
realisiert. Erst in den etwas neueren Modellen haben die dann einige
Controller verbaut (unter anderem TI und Motorola).
Ich bin selber am ueberlegen sowas zu bauen um meinen HP Geraetepark an
meinem PC zu bekommen. Ich koennte dazu eine ARM Prozessorkarte fuer
verwenden die ich letztens entwickelt habe (allerdings in der Form keine
IEEE488 Treiber ICs drauf) (LM3S8938 von TI)

Ehrlich gesagt bin ich da tatsächlich ein wenig überfordert, das zu
verstehen, wie das funktioniert. Der IEC Bus unterscheidet ja zwischen
den
 übermittelten Daten und Gerätebefehle. Die unterscheiden sich ja in dem
eine der Leitungen auf 1 gesetzt wird. ( Ich weis jetzt auswendig nicht
gerade welche, könnte das ATN sein ? ). Die Gerätebefehle sind ja für
den IEC Bus allgemeingültige Befehle wie SPD, GTL und so weiter. Dafür
muss glaube ich ATN gesetzt sein. Die Daten sind dann die Befehle die
der Mikroprozessor des Gerätes decodieren und ausführen muss. Beides
sind allgemein Ascibefehle. Die Datenbefehle können aber auch binär
sein.

Wie man das aus dem Ethernetprodokoll auseinander klabüstert, habe ich
nie gerafft, sondern immer nur erstaunt zur Kenntnis genommen, das sowas
offensichtlich funktioniert. Ebenso das Handshaking auf dem IEC Bus was
ja auch nicht so ganz trivial ist. Ich hatte mal Wochen damit verbracht
einen Hänger auf dem IEC-Bus mit dem Logiganalyzer zu finden.

Ich selbst benutze noch eine alte HP82335 Karte unter Win3.11, weil ich
von HP einen Basic Interpreter besitze, was einen das Steuern der
Messgeräte ungemein erleichtert. Ich hab das mal mit Visualbasic
versucht, und nach 4 Wochen entnervt aufgegeben.

Ralph Berres

Ralph Berres schrieb:
> Aber du hast eigentlich recht. Irgend eine
> alte IECbusKarte aus der Bucht den Controller ausschlachten nebst
> Treiberics.

Dummerweise haben die neueren (selbst ISA-)Karten zwar noch die
"klassischen" Treiber-ICs, aber die Logik ist dort schon als
(offenbar) Makrozelle in ein dickes ASIC gewandert, statt separat
als µPD7210/NAT7210 vorzuliegen.  Du könntest dann höchstens gleich
die ganze ISA-Karte nutzen, am Ende ist ISA ja ein relativ
Microcontroller-freundlicher Bus.

Als ich das letzte Mal geguckt habe, gab's noch irgendein TNTxxx
von NI, das explizit dafür gedacht war, in Geräte integriert zu
werden.  Im Vergleich zu den ICs, die auf den PC-Karten verbaut
werden (derzeit TNT5004), fehlt diesem IC die Fähigkeit, Controller
am Bus zu werden, es kann nur Listener oder Talker werden.  Allerdings
siehe oben, NI war noch nie billig, und der Devkit dafür wird sicher
eine gute Stange Geld kosten.

ATN heist jetzt kommt einen Addresse.

Im Ethernetprotokoll sind ja weitere Protokolle versteckt.
Wenn du zum Beispiel eine WEB Seite aufrufst dann geschieht das ueber
das HTTP Protokoll das ist wiederum in das TCP Protokoll verschachtelt.
Das TCP wiederum im IP Protokoll und das wiederum im Ethernetprotokoll.

Ich habe da schon selber unter TCP/IP eigene Protokolle aufgesetzt um
mit Geraeten uebers I-Net zu kommunizieren. Man muss sich halt ein
Protokoll einfallen lassen das die Ansprueche an die
Geraetefernbedienung unterstuetzt.
Das ist aber mehr eine Definitionsfrage b.z.w. Fleisarbeit.
Wenn man dann die Verbindung zu einem Geraet aufgebaut hat braucht man
ja nur noch die ASCII Befehle zu schicken und los gehts. Dann koennte
man uebers I-Net deinen Geraetepark fernbedienen. Im PC setzt man dann
nur noch auf die Netzwerksachen auf. Was dann kommt sind halt
Anwenderprogramme.
Also zum Beispiel die Fernsteuerung einens Skopes. Das Anwenderprogramm
mit der Oberflaeche setzt seine Kommandos an das Netzwerkinterface des
PC ab. Der geht ueber Ethernet/I-net an den Controllerchip. Der setzt
dann auf IEEE488 um und fragt das Skope ab. So kann man dann auf dem PC
ein virtuelles Skope nachbilden. Man muss die Aufgaben nur verteilen.

Ralph Berres schrieb:
> Wie man das aus dem Ethernetprodokoll auseinander klabüstert, habe ich
> nie gerafft, sondern immer nur erstaunt zur Kenntnis genommen, das sowas
> offensichtlich funktioniert.

Das sieht auf dem ersten Blick da muss ich dir recht geben sowas von
Kompliziert aus. Aber wenn es einmal funktioniert dann laeuft es recht
zuverlaessig. Da habe ich frueher schon mehr Zeit mit der RS232
vertroedelt. Besonders da hat fast jeder Hersteller sein eigens
Sueppchen gekocht.

hbloed schrieb:
> Ich hab einen ganzen Keller
>
> von HP Geräte, da drin werkelt wenn es hoch kommt mal ein 8048 oder
>
> ne UPI also Teile aus der Steinzeit. Meistens können die Geräte
>
> sowieso keine Daten in einer höhren Rate senden.

Naja gerade die älteren Geräte wenn Sie nicht gerade vor 1975 gebaut
sind, verfügen in der Regel eine IEC-Bus Schnittstelle. Ich weis nicht
ob es sich wirklich lohnt ein Interface zu bauen , welches die IEC-Bus
schnittstelle in USB EThernet oder ganz gleich welche Norm umsetzt.

In der Regel bekommt man relativ preiswert fertige IEC Bus karten für
den PC von Agilent oder NI in der Bucht zu kaufen. Da lohnt der Aufwand
meines Erachtens nicht, sowas selbst zu stricken.

IECbus kabel bekommt man oft in der Bucht auch für 10 euro oder manchmal
noch weniger. Treiber für die IECbuskarten gibt es meist beim Hersteller
der Karten für alle möglichen Programmiersprachen.

Ralph Berres

@ hbloed

Du hast auch einen Keller voll von HP ?
Na soviel ist es bei mir nicht.

Aber wie ich schon geschrieben hatte. Bei den meisten Geraeten war das
mit einer Handvoll TTL und einem langsamen Prozessor realisiert.
Die ersten Homecomputer von Commodore hatte auch einen IEEE488 Bus fuer
Drucker und Diskettenlaufwerke.

>Deshalb ist die
>ganze Diskussion um 100Mbit Ethernet, 32Bit Risc, Armcore sowieso
>"oversized".

Das mag schon sein, aber das ist heute alles in einem Chip mitdrin.
Und die Teile kosten fast nichts warum soll man das den nicht nutzen.

Um SMD wirst du heute kaum noch rumkommen. Bei mir wird zu fast 100% nur
noch SMD eingesetzt.

Helmut

Hatten die Commodore nicht eine serielle IEC Bus schnittstelle?

Wie haben die das dann mit den ganzen Mehrdrahtbefehle realisiert? und
wie haben die das Handshaking gemacht, das auch mehrere Geräte an einen
Bus betrieben werden konnte?

Aber ich mus zugeben das ich nicht der geborene Softwarespezialist bin.

Ralph Berres

Ralph Berres schrieb:
> Hatten die Commodore nicht eine serielle IEC Bus schnittstelle?

Die kleinen Commodore  C64 , VC20  hatten einen Seriellen IEC Bus.
Die grossen CBM 2xxx,4xxx,8xxx hatten einen parallel IEC-BUS

Ralph Berres schrieb:
> Wie haben die das dann mit den ganzen Mehrdrahtbefehle realisiert? und
> wie haben die das Handshaking gemacht, das auch mehrere Geräte an einen
> Bus betrieben werden konnte?

Wie gesagt das hatten die alles in Software realisiert. Als
Schnittstelle hatten die nur die normalen IEC-Bus Treiber ICs (MC3446)
und eine PIA 6520 zum Prozessor hin.

Hier die IEC Bus Anbindung vom 2001

http://www.zimmers.net/anonftp/pub/cbm/schematics/computers/pet/2001/320130-1.gif

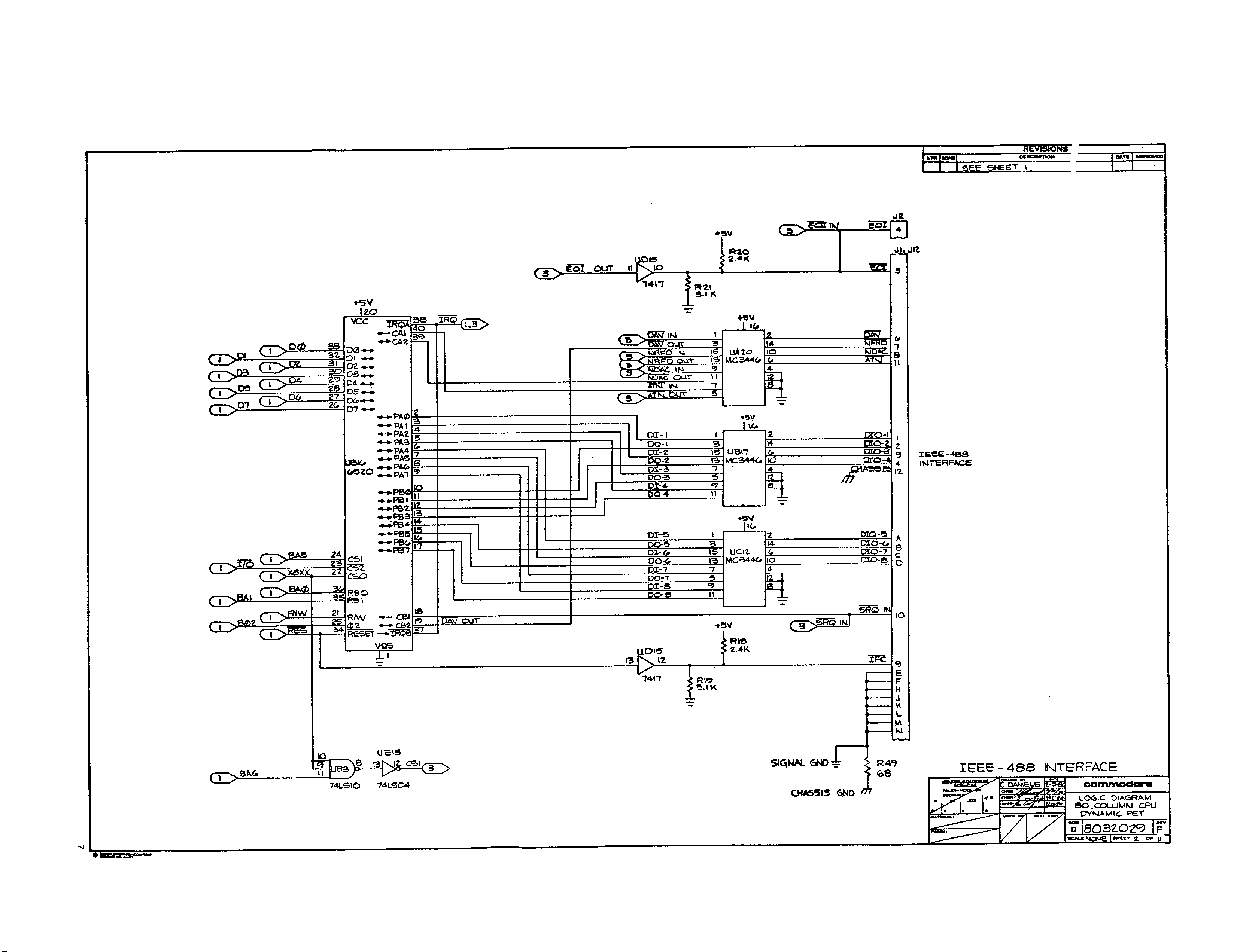

Hier die vom 8032

http://www.zimmers.net/anonftp/pub/cbm/schematics/computers/pet/8032/8032029-02.gif

Und hier die von einer 4040 Floppy

http://www.zimmers.net/anonftp/pub/cbm/schematics/drives/old/4040/320806-1.gif

Der Rest ist bei denen Software gewesen. Waere auch sonst zu teuer
geworden.

Helmut Lenzen schrieb:

>>Deshalb ist die
>>ganze Diskussion um 100Mbit Ethernet, 32Bit Risc, Armcore sowieso
>>"oversized".
>
> Das mag schon sein, aber das ist heute alles in einem Chip mitdrin.
> Und die Teile kosten fast nichts warum soll man das den nicht nutzen.

eben.

> Um SMD wirst du heute kaum noch rumkommen. Bei mir wird zu fast 100% nur
> noch SMD eingesetzt.

Zumal der Originalvorschlag auch einen LQFP64 Controller beinhaltet, bei
dem der übliche Bastler auch schon die weiße Fahne schwenkt. Da gleich
was vernünftiges in aktueller Technik zu nehmen, kostet (a) eher weniger
als mehr und ist (b) genauso viel bzw eher weniger Aufwand beim Nachbau,
weil einfach weniger Komponenten benötigt werden.

Für die von mir vorgeschlagenen TI/Luminary Cortex M3 Controller gibts
fertige Bibliotheken für die Peripherie
(http://focus.ti.com/mcu/docs/mculuminarymodules.tsp?sectionId=625&tabId=2494&familyId=1755)
und IP-Stacks. Ist also auch alles da.

Die GPIOs sind 5V-tolerant, d.h. die 75160/161 Treiber können direkt
angeklemmt werden.

Wieso dann noch was schlechteres nehmen?
Nur, weil man es nicht kennt und nicht kennen lernen will?

fchk

Hier noch einer mit 75160/161 Treibern

http://www.zimmers.net/anonftp/pub/cbm/schematics/computers/b/4256041-10of15.gif

Frank K. schrieb:
> Für die von mir vorgeschlagenen TI/Luminary Cortex M3 Controller gibts
> fertige Bibliotheken für die Peripherie
> (http://focus.ti.com/mcu/docs/mculuminarymodules.ts...)
> und IP-Stacks. Ist also auch alles da.
>
> Die GPIOs sind 5V-tolerant, d.h. die 75160/161 Treiber können direkt
> angeklemmt werden.

So seh ich das auch. So in etwa saehe auch meine Schaltung aus.
Die Teile von TI sind nicht schlecht. Hatte letztens mit dem LM3S8938
ein Testboard aufgebaut um damit mal rumzuspielen. Da hatte ich fast
jede Schnittstelle mal rausgefuehrt. Mit ein bisschen weglassen / anders
anschliessen koennte man das Teil dafuer schon fast nehmen.

Ralph Berres schrieb:

> Helmut Lenzen schrieb:
>> Man koennte alles in
>>
>> einen Cortex Prozessor von TI unterbringen (Ethernet , CAN ,RS232) und
>>
>> den IEEE488 an den Port per Software emulieren.
>
> Unterschätze den IEC-Bus nicht. Was der Controller alles bewältigen muss
> ist nicht von schlechten Eltern. Sicher kann man ein paar wenige
> Funktionen die Software selbst schreiben, aber schon das drei Draht
> handshaking ist nicht ohne. Wenn man dann noch die ganzen Gerätebefehle
> implementieren will ist das schon eine Herausforderung. Sicher auch für
> einen erfahrenen Programmierer wie du es glaube ich bist.
> Nicht umsonst hat es eine ganze Reihe spezieller IEC-Bus Controller
> gegeben, die einen das alles abgenommen hat.
Bei uns in der Firma haben letztens 3 Praktikanten einen GPIB Controller
mit PSoC Controller komplett in SW realisiert. Und das waren welche die
vorher noch nie C Programmiert haben. Hab denen natürlich ein wenig
weiter geholfen, aber sooo kompliziert war das nicht.
Wichtig war nur was genaueres über die GPIB Funktionen zu finden. Ohne
ein Buch (IEC - Bus / Anton Piotrowski) wäre das wirklich schwierig
geworden.

Ansonsten gibt es hier auch schon ein Projekt für AVR:
http://spurtikus.de/basteln/gpib.html

Also von mir ist schon ein Schaltplan gekommen.
Da braechte man nur einen Port einen IEEE488 Treiber anzuschliessen.
Allerdings habe ich noch andere Projekte laufen womit ich meine
Broetchen verdiene und die gehen vor.

@hbl

Anstatt zu moppern kannst du ja selber aktiv werden.
