[V] Platinen für Frequenzgenerator-Modul (AD9850)

OP #4228857
Lesenswert?

Hallo an Alle,

ich habe von der China-Bestellung noch 6 Platinen für mein
Funktionsgenerator-Modul übrig.

Kurz zu den technischen Daten eines fertigen Modules:
- Sinus und TTL 0,1 Hz - 40 MHz
- analoges Rechteck 0,1 Hz - 5 MHz
- analoger Ausgangspegel ca. +/- 4 Vs
- Offset, Ausgangspegel und Duty-Cycle mittels Gleichspannungen
einstellbar

Ausführliche Dokumentation zum Modul in meinem Blog:
https://rselec.wordpress.com/2015/07/10/ad9850-functiongenerator-modul/

Die Platinen sind von sehr guter Qualität, 100 % E-Test, beidseitig mit

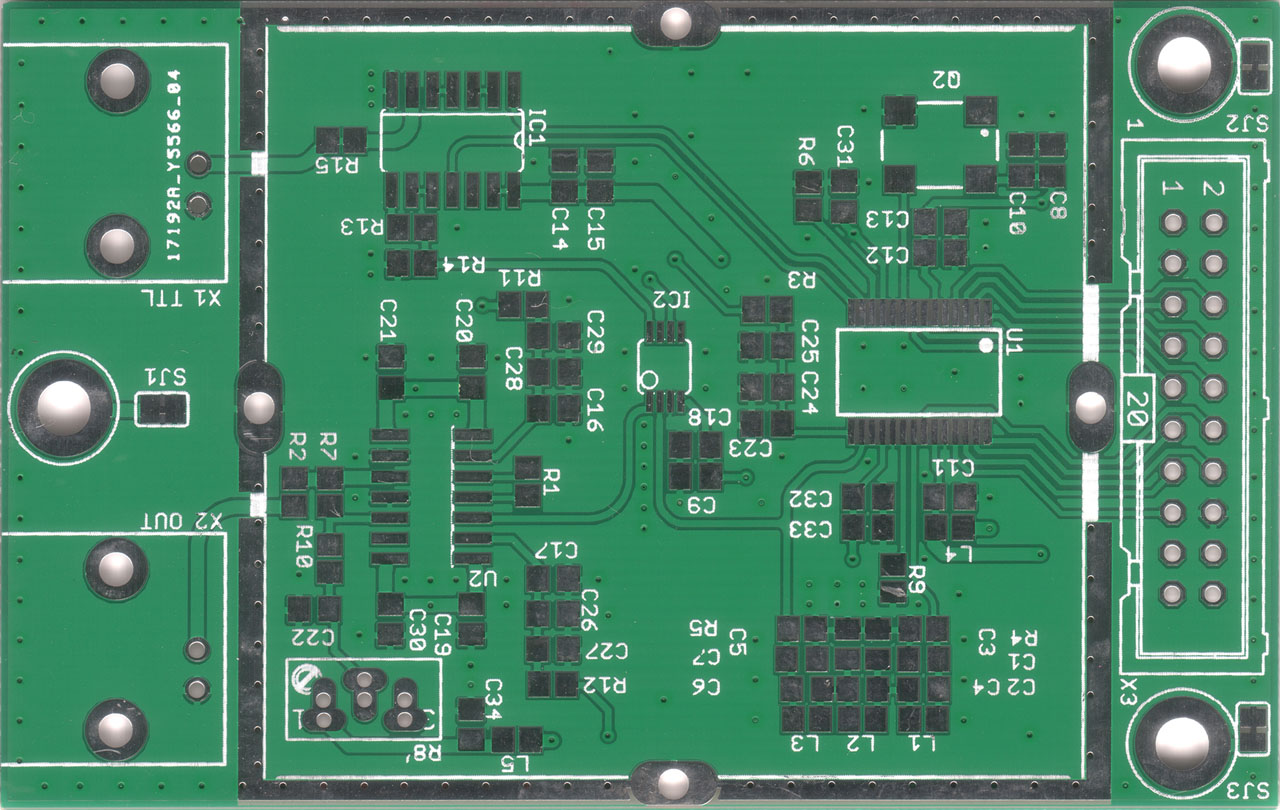

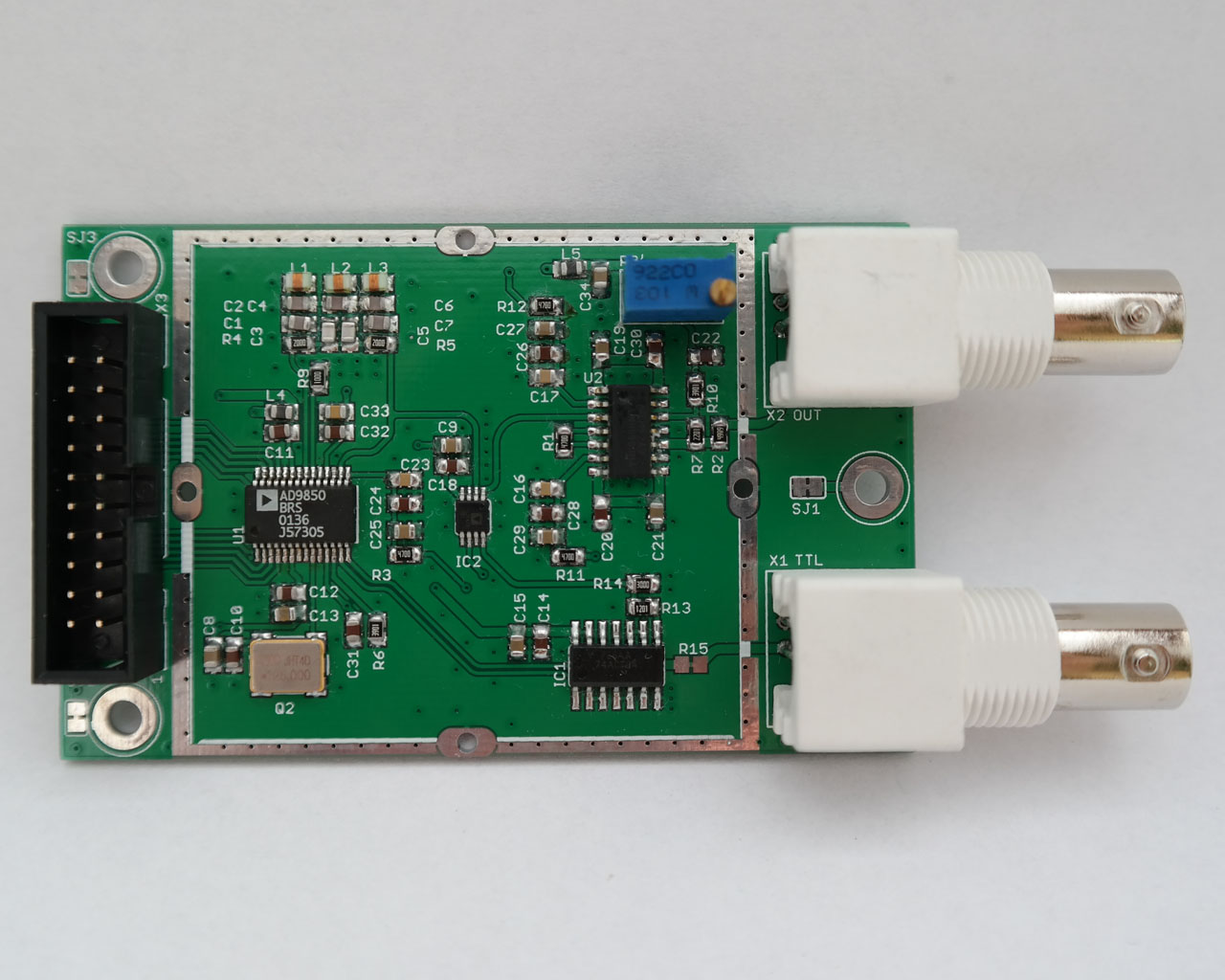

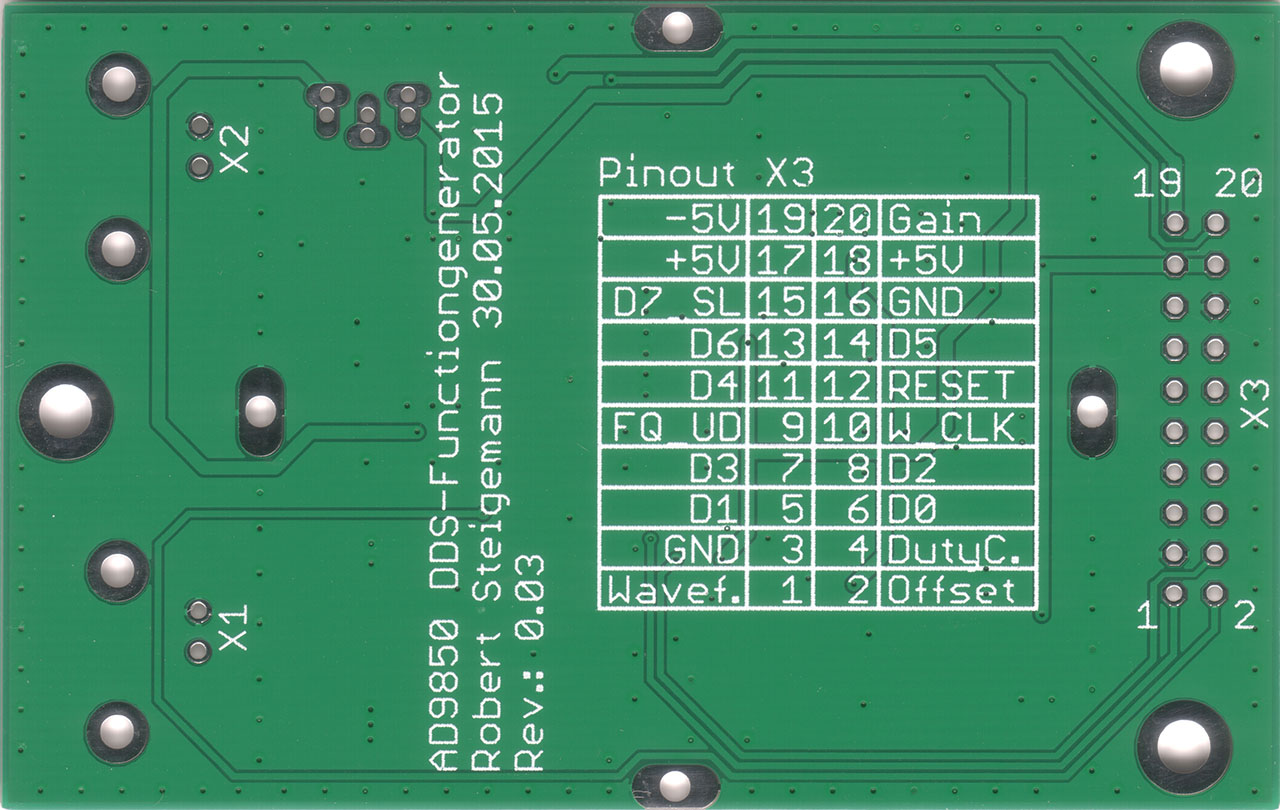

Lötstopplack und Bestückungsdruck (siehe Scans).

Der Preis für eine Platine (unbestückt, ohne Bauteile) beträgt 3 € zzgl.
Versand (ab 1,45 € innerhalb Deutschlands).

Bei Interesse bitte per PN oder E-Mail (pc-elektronik@freenet.de)
melden. Bei Fragen vorher hier oder im Blog nachfragen.

Bezahlung nur per Vorkasse. Es handelt sich hier um einen Privatverkauf,
keine Garantie und keine Rücknahme. Bei unversichertem Versand trägt der
Käufer das Risiko.
Angehängte Dateien:
OP #4265956
Lesenswert?

Die prinzipielle Idee steht im Blog, also man nehme einen 5V µC nach
persönlicher Vorliebe und ein paar Gleichspannungen. Eine Bibliothek zur
Ansteuerung des AD9850 mit den beliebten ATmegas gibt es auch.

Ich hab einen Frequenzgenerator als Tischgerät mit dem Modul aufgebaut.
Das wurde aber mit jeder Revision des Modules/Entwurfes und Fehlers
weiter modifiziert. Das eignet sich daher sicher nicht als Beispiel zum
Vorzeigen (fliegende Kabel, drangeklatschte Kondensatoren, abgekratzte
Leiterbahnen, usw.).
Da das Gerät aber hervorragend funktioniert, besteht bei mir momentan
wenig Interesse da eine 2. Revision zu bauen. Auch weil jeder eigene
Vorstellungen hat, wie er die Bedienung usw. umsetzen möchte.

Ich kann bei Gelegenheit mal den letzten Stand des Schaltplanes
überarbeiten und online stellen. Aber da ist nichts Besonderes drauf:

 - Ein symmetrisches +/- 5 V Netzteil mit 7805/7905 und Trafo,
 - ein Atmega16,
 - ein 8-Bit Interface zu einem Futaba VFD (kann man eh nicht mehr
kaufen),
 - zur Bedienung ein Drehimpuslgeber mit Taster am Atmega
 - die Gleichspannungen erzeuge ich mit herkömmlichen Potis,
Widerständen und Trimmern (zum Abgleichen) aus der Betriebsspannung.

Wer also schon mal mit einem µC ein Display und ein paar Taster
angeschlossen hat und einfache Spannungsteiler berechnen kann, sollte
das eigentlich selber hinbekommen. Bei Problemen mit dem Modul, helfe
ich natürlich gerne.

Mfg Bimbo385
(Firma: Privat) #4313830
Lesenswert?

sehr interessantes Projekt, bin auch gerade am Bau eines DDS VDO mit
Display für mein Labor. Deine Entwicklung sieht sehr gut aus und da
steckt ja ganz schön Zeit drin.

Das China Modul habe ich mir auch schon angeschaut und läuft mit einem
EA DOG Display Verstellung mit einem Encoder Poti.

Hast du eventuell noch eine Platine übrig  ? würde das Modul gerne
Nachbauen.

Vielen Dank schon mal ....

Grüße Andreas
