Hilfe CRC zu verstehen

Die Wikipedia liefert hierzu unter:

http://de.wikipedia.org/wiki/Zyklische_Redundanzpr%C3%BCfung

einiges an Info.

Das habe ich natürlich auch gelesen. Nur entweder bin ich nicht in der
Lage die richtige Antwort aus dem dortigen Text herrauszuinterpretieren
oder es steht doch schlicht nicht beschrieben.
Das dass nette Generatorpolynom ein zuvor festgelegter Wert ist wusste
ich schon :/

Hallo,
der Deutsche Text in wikipedia überspringt meiner Meinung nach auch
etwas wesentliches in seinem ersten Beispiel - ich hab' mal unter
"Diskussion" einen entsprechenden Kommentar für den Autor gemacht.
Sieh' Dir besser auch mal die Englische Version in Wikipedia an.

Die Beschreibung unter Verwendung des Begriffes "Generator-Polynom" ist
auch eher "abschreckend" als erhellend. Erinnert mich an meinen
Mathe-Unterricht in der Schule, wo ich immer nicht verstanden habe, was
"hinreichende" und was "ausreichende" Bedingungen sind und wo da der
Unterschied ist :-)

Ich versuch's mal:

Wo kommen wir zu diesen "Polynomen"?

Das in einem Computer nun mal gebräuchliche "Zahlen-Format" sind
Binärwerte - dargestellt als Folgen von Nullen und Einsen.
Z.B. nehmen wir mal einen 8-stellige Wert wie:

   10101010 (binär) = #170 (decimal)

Bei der Binär-Darstellung kann jede Ziffer nur einen der zwei Werte #0
oder #1 annehmen (daher binär).
Das man dadurch jeden beliebigen Zahlenwert darstellen kann, liegt
daran, daß man man jeder #0 oder #1 in einer binären Zahlenfolge eine
unterschiedliche Wertigkeit zuordnet - abhängig von ihrer Position in
der Binären Zahlenfolge.

Das kennst Du wahrscheinlich schon - aber der Vollständigkeit halber
hier noch mal dargestellt, indem ich die oben stehende Binärzahl
vertikal aufschreibe

Ziffer (vorderste zuerst)   | Wert       | gesetzt j/n?
=================================================
1                           | 128  (2^7) | 128 (j)
0                           |  64  (2^6) |   0 (n)
1                           |  32  (2^5) |  32 (j)
0                           |  16  (2^4) |   0 (n)
1                           |   8  (2^3) |   8 (j)
0                           |   4  (2^2) |   0 (n)
1                           |   2  (2^1) |   2 (j)
0                           |   1  (2^0) |   0 (n)
=================================================
Summe                                      170

Die Binäzahl 10101010 kann man also aus Ihren einzelnen bewertetet
Ziffern auch aufschreiben als:

  1 * 2^7
+ 0 * 2^6
+ 1 * 2^5
+ 0 * 2^4
+ 1 * 2^3
+ 0 * 2^2
+ 1 * 2^1
+ 0 * 2^0

So kommen die Polynome ins Spiel.

Was die CRC Berechnung letztendlich macht, ist, einen vorhandenen Strom
von Bits - quasi als eine riesige Ganze Zahl betrachtet - durch eine
andere Bitfolge (andere Ganze Zahl - dem Generatorpolynom) zu teilen.
Bei solch einer Division kommt am Ende ein Rest heraus (der auch #0 sein
kann).
Dieser Rest wird dann dem Original-Datenstrom am Ende angehängt.
Dann wird der dieser erweiterte Datenstrom z.B. irgendwohin übertragen.
Der Empfänger wiederholt dann die Prozedur - angewendet auf diesen
erweiterten Datenstrom. Zahlenmäßig ergibt sich dann durch das
Binärformat selbst, daß bei der erneuten Division mit dem selben
"Generatorpolynom" (hier müßte es eigentlich "Verfikationspolynom"
heißen) am Ende als Rest #0 herauskommen MUSS.
Wenn dem nicht so sein sollte, ist irgendwas an dem Datenstrom nicht so
beim Empfänger angekommen, wie es vom Sender versandt wurde.

Das man diese dafür diese "kompliziert/aufwendig aussehende" Division
entlang des Bitstroms macht, liegt - vereinfacht formuliert - daran,
dass man dadurch eine Streuung der Original-Daten macht, so das
Mehrfach-Fehler nicht so einfach dazu führen, daß sie nicht erkannt
werden (glaube ich zumindest - ist schon ein bißchen her, daß ich damit
zu tun hatte).

Gruss,
Frank

Das man diese Polynome (d.h. Polynome über dem Körper Z2) iA nimmt,
liegt an ihrer einfachen Implementierung per AND, OR, XOR, NOT etc.
Der Umgang damit wird in jedem guten Grundlagenkurs gelehrt.

Deine Frage ist aber, warum diese Speziellen. Um das zu verstehen,
musst du statt E-Tech bzw. Informatik Mathematik studieren. Da lernst
du in Algebra/Zahlentheorie Polynome in Verbindung mit Ringen und
Körpern, Begriffe wie Teilbarkeit, Irreduzibilität etc. Durch die
Division im CRC-Algo werden die Eingabebitvektoren in Klassen
eingeteilt, und je nach Teiler (CRC-Polynom) haben diese Klassen
bestimmte Eigenschaften, z.B. bei einem Ausgaberesultat = 0 sind
z.B. keine 1-Bit-Fehler vorhanden etc. Aber um das grundlegend
zu verstehen und damit geeignete Polynome zu finden sind mind. 2-3
Semestervorlesungen in dem Bereich erforderlich. betrachte also
diese Polynome einfach abstrakt als "gute" Polynome, die ihre
Aufgabe erfüllen.

Falk Brunner schrieb:
> Ich hab damals den Klassiker im Internet gefunden, tagelang gelesen und
> probiert, am Ende mehrere CRC-Funktionen in AVR-Assembler programmiert
> (Seriell, Nibble und Byteverarbeitung). Und es hat gepasst!
>
> http://www.ross.net/crc/download/crc_v3.txt

ich habe bis heute keine bessere Erklaerung/Beschreibung (auch das
"warum") gefunden. Lohnt sich wirklich, sich das Papier mehrmals
vorzunehmen und vor allem die Beispiele mal selber auf'm Blatt Papier
nachzuvollziehen.

>
> Auch wenn ich die echte Mathematik dahinter bis heute nicht wirklich zu
> 100% verstanden habe, kann ich CRC anwenden und verstehen. Das sollte
> auch dein Ziel sein. Mathematiker wirst du nicht werden.

Full ACK

Moin,

ich probier auch noch 'einen':

- LFSR (Linear Feedback Shift Register) anschauen, nachprogrammieren
- Pseudozufälligkeit verstehen (Warum pseudo, Wiederholungs-Intervall)
- Wie kommt man davon zur Idee der "Checksumme"
- Warum hilft die Pseudozufälligkeit "besser" bei der Detektion von
gekippten Bits (also den Fehlern) im Datenstrom?

Das kann man meiner Meinung nach bei einer Präsentation für Laien oder
Mitschüler auch gut&gerne empirisch und mit viel Grafik erschlagen. Oder
ASCII-Art :-)


Grüsse,

- Strubi

Oh man, das hat mir alles schon wirklich weiter geholfen.

@Frank
Danke für die Mühe und den langen Text. Du hast das wirklich fantastisch
beschrieben, so kann selbst ein Minusmathematiker wie ich damit was
anfangen.

@Falk Brunner
Auch wenn meine Frage in deinen Ohren eventuell lächerlich klang und du
mich mit deiner Antwort etwas zum narren hälst hast du mir trozdem sehr
geholfen :)


Eine kleine Frage habe ich da aber noch.
Das Generatorpolynom ist ja beliebig, also es gibt Qualitätsunterschiede
zwischen dem gewählten und einem anderen.
So wie ich das jetzt verstanden habe gibt es keine Regel dafür das dass
Generatorpolynom bei einem wachsenden Datenwort im Verhältnis mitwachsen
muss.

CRC ist "nur" eine Art von Checksum Verfahren (eines unter vielen
anderen).
Als solches kann nur die Sicherheit dafür, daß Übertragungsfehler
erkannt werden können, erhöhen. Es kann aber generell nicht ALLE
Übertragungsfehler erkennen. Das ergibt sich allein schon dadurch, daß
diese Prüfsumme eine begrenzte Länge hat - in der Regel eine wesentlich
kleinere Länge als die Nutzdaten, die Du übertragen willst. Daraus
ergibt sich rein logisch schon automatisch, daß eine Reihe von
verschiedenen Nutzdaten (Möglichkeiten) bei der CRC Berechnung dieselben
CRC Prüfsumme ergeben MUSS. Wenn Du jetzt einen Übertagungsfehler hast,
der Deine original Nutzdaten X zufäligerweise in ein Nutzdaten Image Y
verfälscht, das dummerweise dieselbe CRC Prüfsumme ergibt, dann wirst
der Empfänger diesen Wechsel von Original X nach Image Y nicht erkennen
können. Er "denkt" Du hast ihm tatsächlich Daten Y geschickt.
Die verschiedenen Verfahren versuchen nur die Wahrscheinlichkeit für
solche Fälle zu vermindern. Interessanterweise sind da nicht nur die
Generator-Polynome (und dabei auch deren Länge) an sich dafür
heranzuziehen, sondern auch die Art der Daten, die man da übertragen
möchte. Je nachdem, wie die Original-Daten strukturiert und codiert
sind, kann das eine Verfahren besser sein, als das andere.

BTW. Schau' die mal den aktuellen Film "The Imitation Game" an.
Der weckt vielleicht das Interesse, da mehr herausfinden zu wollen und
sich vielleicht sogar ein bißchen mehr mit dem mathematischen Grundlagen
auseinanderzusetzen.

Gruss,
Frank

Bzgl. CRC sollte eigentlich auch das Wort Polynomdivision fallen - das
habe ich hier bisher vermisst.

Frank schrieb:
> CRC ist "nur" eine Art von Checksum Verfahren

Da kann ich nicht zu 100% zustimmen. Ein CRC ist nicht nur eine
"Checksum" - diese ist viel mehr. Mit einem CRC ist es nicht nur möglich
Bitfehler zu detektieren, es ist auch möglich damit Bitfehler zu
korrigieren. Wieviele Bits pro Paket und welche Art von Bitfehler es
sein dürfen (zufällige oder burst) ist abhänging von Anzahl der Bits des
CRC, der gesamten Paketgröße und des Generatorpolynoms selbst. Und genau
das unterscheidet den CRC von einer Checksum.

Leider muss man sich, wenn man diese Thematik verstehen will, wirklich
länger hinsetzen (siehe meine Vorredner bzgl. der Mathematikvorlesung).

Ist es nicht wie mit der Hammingdistanz? Bloss, dass ich die Redundanz
nachtraeglich einfuege?
D.h. wenn ich weiss und voraussetze, dass nur eine bestimmte Menge von
Fehlern passiert ist, dann kann ich automatisch korrigieren. Wenn ich
aber mehr Fehler habe, dann wird meine auto-Korrektur zu einem anderen
Ergebnis fuehren, als die Originaldaten. Oder?

Als einfaches Beispiel für "Fehlererkennungsverfahren" und
"Fehlerkorrekturverfahren" kann man sich z.B. folgendes
Szenario betrachten:

Es werden nur gerade Zahlen übertragen. Eine Division durch
"Zwei" teilt ein in "Richtig" und "Falsch" (2 Klassen). Hier
kann aber nicht korrigiert werden, jedenfalls nicht ohne
zusätzliche Informationen.
Nehme ich aber zusätzlich an, dass ein Fehler nur aufgrund
von Abrundung stattfindet, dann kann ich sogar korrigieren.

Bei der Polynomdivision ist es ähnlich. Die Mathematik,
speziell Algebra, liefert hier ein ganzes Universum von
Aussagen über diese Klassen bzw. deren Möglichkeiten für
die Zielanwendung.

Dagegen ist die "CheckSum" basierend auf der Addition
wesentlich fehleranfälliger, ABER einfachst zu implementieren.
Um um dieses ABER geht's häufig.

Falk Brunner schrieb:
> @ Frank Bergemann (fbergemann)
>
>>Eine Checksum (z.B. Parity bit) gehört zu dem
>>"Fehlererkennungsverfahren".
>>CRC ist ein "Fehlerkorrekturverfahren".
>
> Na dann zeig mit mal EIN Beispiel, wo NUR mit einer CRC ein Fehler
> KORRIGIERT wird!

Ich habe auch so ein bissle den Eindruck, dass hier CRC (Cyclic
Redundancy Checksum) mit ECC (Error Correction Code) oder aehnlichem
durcheinander geworfen wird...
CRC wird meist nur zum 'checken' benutzt, wohingegen ECC bzw. SECDED
(Single-Error-Correction-Double-Error-Detection) weit darueber hinaus
geht (bis hin zu RAID fuer Festplatten und RAIM fuer SDRAM), natuerlich
mit entsprechendem HW-Aufwand

berndl schrieb:
> Falk Brunner schrieb:
>> @ Frank Bergemann (fbergemann)
>>
>>>Eine Checksum (z.B. Parity bit) gehört zu dem
>>>"Fehlererkennungsverfahren".
>>>CRC ist ein "Fehlerkorrekturverfahren".
>>
>> Na dann zeig mit mal EIN Beispiel, wo NUR mit einer CRC ein Fehler
>> KORRIGIERT wird!
>
> Ich habe auch so ein bissle den Eindruck, dass hier CRC (Cyclic
> Redundancy Checksum) mit ECC (Error Correction Code) oder aehnlichem
> durcheinander geworfen wird...

Dem schliesse ich mich an, nur eine kleine Korrektur, es heisst Cyclic
Redundancy Check. Es ist keine Summe!

Der theoretische Hintergrund ist zwar der gleiche wie bei einigen
Korrekturverfahren und stammt auch von den gleichen Forschern, aber es
bleibt trotzdem nur ein Check.
Es geht bei CRC um die zuverlässige Erkennung von zufälligen
Mehrfachfehlern und Fehlerbursts. Eine normale Prüfsumme leistet das
nicht.

> CRC wird meist nur zum 'checken' benutzt, wohingegen ECC bzw. SECDED
> (Single-Error-Correction-Double-Error-Detection) weit darueber hinaus
> geht (bis hin zu RAID fuer Festplatten und RAIM fuer SDRAM), natuerlich
> mit entsprechendem HW-Aufwand

Wobei einfache Hammingcodes für ECC und SECDED relativ primitiv sind,
und der Aufwand auch exponentiell wächst je mehr Bits man korrigieren
möchte. Dafür ist aber der Korrekturprozess bei nur 1 oder 2 Bits sehr
direkt und schnell. Wäre ja sonsts für RAMs unbrauchbar.

Bei aktuellen Nandflashes reichen 2 Bits nicht mehr, weswegen inzwischen
auch BCH Codes verwendet werden. Damit sind wir dann wieder bei
Polynomen wären.

Lattice User schrieb:
>  Damit sind wir dann wieder bei
> Polynomen wären.

Ach Mist, wie war das mit Korrekturlesen VOR dem Absenden? Das letzte
"wären" bitt streichen.

Gibt es für solche Verfahren Standardimplementierungen, die man fertig
verwenden können könnte?

danke

Reinhard S. schrieb:
> Gibt es für solche Verfahren Standardimplementierungen, die man fertig
> verwenden können könnte?
>

Für CRC kann man hier sich Verilog und VHDL code generieren lassen:
http://www.easics.com/webtools/crctool

>Kann ich mir angucken, aber erklärt was ein "Generator-Polynom" ist,
geschweigedenn wie man auf diesen kommt,

Im Prinzip sind das (meist sehr große) Primzahlen, mit denen die
Nachricht beim Senden multipliziert wird (dadurch wird die Nachricht
länger) und durch die beim Empfangen dividiert wird.
Beim Empfang interessiert nur der Rest der Division, denn der hat 0 zu
sein, wenn kein Übertragungsfehler aufgetreten ist.

Wie bekannt sein dürfte, sind Multiplikationen und Divisionen Modulo 2
sehr einfach durch Schiebeoperationen zu realisieren.
Für die komplizierteren Polynome wird das Schieberegister an bestimmten
Stellen angezapft, und der Datenstrom wird mittels XOR mit dem Inhalt
dieser Anzapfung(en) verknüpft und das ergibt dann den Input für das
Schieberegister.
Immer wird auch die letzte Stelle, also der Ausgang, des
Schieberegisters mitverwendet und durch diese Rückkopplung des Ausgangs
auf den Eingang kommt das Wort "zyklisch" ins Spiel.
Der Aufbau und die Anzapfungen der Schieberegister zum Senden und zum
Empfangen ist nahezu identisch.

Die Redundanz ergibt sich wegen des "Aufblähens" der Meldung durch die
Multiplikation mit der Primzahl.
Wenn du die Einsen und Nullen der Meldung als eine vielstellige Zahl
auffasst, so ist die Meldung einschliesslich CRC immer ein Vielfaches
dieser Zahl.
Wenn ich z.B. Meldungen mit den Inhalten 1, 2, 3, 4, 5, ... mit der
Primzahl 13 multipliziere, müssen am Empfänger die Zahlen 13, 26, 39,
52, 65, ... ankommen, und wenn man am Empfänger diese Zahlen durch 13
dividiert, bleibt als Rest 0.

Alle anderen Codeworte, z.B. 25, werden nvomm Empfänger als illegal
erkannt, dennn ergeben bei der Modulo-13 Division einen Rest ungleich 0,
und dann weiss man, das bei der Übertragung etwas schief gegangen ist.
Diese 13, um die sich hier gültige Codeworte unterscheiden, ist die so
genannte Hamming-Distanz.

Bei der Paritätsprüfung (z.B. bei RS-232) ist die Hamming Distanz nur 1,
weshalb man nur entdecken kann, ob ein Bit umgefallen ist.
Mehrbit-Fehler könnten unentdeckt bleiben.
Da ist unsere Hamming Distanz 13 vom Beispiel schon besser,  aber sie
benötigt eben auch mehr Bits für die Prüfsumme.

In der Tat gibt es kompliziertere Polynome, mit denen man nicht nur
entdecken kann, OB ein Bitfehler aufgetreten ist, sondern man kann sogar
berechnen, an welcher Stelle das passiert ist.
Das wäre dann ein Fehler korrigierender  Code, neudeutsch ECC, im
Gegensatz zum oben erläuterten Fehler erkennenden Code EDC.

Im Prinzip gibt es viele Codes, die sich für solche Zwecke eignen.
Die hohe Kunst ist es solche auszuwählen, die für die in der Praxis zu
erwartenden Störungen besonders geeignet sind.
Beim 64-Bit Speicherwort eines Computers reichen z.B. 8 zusätzliche
Bits, also 72 Bit pro Speicherriegel, um alle 1-Bit Fehler korrigieren
zu können, und alle der sehr seltenen 2-Bit Fehler erkennen zu können.
Unter bestimmten Umständen kann man sogar 2 Bit Fehler korrigieren.

Bei einer CDROM z.B. sieht die Sache anders aus, denn dort treten die
Fehler wahrscheinlich nicht unabhängig voneinander oder gar einzeln auf,
sondern z.B. durch einen Kratzer werden ganze Gruppen von benachbarten
Bits, so genannte Burst Errors, unleserlich.
Aus diesem Grund werden dort sehr viel längere CRC zur Fehlerkorrektur
verwendet und  außerdem wird der Inhalt eines jeden Datensektors mit den
benachbarten Sektoren verwoben.
Auf diese Weise soll es möglich sein, in eine CDROM ein 2mm Loch zu
bohren, und trotzdem die Information fehlerfrei  auszulesen.


Falk B. schrieb:
> Na dann zeig mit mal EIN Beispiel, wo NUR mit einer CRC ein Fehler
> KORRIGIERT wird!

Im bereits angesprochenen Beispiel von Speicherfehlern in Rechnern macht
man das.
Dass dort der CRC mit einem ganzen Sack voll XORs parallel erzeugt wird,
tut nichts zur Sache.

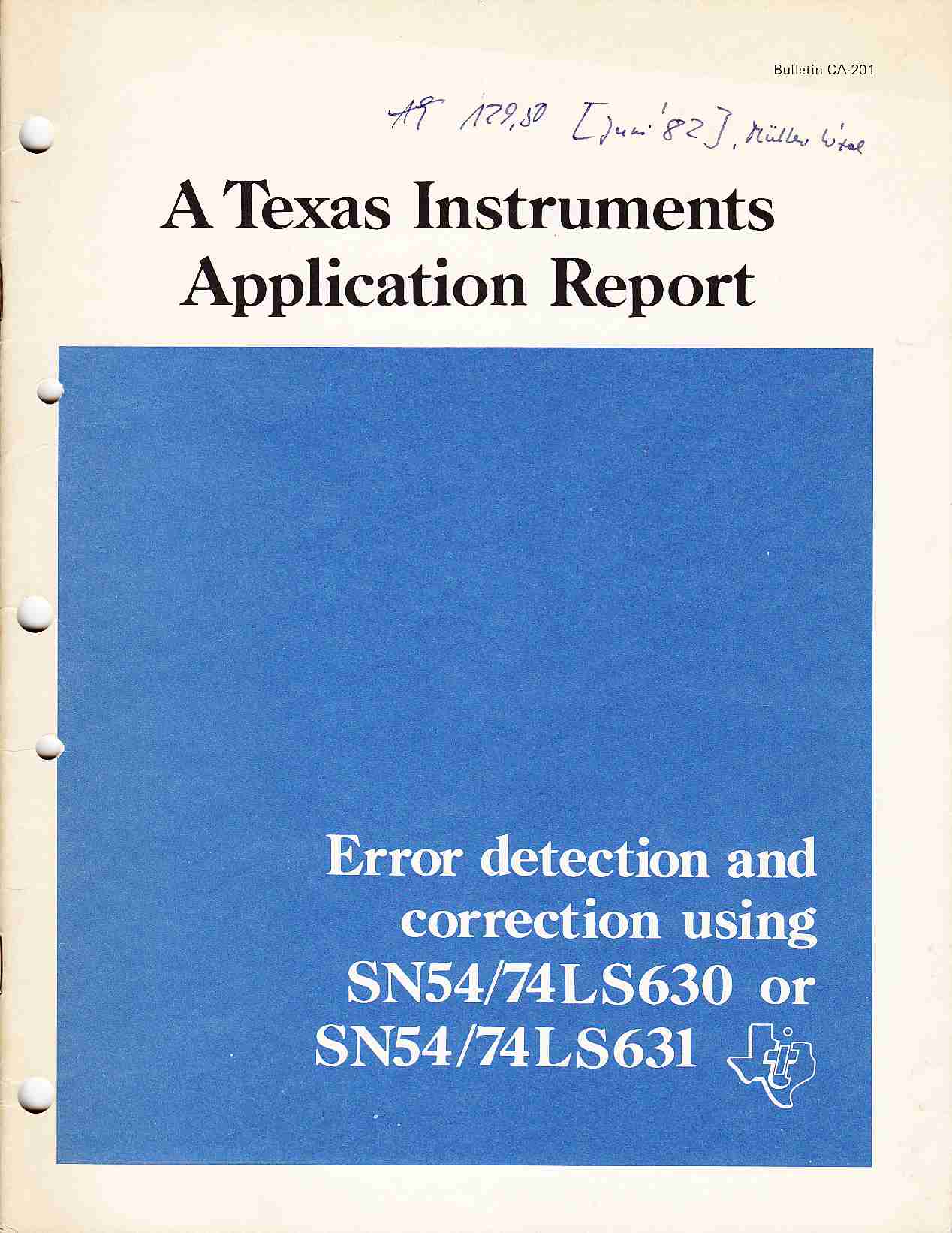

Vielleicht findest du im Netz noch diese Applikationsschrift von TI.
Iiirc gab von AMD entsprechende Chips.
4 Jahre vorher musste ich mich mit CRCs auf die ganz harte Tour
auseinandersetzen: Die Datenbits eines Floppy-Controllers waren im
Layout falschrum angeschlossen, weil sie gemäß IBM-Notation 1,2,3,...8
nummeriert waren und nicht 7..0.

dem waere nur noch ein schoenes Paper hinzu zu fuegen (der Klassiker):
http://www.zlib.net/crc_v3.txt

Schwere Kost, aber einfach mal die ersten Seiten durch exerzieren...
