SwitcherCAD: Widerstand ändern

Jan Gast 23.07.2008 17:06 #934955

Lesenswert?

•

Hi,
ich will mit SwitcherCAD eine Schaltung abhängig vom Widerstand
simulieren.
Aber wie?

Ich kann in dem "Edit Simulation Command" nicht angeben, dass er über
den Widerstand ändern soll.

Ich kann zwar ".step param R9 1 1000 10" die Analyse beauftragen, aber
die Simulation startet dann nicht, sondern zeigt mir wieder das blöde
"Edit Simulation Command".

Wenn ich dann zb "DC op pnt" berechnen lasse, dann ändert sich wieder
der Widerstand nicht???


Verzweifelte GRüße
Jan

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Frank Gast 23.07.2008 19:18 #935073

Lesenswert?

•

▲
▼

Du musst dem besagten Widerstand einen Bezeichner in geschweiften
Klammern geben z.B. {R}. Dann fügst du zusätzlich ein PSPICE Command:

.step param R list 1k 2k .. ein.

Das funktioniert ohne Probleme.

Oder habe ich dein Problem falsch verstanden ?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan Gast 24.07.2008 09:30 #935483

Lesenswert?

•

▲
▼

Ja ich glaub schon :)

Das Problem ist, dass, wenn ich keine Analysemethode aus dem Fenster
"Edit Simulation command" ausgewählt habe, dieses Fenster immer wieder
aufgeht.

Ich will ja aber gar kein DC Sweep o.ä. machen, sondern die VCC
festhalten und den Widerstand verändern!

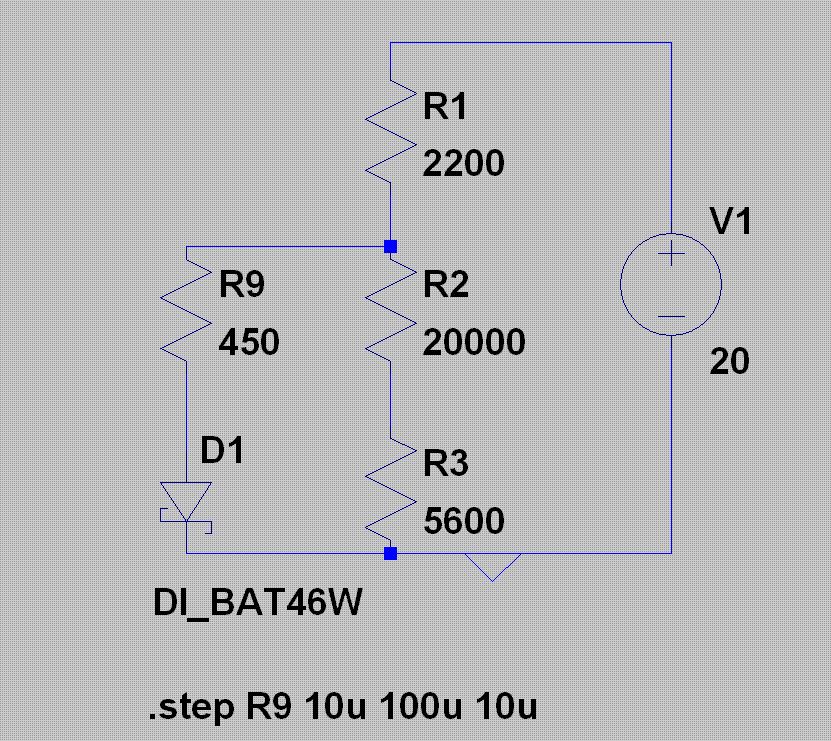

Im Anhanh mal ein Screenshot.

R9 soll von 10 bis 1k verändert werden, um dann die Spannung über R3 zu
messen.
Ich will also hinterher ein Waveform "Spg über R3 = Fkt(R9)" haben.

Danke
Jan

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Norgan Gast 24.07.2008 10:12 #935508

Lesenswert?

•

▲
▼

R9 (das Bauteil, nicht der Parameter) enthält aber gar keinen variablen
Wert. Du hast da fest 450 Ohm reingeschrieben.  Da gehört sowas wie {R9}
statt dem festen Wert hin (hier der der Parametername, nicht der
Bauteil-Name), wenn dein Parametername im .step-Kommando "R9" lautet.

Tipp 1: Es ist keine gute Idee Parameter und Bauteil gleich zu benennen.
Das macht nur Kopfschmerzen.

Tipp 2: Nochmal in ein SPICE Handbuch sehen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Stefan S. (diplomand) 13.10.2008 11:35 #1015089

Lesenswert?

•

▲
▼

Hallo Jan.

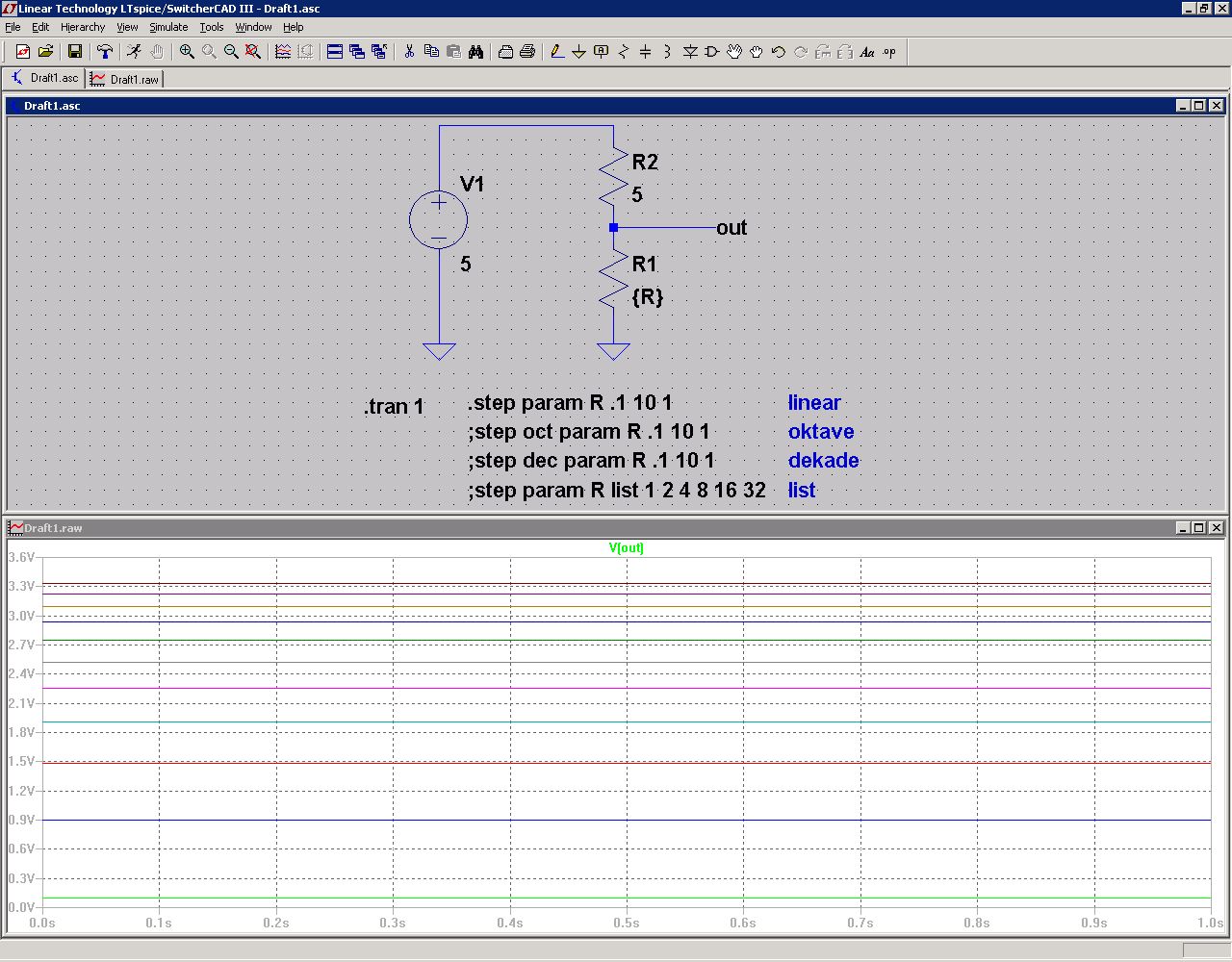

Hier findest du eine kleine Schaltung als Beispiel, wie du den
