5V USB-C Netzeil zur Arduino Versorgung

Kai OP #7338489

Hallo zusammen,

ich habe seit längerem einen Arduino Nano mit einem Netzteilteil (5V - bis 8A) in Verwendung. Nun wollte ich ein kompakteres Netzteil verwenden und habe mir ein USB-C Netzteil (Analog Handy) gekauft. Dieses Netzteil soll 5V und 3A können. Zusätzlich dazu habe ich mir ein Kabel gekauft, welches auf einer Seite einen USB-C Stecker und auf der anderen Seite zwei Adern für VCC und GND verfügt. Wenn ich nun allerdings das Kabel an das Netzteil anstecke und die Spannung bzw. Stromstärke messe, erhalte ich nur rund 0,5 V und kaum messbaren Strom. Wenn ich das ganze an mein Arduino anschließe tut sich natürlich auch nichts. Könnte mir jemand erklären wo mein Denkfehler liegt?

Besten Dank

Kai

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Falk B. #7338495

Kai schrieb:

Arduino anschließe tut sich natürlich auch nichts. Könnte mir jemand erklären wo mein Denkfehler liegt?

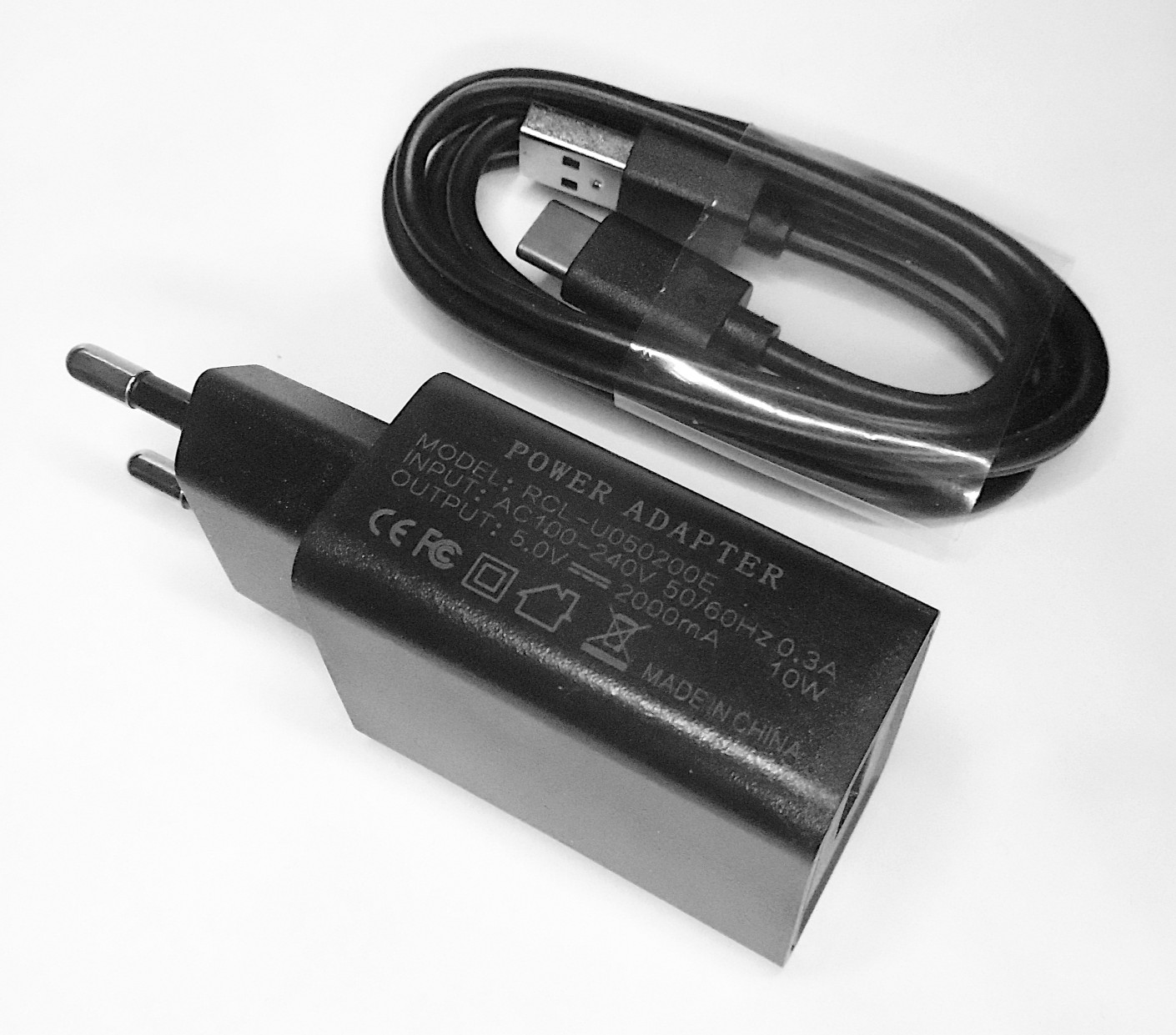

USB C Netzteile brauchen eine Anforderung der Spannung (Befehl über USB) bzw. einen speziellen Widerstand an einer der Datenleitungen, bevor sie loslegen. Kauf dir ein normales USB 2.0 Netzteil mit USB-A Buchse und passendem Kabel. Die liefern immer Spannung.

Antwort Zitieren Bearbeiten Löschen Melden Danke
Leichte Sprache fuer Alle Gast #7338534

Alternativ gibt es eine Platine

Und wenn die mal schlechte Laune hat, und 20 V aushandelt gibt es magischen Rauch.

USB-C := overengineered scheissendreck*innen

Antwort Zitieren Bearbeiten Löschen Melden Danke
Manfred Gast #7338535

Kai schrieb:

ich habe seit längerem einen Arduino Nano [..] und habe mir ein USB-C Netzteil gekauft. Dieses Netzteil soll 5V und 3A können.

Wie passem Arduino Nano und drei Ampere zusammen? Bei mir brauchen die ein paar zweistellige Milliampere, selbst mit etlichen LEDs an den Ausgängen bleibt man unter 200mA.

Es gibt jede Menge kleiner Netzteile, die weitaus passender wären, ich empfehle einen Blick auf die Resterampe Pollin. Warum man mit USB wursteln muß, erschließt sich mir schon garnicht, der Nano hat seine Versorgungsleitung auf den Lötstiften und der Regler Axx1117-5 hat kein Problem mit Rückenwind.

Antwort Zitieren Bearbeiten Löschen Melden Danke
Frank K. #7338543

Kai schrieb:

Hallo zusammen,

ich habe seit längerem einen Arduino Nano mit einem Netzteilteil (5V - bis 8A) in Verwendung. Nun wollte ich ein kompakteres Netzteil verwenden und habe mir ein USB-C Netzteil (Analog Handy) gekauft. Dieses Netzteil soll 5V und 3A können. Zusätzlich dazu habe ich mir ein Kabel gekauft, welches auf einer Seite einen USB-C Stecker und auf der anderen Seite zwei Adern für VCC und GND verfügt. Wenn ich nun allerdings das Kabel an das Netzteil anstecke und die Spannung bzw. Stromstärke messe, erhalte ich nur rund 0,5 V und kaum messbaren Strom. Wenn ich das ganze an mein Arduino anschließe tut sich natürlich auch nichts. Könnte mir jemand erklären wo mein Denkfehler liegt?

Das Netzteil erkennt Dein Gerät nicht. Du musst an den CC1 und CC2 Pins jeweils einen 5.1k Widerstand gegen GND schalten.

Insgesamt brauchst Du folgende Belegung: A1, A12, B1, B12: GND (alle 4 Pins verwenden!) A4, A9, B4, B9: VCC (5V) (alle 4 Pins verwenden!) A5: CC1-Pin, 5.1k nach GND B5: CC2-Pin, 5.1k nach GND

Und nein, Du darfst keinen der beiden Widerstände wegoptimieren, und Du darfst auch nicht CC1 und CC2 miteinander verbinden.

Wenn Du das genau so machst, wie es da oben steht, wird es funktionieren.

fchk

PS: Das darf man auch gerne im Internet selber nachlesen. Hier ist die maßgebliche Primärquelle zu dem Thema: https://usb.org/document-library/usb-type-cr-cable-and-connector-specification-release-22

Antwort Zitieren Bearbeiten Löschen Melden Danke
Leichte Sprache fuer Alle Gast #7338551

Und nein, Du darfst keinen der beiden Widerstände wegoptimieren, und Du darfst auch nicht CC1 und CC2 miteinander verbinden.

Ich wuerde dieser Wandwarze eher mal den 7 Kilo-Schlosserhammer zeigen.

Antwort Zitieren Bearbeiten Löschen Melden Danke
Manfred Gast #7338590

Falk B. schrieb:

Frank K. schrieb:

Das Netzteil erkennt Dein Gerät nicht. Du musst an den CC1 und CC2 Pins jeweils einen 5.1k Widerstand gegen GND schalten.

Na dann mal viel Spaß, das im Netzteil oder dem Kabel (USB-C auf USB Micro) hinzufummeln.

Siehe den: Kai schrieb im Beitrag #7338489:

Zusätzlich dazu habe ich mir ein Kabel gekauft, welches auf einer Seite einen USB-C Stecker und auf der anderen Seite zwei Adern für VCC und GND verfügt.

Er hat sich ein Kabel gekauft , was ganz offensichtlich keine sinnvolle Funktion erfüllen kann. Ist dem Chinamann egal .., Langnasen schicken gute Euro.

Ganz ehrlich: Ich hätte es nicht gewusst und weiß nicht, ob Dir diese Problematik bekannt war.

Antwort Zitieren Bearbeiten Löschen Melden Danke
Frank K. #7338669

Falk B. schrieb:

Frank K. schrieb:

Das Netzteil erkennt Dein Gerät nicht. Du musst an den CC1 und CC2 Pins jeweils einen 5.1k Widerstand gegen GND schalten.

Na dann mal viel Spaß, das im Netzteil oder dem Kabel (USB-C auf USB Micro) hinzufummeln.

Ins Netzteil darf das nicht, weil das sonst nicht mehr konform wäre.

USB-C auf Micro-B Kabel müssen einen (!) 5.1k Widerstand von CC (A5) nach GND eingebaut haben. Zwei Widerstände braucht man, wenn man eine USB-C Buchse in seinem Gerät verwendet.

Steht alles im Standard.

fchk

Antwort Zitieren Bearbeiten Löschen Melden Danke
