Lauflicht von Ulrich Radig

Tobias K. (pankraz) OP 29.07.2009 15:57 #1352464

Lesenswert?

•

Hallo zusammen,

Ich habe ein kleines Problem, als Anfängerprojekt habe ich mir
vorgenommen das Lauflicht von Ulrich Radig zu bauen.

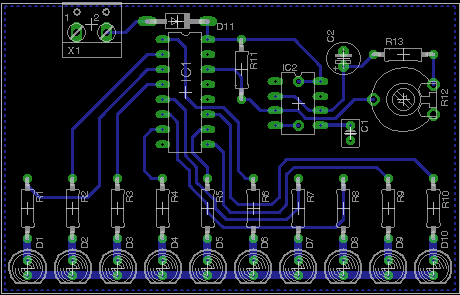

Nun habe ich mir mal das Board angesehen und komme nicht ganz
draus.Irgendwie fehlen meiner Meinung nach ein paar Verbindungen. Wie
ich es gelernt habe müssen Stromkreise immer geschlossen werden damit
ees funktionert. Auf dem Board enden Die LED's jedoch einach am Ende des
Boards...

Ist wahrscheinlich eine dumme Anfängerfrage, beschäftigt mich jedoch
ziemlich...

pankraz

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Simon K. (simon) 29.07.2009 15:59 #1352471

Lesenswert?

•

▲
▼

Einmal den Befehl "Ratsnest" ausführen, dann siehst du die restlichen
Verbindungen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 29.07.2009 16:10 #1352485

Lesenswert?

•

▲
▼

Schmeiß mal den Autorouter an, die gestrichelte Linie am Rand des Boards
suggeriert eine Massefläche, die noch nicht gezeichnet ist.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tobias K. (pankraz) OP 29.07.2009 16:19 #1352508

Lesenswert?

•

▲
▼

Oke vielen Dank, hat super geklappt.

Nun noch eine andere kleine Frage. Wenn ich das Board drucken will um es
via Direkt-Toner Methode zu ätzen, müssten ja die Bauteile verschwinden.
Das habe ich bis jetzt geschafft in dem ich alle grauen Layer
ausgeblendet habe. Ist das richitg?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Simon K. (simon) 29.07.2009 16:39 #1352562

Lesenswert?

•

▲
▼

Michael schrieb:
> Schmeiß mal den Autorouter an, die gestrichelte Linie am Rand des Boards
> suggeriert eine Massefläche, die noch nicht gezeichnet ist.

Mit Autorouter hat das gar nichts zu tun.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Michael Gast 29.07.2009 16:46 #1352576

Lesenswert?

•

▲
▼

>Mit Autorouter hat das gar nichts zu tun.

Mag sein aber auch der zeichnet eine noch nicht gezeichnete Massefläche,
von daher...;)

Antwort Zitieren Bearbeiten Löschen Beitrag melden
