Sichere Ethernet-MCU, AI am Raspberry Pi, Lesestoff und mehr
[c] Because the digital PHY is integrated into the MCU, developers only need an external 10BASE-T1S PMD transceiver to implement a complete Single Pair Ethernet solution, reducing components and simplifying system design. When paired with NXP's TJF1410 10BASE-T1S Physical Medium Dependent (PMD) transceiver
Generation terahertz wave oscillation device. The device maintains the same 0.5 × 0.5mm chip size as the 1st Generation product while adopting an internal structure that enables higher output. As a result, output power has been increased to approximately 4 times that of the 1st Generation product, reaching
-
Tabelle mit Produktinformationen zu HI-6300 Modellen
Toolchain | OS or BareMetal | BSP | API Version ADK-6300* | Xilinx ZC-1096 ZYNQ | Eclipse (Vivado 2019.1) | BM | HPL 4.3 * Requires HI-1587 transceiver Device | Device Type | Description | Released | Datasheet HI-6300-xxxB | RT/MT IP Core | MIL-STD-1553 / MIL-STD-1760 Remote Terminal / Monitor Terminal
-
Luckfox Lyra PLC PoE Kit Produktseite
WAVESHARE Official Store Luckfox Lyra Programmable Logic Controller, Based On RK3506B,Triple-Core ARM Cortex-A7, Onboard 1.9inch LCD Touchscreen And Dual €97,39 9% off €108,21 Wholesale 3+ pieces, extra 2% off Price includes VAT | Import charges will apply up to 3 x €32,46 with no interest
-
Thread
ChatGPT analysiert uc.net
#7.301.758 Damit ergibt sich ungefähr: 2001–2012: ≈ 2,69 Mio. Beiträge → Ø 647/Tag 2012–2015: ≈ 1,72 Mio. zusätzliche Beiträge → Ø ~1.570/Tag Das ist ein gewaltiger Sprung! Und genau hier wird es interessant: Die eigentliche Hochphase dürfte nicht einfach „2010–2015“ gewesen sein. Die Daten
sicher sie sich bei der Antwort sind. Ganz sicher ein Schwein: https://sw6.elbenwald.de/thumbnail/b5/a1/28/1686350763/E1076592_1_1920x1920.jpg
-
Screenshot eines Magnet-Loop-Rechner-Programms
Magnet-Loop-Rechner Datei Loop-Parameter Loopdurchmesser 300 cm Material Cu Leiterdurchmesser 1 mm Widerstand 213,6 mΩ Windungen / Form 1 / Kreis zusätzlicher Verlustwiderstand 0 Ω Verstärker-Eingangswiderstand 0 Ω Berechnen Ergebnisse Induktivität L 15,233 µH untere Grenzfrequenz fu (-3dB) 2,2316
-
Thread
Dimmer für Hühner Vogelvoliere für 12V LED-Lichtstreifen mit ext. Zeitschaltuhr Sunset Sunrise Fade
DIN-Tragschienenmontage. Es braucht im Leerlauf zwar dauerhaft Energie ca. 0,2W aber eine 230Vac Zeitschaltuhr ca. 1W ebenso. Um ein **automatisches Hühnertor im Winter** mit Spannung zu versorgen wurde ein USB-A X4 +PCB2 stehend hinzugefügt. Für 24Vin Betrieb über X1 Pin1+2 ist D5 Z-Diode ZMM18 und R1 von 100R 0,25W
-28,8V) an X1 Pin1+2 angeschlossen werden. D4 R14 1k-10k sorgen für ein schnelles einschalten der Beleuchtung, extern auch über X1 Pin3+4 möglich, intern X3_S2. Für X1 X2 können zwei abgewinkelte Stiftleisten KF2510
-
Thread
Controller PLL TBB146
Hauptkomponenten und Funktionsbereiche Digitale Steuerschnittstelle (oben): Pins ST, A1, A0, A2, D3, D2, D1, D0: Daten- und Adresseingänge zur Programmierung des Bausteins. Latch Control Logik: Verarbeitet die Steuersignale und leitet die Daten an die entsprechenden Speicherregister
Rechteck: Eingänge für das frequenzbestimmende Signal, das heruntergeteilt werden soll (z. B. von einem externen VCO). Phasendetektoren & Ausgänge (rechts): Phasendetektor A & B: Vergleichen die Phase/Frequenz des geteilten Eingangssignals mit der des geteilten Referenzsignals.
-
Thread
Wie initialisiere ich bei XMC47 und PlatformIO die Interrupts
); // NVIC-Konfiguration: Priorität setzen und Interrupt aktivieren NVIC_SetPriority(CCU43_1_IRQn, NVIC_EncodePriority(NVIC_GetPriorityGrouping(), 63, 0)); NVIC_EnableIRQ(CCU43_1_IRQn); /* INITIALIZE LED1 ON PORT 5.9 FOR OUTPUT (PUSH-PULL) */ XMC_GPIO_SetMode(P5_9, XMC_GPIO_MODE_OUTPUT_PUSH_PULL
Definition vergleichen: https://github.com/Infineon/XMC-for-Arduino/blob/d7ff35bd48260264a30c775c651b7b061b8f7ad8/cores/xmc/xmc_lib/XMCLib/inc/xmc_ccu4.h#L616 Zeilen 18 und 134: Wozu dient der UserIRQHandler? Habe dazu keine Doku gefunden, außer irgendwas für das DAVE Framework. So kann sie auch
-
Leiterplatten-Layout einer LED-Dimmer-Platine
PCM_LI-ION, B2, B+, P+, B1, B-, USB1450UTC6, 2x M2x5.5mm, 1850, 2x M2x5.5mm, 1850, LED-Dimmer, P02_PCB, Mechanical Layer 4, 19-Aug-2026, GTD
-
Spektrum eines Spektrumanalysators
138.6kHz 87.1dBµV +130 130 dBµV 10/ Atten: 20dB 120 Spur: AUTO 110 RBW: 200Hz VBW: 67Hz 100 Scan: 104,4s 90 1 Repeat x3 80 70 60 50 40 3.94v 30 START 10.000kHz 20.0kHz STOP 200.000kHz
-
Thread
Problem mit XgecuT48 und PIC16F628A
Edith: Das Config ist schon komisch. 3F0A ist 0011 1111 0000 1010 Bits sind x x CP - 1 x - 1 x - 1 x - 1 x - 1 CPD - 1 LVP - 0 BOR - 0 MCLR - 0 FOSC2 - 0 PWRTE - 1 WDTE - 0 FOSC1 - 1 FOSC0 - 0 FOSC 010 ist aber HS. Du brauchst einen Quarz
Heino B. schrieb im Beitrag #8087298: > Du schreibst da so viele Begriffe und Werte. ist alles für mich > verwirrend. Ich hab kurz ins Datenblatt geschaut. Dort kann man sehen, wie das Configword aufgebaut
-
Thread
Feedback gesucht: I2C-Bussystem für LEDs, Mini-Motoren & Servos im RC-Schiff (ESP32)
du genau? Nur 100 n wären mir zu wenig nach 1m Kabel. Sebastian B. schrieb im Beitrag #8088014: > Auch hier will ich flexibel bleiben. 0R wäre eine Option. Aber das > kostet Platz auf der Platine. Ja, dann hast du als Konsequenz eben keinen
zu wenig nach 1m Kabel. Aber da ist doch ein 10uF dran.
-
Thread
RasPi 5 Ram?
RaspBerryPis mit etwas mehr RAM ziemlich extrem. Ein Modell mit 16GB kostet knapp 300€, ein Modell mit 1GB nur ca. 50€. Welche Ramgröße braucht man für welche Anwendung? Falls ihr einen RP5 habt, was macht ihr damit?
Watt aber etwas schlechter als beim RPi. GPIOs fehlen beim Esprimo, d.H. da müsstest du dir mit z.B. einem Pi-Pico über USB behelfen. 5€ extra...
-
Thread
Werbung, geht die Welt gerade unter?
Max B. schrieb im Beitrag #8087632: > Willst du für jeden View pro Video zwischen 0,10€ und 2€ per PayPal > zahlen Nein, er würde aber so viel zshlen wie die Werbekunden auch zahlen, also 0.1 bis 2ct
Uwe B. schrieb im Beitrag #8087892: > Das war keine Abstimmung sondern lediglich eine Umfrage. Yep. > An der grade mal rund 1 Prozent der EU-Bürger teilgenommen hat. Wobei das allein nicht das Problem
-
Thread
Netzteil Eingang von 110V auf 230V
Ich habe ein eigentlich tolles Netzteil von Electronic Measurements, Inc. Modell ATR 100B-1. Einziges Manko: Es ist "Made in USA" mit US-Stecker und 110V Eingang. Ich verwende es derzeit mit einem vorgeschaltetem Trafo. Nur hat dieser deutlich weniger Leistung als das Netzteil und auch schon
Εrnst B. schrieb im Beitrag #8087150: > Das im Bild? > Da steht im Datenblatt was von "Optional AC inputs ... 230V are > available". > Service-Manual/Schaltplan hab ich leider nicht gefunden, wär aber einen
-
Thread
Bezugsquelle Glimmerscheibe
Kapton™, das isoliert auch, bröselt aber nicht beim Zuschneiden: https://www.tme.eu/de/details/kap_1_p/kuehler-zubehoer/fischer-elektronik/kap-1-p/ Nicht ganz so extrem: https://www.tme.eu/de/details/polyht-25mm/hochtemperaturbaender/blt/9182cc/
das denn heute gemacht? Ausschließlich Silikonfolie? Kerafol? Möchte bei einer Reparatur gerne 1:1 erneuern, daher die Suche, denke hohe Temperatur wäre nicht der ausschlaggebende Punkt gewesen.
-
Rolle Lötzinn

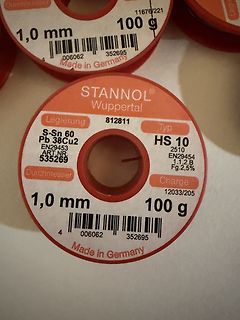

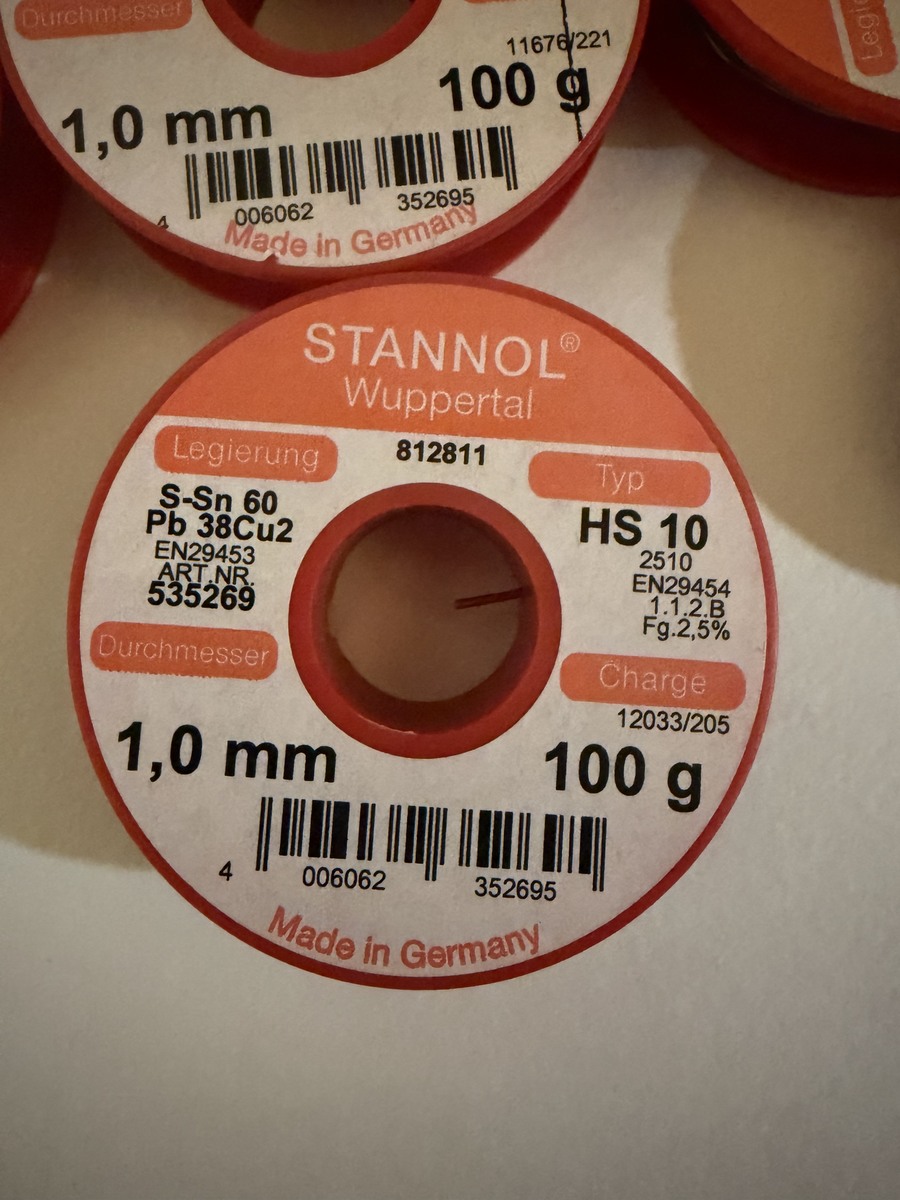

250 g φ 1,0 mm Qualitäts-Lötzinn super solder wire fixpoint Sn 60 Pb 38 Cu 2
-
Thread
Arduino im Dauerbetrieb (Langzeiterfahrung) - Lebensdauer?
Beachte, dass z.b. millis() nach rund 50 Tagen überläuft.
ganz am Anfang. 2005 Das " Arduino Board Serial" https://www.mouser.de/de/blog/arduino-teil-1?s
-
Nahaufnahme einer bestückten Leiterplatte
ROJ 1992, F402A, D231B, D231A, D233A, D233B, D232A, D232B, R971, CN16, 1R2M, L24, C243, C21, 4R7, C460, C245, R246, C214, R164, R163, E232, C459, 09
-
Nahaufnahme einer bestückten Leiterplatte
FB402A, NDK2X, 4.33619, LM386, M1.2, D233A, D231B, D231A, D233B, D215A, D215B, D232A, D232B, D232C, L24, C243, R471, CN16, X2, X2B, C239, C21, C460, C245, R246, Q201, R263, 4R7, E232R, C459
-
Mehrere Lantronix XPort Module
-5E LANTRONIX XPort 00-20-4A-E3-33-20 LTRX XPort 00-20-4A-91-95-88 LANTRONIX XPort 00-20-4A-E3-41-9B LTRX XPort 00-20-4A-91-57-E1 LANTRONIX XPort 00-20-4A-EC-7D-8D LTRX XPort 00-20-4A-8F-81-3B LANTRONIX XPort 00-20-4A-DE-FC-72 LTRX XPort 00-20-4A-91-9A-06 LANTRONIX XPort 00-20-4A-E3-34-94 LTRX XPort
-
PCB-Layout eines 200W Wattmeters mit Atmega8-16
100nF, 78(L)05, 10k, 10k, 10k, 100nF, B, C, Spk., SCK, MISO, MGSI, Res., GND, 180, 10k, LED, 10u 10V, Atmega8-16, 100nF, Res., Menue, 4HS6210B26-1W, 200W Wattmeter
-
PCB-Layout eines 200W Wattmeters
100nF, 10k, 1k, 10k, 100nF, Spk., 3CK, MS0, MS1, Res., PAD, Atmega8-16, 10k, 1BQ, LED, 10u 10V, 100nF, 150/220, 4HS621010B26-1W, Res., Menus, 200W Wattmeter
-
Thread
Bau Drohne mit Kamera, minimum Setup ( Holybro S500 V2 )
Phantom Klasse sicher sinnvoller. Für diese Drohnen gibt es auch diverse Updates für bessere Kameras (z.B. GoPro).
Anwendung ab. Beautyshots von Baudenkmälern sind sicher anspruchsloser als die Highspeeddrohne beim Formel 1 Rennen.
-
Thread
Bildschirmgröße bei Remotedesptop angleichen?
z.B. Teamviewer macht: "Ich kann dir helfen, denn ich sehe was du siehst". - Option 2: Du nutzt den Rechner fern. Du hast eine zweite Benutzerinstanz, die mit eigenem Bild und eigenem Desktop auf der Maschine
etwas besserer KVM. Das Größenproblem das du beschreibst ist aber eher eine Folge der Nutzung nach 1, und da brauchts dann einen Client der das Remote-Bild mit der Remote-Auflösung auf das lokale Bild vernünftig skalieren kann. VNC z.B. ist kostenlos und kann das nicht gut, Teamviewer ist teuer und
-
Thread
DIY 2D-Mikrofon mit 3 Elektretkapseln
Für eine Interview-Situation (in einem 5.1 Film als Teil einer Dorfchronik) wurde ein bezahlbares Stereo-Mikro gesucht, dass auch etwas die Raumakustik abbildet. So entstand die Idee für ein 2D-Mikrofon, dass neben den beiden üblichen links/rechts
Einstellregler auf minimale Verstärkung bzw. Anschlag (4k7) zu stellen. Ach, und ehe noch jemand fragt: ja, die 1µF Kondensatoren sind Tantal-Elkos. Sie waren kostengünstig und klein genug für den Zweck.
-
Schaltplan einer Mikrofonvorverstärker-Schaltung
+9V, R1, R7, R15, R16, Ub, Linker Kanal, Rechter Kanal, Mikros n.a., 0,2 mV eff, 750 mV eff, max. Pegel 71,5 dB, Dynamikbereich 71,5 dB, Rauschpegel 2) -63,8 dBu, Verstärkung einstellbar +2,0 ... +25 dB, BC550C, GND, 10k, 3k3, 1n, 4k7, 680k, 30k, 1uF, 10uF, 12 dB, -6 dB
-
Thread
Sporadischer digitaler Glitch beim Abspielen von Videos und Audio auf Laptop Vector GP76
Anfang nicht ganz rund. MER musste mindestens 31 dB sein und Pegel über 40 dB. Stimmte hier nicht. ciao gustav
Karl B. schrieb im Beitrag #8087618: > Ich höre da keine besonders "störenden" Geräusche. Karl B. schrieb im Beitrag #8087618: > Oder mach nochmal eine Aufnahme, die etwas aussagekräftiger ist. Seine
-
Mehrere ST Nucleo-L073RZ Mikrocontroller-Boards
NUCLEO-L073RZ, STM32, www.st.com/stm32nucleo, MB11319B, PWM/MOS/D1, PWM/D2, PWM/D3, PWM/D4, PWM/D5, PWM/D6, PWM/D7, PWM/D8, PWM/D9, PWM/D10, PWM/D11, PWM/D12, PWM/D13, PWM/D14, PWM/D15, PWM/D16, PWM/D17, PWM/D18, PWM/D19, PWM/D20, PWM/D21, PWM/D22, PWM/D23
-
Thread
SkyRC MC3000 Erfahrungen (u.a. mit Firmware 1.25)
nennenswert erhöhten Innenwiederstand aufweisen, konfiguriere ich schlicht geringere Ströme - also z.B. nur 1/4 C oder 1/8 C - ansonsten verwende ich für alte wie neue Zellen gern vorsichtige Ladegrenzen, z.B. 1,55V und max. 40°C. Bei extrem hohen Innenwiederständen (so ab ca. 2000mOhm aufwärts) meldet
nennen darf, keine eigenständige Zug-/Druckmechanik für die Anpressung an den Akku. https://ae-pic-a1.aliexpress-media.com/kf/Se177e8438e1a46b5847eb9db1b7c136dX.jpg https://ae-pic-a1.aliexpress-media.com/kf/Sc4f1bfc8ed554505861394b929048d7a3.jpg Hier drüber die beiden wichtigsten Bilder von der
-
Thread
Audio MUTE Schaltung verstehen
Q8210 (ZONE2_MUTE) dann widerum die Transistorpärchen in den Signalwegen Diese Transistoren (z.B. Q8207 / HVTKTC2875B) zwischen GND (grün) und den Signalwegen sind wohl spezielle für "Audio Mute Anwendungen" mit einem hohen hfe reverse. Dennoch verstehe ich nicht, wie diese NPN-Transistoren hier
hat eine besonders kleine Leckkapazität von 5pF. Im Mutezustand fließt dann der Basisstrom über die B-C Strecke nach Masse und steuert den Transistor durch. https://www.alldatasheet.com/datasheet-pdf/pdf/961690/FOSHAN/KTC2875.html
-
Ausschnitt eines elektronischen Schaltplans
CB304, 50V/22uF, R8307, 470, R8309, 470, CB306, 50V/22uF, R8311, 10k, R8312, 10k, Q8210, HVTKC2875B, Q8211, HVTKC2875B, R8313, 10k, R8314, 10k, Q8207, HVTKC2875B, CB302, 33p, R8303, 10k, R8305, 10k, Q8206, HVTKC2875B, CB303, 33p, R8304, 10k, R8306, 10k, CB305, 50V/22uF, R8308, 470, CB307, 50V/22uF, ZONE2_L, +2.6/+3.2V, +2.6/+6.1V, ZONE2_MUTE, R8315, 470, Q8210, R8316, 1k, Q8212, HVTKC1045, Q8211, HVTKC1045, R8317, -12V, SW2, SW1, JK822, C3J4N127ZD, CB266, 0.047uF, Q8207, OPEN, CB260, 50V/22uF, R8260, R8262, R8259, 1k, SW_MUTE
-
Leiterplatte eines Netzteils mit Transformator und Steckdose
Yokogawa A1D03B
-
Technische Daten eines Yokogawa Netzteils
etzteil Yokogawa A1D03B Technische Daten: Eingang 100...240 V~ Ausgang 31 V-/1,6 A, 16 V-/0,5 A, 5 V-/0,5 A, 3,3 V-/2 A Maße (LxBxH): 153x140x50 mm 3,3V
-
Yokogawa A1D03B Netzteil und Datenblatt
Schaltnetzteil Yokogawa A1D03B Best.Nr. 350 434 Technische Daten: Eingang 100...240 V, Ausgang 31 V - 1,6 A, 16 V 0,5 V - 0,3 A, 3,3 V - 2 A Maße (LxBxH) 153x140x50 mm 100-240V~ 50/60Hz Max. 120W 1.3A 3.3V max. 2A GND 31V max. 1.6A 595215A AXIS 0066 595480U 0045 595480U 0057 YOKOGAWA MADE IN INDIA
-
Ausschnitt einer Bedienungsanleitung für ein Schaltnetzteil
24V- Zum Starten des Schaltnetzteils müssen die Kontakte "1" und "6" von Stecker CNS1 verbunden werden! Technische Daten Versorgungsspannung: 230 V~ Ausgang: +5 V/ 4 A, +5 Vsb/ 1 A, +12 V/ 3 A, +24 V/ 6 A Gesamtmaße (LxBxH): 210x110x32 mm Lieferumfang: Netzteil
-
Thread
Kleiner Wechserichter, Akku in Netz.
Namen. https://www.amazon.de/SOGTICPS-Netzanschluss-Wechselrichter-Leistungsbegrenzer-Solarpanel/dp/B0B8GPDCPX Der schafft keine 1000W, sondern nur 800W am Akku, und er ist froh wenn er keine 800W liefern muss, sondern höchstens 500W weil dann die Lüfter aus bleiben, aber man kann ihn ab 80W einstellen
/dp/B0CCV1SZRX obwohl die Beschreibung unklar ist.l
-
Thread
Eiswürfel-Maschine Frage zu Sensoren
mir ist eine Eiswürfel-Maschine zugelaufen. "Starkfeld SH-Q1", z.B. hier abgebildet: https://www.amazon.de/STARKFELD-ICE-MAKER-Eisw%C3%BCrfelmaschine-Selbstreinigend/dp/B0D94YFFGP Das Gerät meldet immer "Ice Full", wenn es eingeschaltet wird. Im Eis-bereich
Handykamera kann das IR meist noch sehen. Und so eine IR-LED hat eine Flussspannung von etwa 1V, natürlich nur in eine Richtung.
-
Thread
LED Lauflicht FET anstatt BC550?
Uled \- UCEsat(typ) = 2,7V macht das ein "Leistungsverheizungsverhältnis" PR / Pled = UR / Uled = 1,35 An UCEsat(typ) sieht man auch, dass am Transistor ein Größenordnung weniger Leistung umgesetzt wird als an LED und Widerstand. Hinzu käme noch der Verlust durch Ib an UBE, aber bei einer Größenordnung
BC550 direkt durch IRLML6344 ersetzen. Mir käme eher in den Sinn, anstatt 74HC 'normale' CD4017B einzusetzen und die Versorgungsspannung höher zu setzen. Bastel schrieb im Beitrag #8086634: > Ich glaub, fürs erste bau ich das wie vorgegeben, ausser dass ich nur 64 > LEDs brauche (für einen
-
Thread
Literatur Linux für Anfänger
das ich eigentlich lernen möchte. sudo mount -t cifs -o username=user,password=pass //192.168.1.50/sharename /mnt/myshare und 192.168.1.50 ist als beispiel der Linux-rechner? Wie krieg ich das raus?
eigentlich > lernen möchte. > > sudo mount -t cifs -o username=user,password=pass > //192.168.1.50/sharename /mnt/myshare > > und 192.168.1.50 ist als beispiel der Linux-rechner? Wie krieg ich das > raus? Nein, das ist die IP-Adresse (oder der Netzwerkname) des Windows-Rechners mit der
-
Thread
DDR3 nach EOL - wie verifiziert man Ersatzbausteine im Feld?
Referenzsystemen qualifizieren zu können? Was wir bisher praktizieren, kurz zusammengefasst: 1. SPD auslesen - Wir lesen den Serial Presence Detect über I2C (SMBus) direkt auf dem DIMM aus (z. B. mit einem einfachen I2C-Adapter und einem kleinen Python-Skript). Der SPD-EEPROM enthält die Timing-Parameter
Kälte-/Wärmetests. 3. Spannung prüfen - DDR3 (1,5 V) vs. DDR3L (1,35 V): Ein DDR3L-Baustein läuft in einem DDR3-Slot meist problemlos, umgekehrt nicht unbedingt. Im Feld lohnt es sich, die Versorgungsspannung am Slot zu messen, bevor man einen Baustein
-
Thread
HUKLA CA52 / TiMOTION – Rauch am 29-V-Stromanschluss
Federkranz statt des einseitigen Federstifts, die können was ab. BKL baut da schöne Dinger, man könnte z.B. https://www.reichelt.de/de/de/shop/produkt/dc-kabel_stecker_kupplung_2_5_5_5_mm_5_0_m_48_v_schwarz-422214 kaufen und entsprechend modifizieren. Der Vorteil am Hohlstecker ist auch, das es damit leicht
aber zuverlässig. Typ 221-2411 (Serie 221) oder Serie 222 gibt's teilweise auch im Baumarkt, geht 1a. Kann man mit ein paar Kabelbindern zugfest machen und gut. Ay schrieb im Beitrag #8086515: > Ich habe auch den HUKLA-Service / POS Service angefragt. Die verkaufen dir höchstens ein Ersatznetzteil
-
Thread
Adresierung USB-Hubs und Ports
status for hub 1-1.1 [2109:2811 VIA Labs, Inc. USB2.0 Hub, USB 2.10, 4 ports, ppps] Port 4: 0103 power enable connect [067b:2303 Prolific Technology Inc. USB-Serial Controller D] Current status for hub 1-1 [2109:3431 USB2.0 Hub, USB 2.10, 4 ports, ppps] Current status for hub 1 [1d6b:0002 Linux 6.18.34+rpt-rpi-v8 xhci-hcd xHCI Host Controller 0000:01:00.0, USB 2.00, 1 ports, ppps][/c] die anderen Ports habe ich gelöscht. Im Programm spreche ich den Stick mit diesem Pfad
-
Thread
KiCAD Problem, hat sich von selbst deinstaliert
docker (nochwas?) Oder appimages. Das sorgt dann ganz nebenbei dafuer das Programme die vorher in 0.1s gestartet sind in 3-5s starten. (z.B bei gimp) Deshalb bin ich bei Eagle 5.6 geblieben, dass bei mir native als 32Bit direkt in Alma10.2 laeuft. Alles geht wie immer, alles ist maximal krass schnell
. Das Problem ist nur du stehst dann halt ziemlich bloed davor wenn etwas nicht geht. Ich hab z.B ein Creality K1, Die Software von Creality ist ein Appimage. Die neueren Versionen laufen nicht weil die darin Treiber vergessen haben. Die aelteren funktionieren aber. Erstaunlich oder? DA finde ich
-
Thread
Linux Mint, Raspberry Pi Zero 2W: Wirre Zeichenfolge
raspberrypi ttyGS0 My IP address is 192.xxx raspberrypi login: ^[[!p^[]104^G^[[?^[[6n^[[32766;327^[[1;1R^[[24;80R^[[24;80R^[ [24;80R^[[A [/pre] Ist nicht weltbewegend, stört mich nur. Wer diese Meldung sendet ist nicht klar. Auf der PuTTY-Seite ist Linux Mint (ttyACM0), auf der anderen
Farben nicht anzeigt deutet darauf hin dass PuTTY ebenfalls falsch konfiguriert ist. Man könnte: 1. Linux mitteilen dass das serielle Terminal keine Farben unterstützt, *oder* 2. In PuTTY die Farbausgabe aktivieren Möglichkeit 1.): Gib mal im Terminal "echo $TERM" ein, das gibt vermutlich "linux
-
Thread
Ubuntu Grafiktreiber installieren
Ubuntu gibt es i. Allg. eine gute technische Doukumentation und Hilfe in Foren. Zu Deinem Problem z.B. https://askubuntu.com/questions/80914/how-reinstall-the-default-graphics-drivers [code] sudo apt-get purge nvidia-* sudo apt-get install --reinstall xserver-xorg-video-intel libgl1-mesa-glx libgl1
59.239] (==) FBDEV(0): Default visual is TrueColor [ 59.239] (==) FBDEV(0): Using gamma correction (1.0, 1.0, 1.0) [ 59.239] (II) FBDEV(0): hardware: EFI VGA (video memory: 5120kB) [ 59.239] (II) FBDEV(0): checking modes against framebuffer device... [ 59.239] (II) FBDEV(0): checking modes
-
Thread
SMD-Bauteil beim Kühlkörper-Abbau von M.2-SSD abgerissen – Fundstelle finden und wieder anlöten?
Fehlstellensuche müsste man Bilder wie 7626 von der gesamten SSD sehen können mit dem Bauteil daneben für einen 1:1 Größenvergleich. Man müsste Pads finden die zur Form/Struktur des Bauteils mit seinen Zinnresten passen. Wie eine Kugel in eine Schale oder wie ein Stift in eine Buchse. Ich hoffe die Pads sind nicht
.2-Gehäuse von ICY BOX](https://www.amazon.de/ICY-BOX-Werkzeuglos-K%C3%BChlsystem-IB-1807MT-C31/dp/B0B4DQNVCX/) bspw. ist dies nicht der Fall; das Kühlblech wird nur durch den Kleber auf der SSD-Platine gehalten.
