Thread
PWM (NE555) und PSpice Probleme
, ist ein NE555 vielleicht nicht die beste Wahl. Das Design ist uralt und verhält sich zB je nach Temperatur unterschiedlich.
PWM mit NE555 ist eh fürn Ar... Schau mal bei Reichelt nach PWM-Controllern. Da gibts welche für 30Ct, die es besser können sollten.
-
Thread
NE555 im Metallgehäuse - Pinbelegung?
Hallo! Ich hab in der Arbeit `nen anscheinend alten NE555 im Metallgehäuse gefunden. In den Datenblättern find ich aber nix für die Pinbelegung von dem Dingsi. Nur von der DIP- und SMD-Version steht was drin. Könnt ihr mir vll. weiterhelfen? Hab ich ein
-
Thread
NE555 Imax Pin 7
Hallo allzusammen, kann mir jemand sagen was für ein maximal Strom beim NE555 am Pin 7 fließen darf. Ich schätze dass es maximal 25mA sind, da der Baustein die ja brauch, oder sinds die 200mA die am Ausgang fließen können. Danke schonmal im Voraus Lewis
Beitrag #3147746: > Hallo allzusammen, > > kann mir jemand sagen was für ein maximal Strom beim NE555 am Pin 7 > fließen darf. Ich schätze dass es maximal 25mA sind, da der Baustein die > ja brauch, oder sinds die 200mA die am Ausgang fließen können. Da der Pin7 normalerweise nur pulsförmig belastet
-
Thread
NE555 Anfänger Frage (Monostabil)
Hallo, ich habe mir eine Schaltung mit dem Ne555 als Monostabile Kippstufe aufgebaut. Ziel Ist es, ein Signal 300ms nach dem Anlegen der Versorgungsspannung abzuschalten. Das funktioniert auch soweit. Das einzige Problem ist, das ich den Vorgang
Bild mit dem Oszilloskop und meine Schaltung. Rot= Versorgungsspannung Grün = Kondensator Blau = NE555 ausgang Danke! Peter
-
Thread
NE555 - Einschaltverzögerung in LTSPice
Versorgungsspannung ist. Das wäre die eine Störquelle, eine andere kann es sein, wenn nahe beim NE555 (oder TLC555, LMC555) eine Leitung oder Leiterbahn steilflankige Spannungen enthält, für z.B. eine digitale Funktion zu steuern. Ich erwähne gleich extra die beiden CMOS-Typen, mit speziell guten
interessanter Hinweis. Es gibt von mir zu diesem Thema einen speziellen Elektronik-Minikurs: *LMC555 und TLC555 (CMOS) im Vergleich mit NE555 (BJT) https://www.elektronik-kompendium.de/public/schaerer/test555.htm Gruss Thomas
-
Thread
NE555 triggern bei abfallendem Eingangssignal
Hey Elektronikfreunde, man findet ja tausend und eine Schaltung im Internet mit dem NE555. Nun meine frage wäre, die Schaltung "rückwärts" schalten. Normalerweise wird mit einen Impuls getriggert und für eine gewisse Zeit ein Ausgangspegel gehalten. Wie wäre es denn umgekehrt?
-
Thread
Mit einem NE555 einen kapazitiven Berührungsensor auswerten
quantitativ) feststellen. Als etwas unkonventionelle Methode hab ich mir gedacht: Warum denn nicht einen NE555 (oder vergleichbaren CMOS-Typ) verwenden? Geht das? Ich würde einen kleinen Kondensator im pF Bereich verwenden, die Ladewiderstände sehr hoch wählen. Das Touch Sense würde ich parallel zum
sehen welche frequenzen du so erhälts. So kannste dann später schneller kleine fehler ausbüngeln. Ne andere möglichkeit wäre den Komparator von einem µC zunehmen und die ladezeit zu messen und daraus die Kapazität errechnen. Hier sollte man aber nicht messen, bis der Kondensator kommplet voll ist, sondern
-
Thread
Problem mit Pspice NE555 Simulation
Hey Leute, Habe mir folgende Seite angesehen, und wollte die Schaltung simulieren: http://embedded-lab.com/blog/?p=1747 Leider weis ich nicht, was ich in PSPICE mit dem PIN5 (Control) machen soll. Wenn ich ihn auf +5V lege, habe ich am Ausgang immer 5V. Wenn ich ihn auf GND legen, habe ich am Ausgang immer 0V. Was soll ich in diesem Fall machen?
-
Thread
Mit Ne 555 Gleichstrom für Motor
Hallo, Ich habe mit dem NE555 folgende Schaltung aufgebaut, um eine Rechteckform zu generieren. Ich möchte aus dem Signal eine Art Wechselstrom machen, mit dem ich einen Motor antreiben möchte, so dass der sich hin und her dreht
Ein NOT Gatter an den OUT des 555. Wenn der Out auf + ist, liegt am Ausgang des NOT GND an und umgekehrt.
-
Thread
NE555/556 PWM und Blinkerschaltung
Mein Ziel ist es 2 Leds im Wechsel blinken zu lassen, aber mit weichen Übergängen. Dazu hab ich einen NE556 ausgepackt und mit der folgenden Schaltung aufgebaut: http://www.atx-netzteil.de/pwm_mit_ne555.htm Nur bin ich mit dem NE555/556 nicht ganz vertraut und kann mir die Konstellation zwischen Trigger
Das geht so auch nicht. Denn der Output Pin eines 555 ist im Prinzip ein digitaler Ausgang. Sieh dir mal die Innenbeschaltung eines 555 an. Da hängt ein Flip-Flop. Das kann an seinem Ausgang entweder 0 oder 1 sein. -> An der Einangsbeschaltung oder
-
Thread
NE555 PWM Signal Verstaerken
Hallo! Ich habe eine fertigen PWM-Generator mit einem Ne555 realisiert. Leider "schafft" dieser nur 4-5 Luefter (haengt vom Hersteller ab). Jetzt wollte ich fragen wie ich am besten das Signal verstaerken bzw. "kopieren" (d.h. mehrere Ausgaenge hinbekommen
denen die Betriebsspannung durch einen Transistor ein/ausgeschaltet wird. ] Betriebsspannung des Ne555 sind 5v aus einem geregelten PC-Netzteil (die Luefter liegen an 12v an). Vielen herzlichen Dank, Mark
-
Thread
Astabile und Monostabile Kippstufe mit dem NE555
Mooin, folgendes Problem: Wir wollen eine Astabile und 2 Monostabile Kippstufen mit dem NE555 zusammen schalten, um ein Frequenzzähler zu fertigen. Die abfallende Flanke schaltet die nächste Kippstufe. Bei der Astabilen haben wir ein TOR Siganl von ca. 1 sekunde. Bei der Monostabilen ist
-
Simulation eines NE555 Blinkers mit Strommessung
9.0mA 8.1mA 7.2mA 6.3mA 5.4mA 4.5mA 3.6mA 2.7mA 1.8mA 0.9mA 0s 1s 2s 3s 4s 5s 6s 7s 8s 9s 10s V1 5V U1 NE555 GND Vcc TRIG DIS OUT THRS RST CV R1 47k Q1 BC547C R3 220 LED1 C1 100µF D .tran 10
-
Schaltplan einer Zeitverzögerung mit NE555 und Spannungsregler
R3+C2 ca 11sec, 100K, R2, 1N4148, 470K, R3, IC1, DIS, VCC, RES, THR, OUT, CV, TRIG, NE555, 100nF, 22uF, C7, C8, C4, 100nF, C5, IC2, 7812, IN, OUT, GND, +24V, R1, 4.7K, 1K, R12, BD136, T2, D3, 1N4001, +Fehler, T3, BC337-16, GND, C1, 10nF, C2, 22uF, T1, BC337-25, D2, R5, 10K, 1N4148, R6,
-
Schaltplan mit NE555 Timer und MOSFETs
V1 5 C2 100n R5 50k MCU Trigger D1 D U1 NE555 2 TR 5 CV 4 R 6 THR 1 GND 3 Q VCC R3 950k Q NE555 R10 100 R7 5k D2 D R6 180 Q8 A03400A R13 100 3 Q7 A03400A R9 10k 1 R12 100 3 Q6 A03400A R8 50k Vpulse R11 100 V2 VPULSE Q1 A03400A C1 10n C_Schwelle C3 5u GND .options compatibility=full .tran 1m 15 0uic Sim.Library: CMOS-555.lib y1=0 y2=5 td=1 tr=2n tf=6s per=10s
-
Thread
NE555 und IR-LED Pulsbetrieb
Hallo zusammen, ich versuche mit einem NE555 mit IR-LED am Ausgang und einem IR-Empfänger eine empfindliche Lichtschranke zu realisieren. Dabei generiert der NE555 ein Signal mit einer Frequenz von 38kHz. Der Empfänger zieht seinen Ausgang auf
unterbrochen wird. (Auswertung geschiet per uC) Mit EINER IR-LED und Vorwiderstand von 330 Ohm am Ausgang des NE555 klappt alles prima. Sobald ich zwei IR-LEDs (jeweils Vorwiderstad 330 Ohm) reagiert der Empfänger nicht mehr. Die Vermutung ist, dass der NE555 beide LEDs zusammen nicht mehr treiben kann. Komisch
-
Thread
Step Up Converter mit NE555
Hallo Leute, Ist es möglich einen Step Up Converter (von 4.5-5V auf 18V bei 20mA) zu realisieren? Oder ist die Frequenz zu klein?
-
Thread
Verzögerungsschaltung mit NE555 für Rückfahrkamera
jedes Mal beim Gang wechseln aus. Kann mir da jemand einen Schaltplan schicken?? Ich denke mit dem NE555 ist das keine große Sache, aber ich weis nicht wie ich ihn schalten soll.
-
Thread
NE555 - Schaltung gesucht
Hallo, vor ein paar Monaten hatte ich einmal eine Schaltung auf einem Steckbrett mit einem NE555, ein paar Widerständen, LED's und Elkos aufgebaut, die ich irgendwo abgeschaut hatte. Sie war auf elektrische Felder und Elektrostatik sensibel, wenn man sich dem Draht auf 20cm genähert hatte, ging
-
Thread
NE555 im SOT23 Gehäuse
http://de.mouser.com/Search/ProductDetail.aspx?qs=Nav04MjECWX6OB1TbziYmQ%3d%3d Was es nicht alles gibt...
-
Thread
Ist ein Dimmer mit NE555 nach Schaltznetzteil ok?
Also dachte ich daran, ein 12V Schaltnetzteil zu nehmen und eventuell noch einen einfachen DImmer mit NE555 dranzuhängen. Als Schaltnetzteil bestelle ich mir wahrscheinlich ein: APV12-12 ( http://www.meanwell.com/webnet/search/seriessearch.html#led ) Ist zwar etwas kräftig für 3 bis 4 Watt LED Leistung
...und dachte hintendran eine Schaltung wie diese zu setzen: http://www.atx-netzteil.de/pwm_mit_ne555.htm Nun die Frage: Kommt diese einfache PWM per NE555 sich eventuell mit dem Schaltnetzteil irgendwie ins Gehege? Bisher hatte ich nur einfache Projekte mit simpler Spannungversorgung, und alles
-
Thread
PWM mit Versorgungsspannug steuern (NE555)
Akkus, die nirgends miteinander verbunden sein durfen, messen. Aus dem Grund versuche ich grad einen NE555 als spannungsgesteuerter PWM-Generator aufzubauen. Die dafür vorgesehene Schaltung(http://elektronik.kai-uwe-schmidt.de/datasheet/555.pdf , seinte 8) funktionert auch gut. Das Problem ist, dass ich
-
Artikel
Datei:Hochspannung ne555.svg
cc-sa-by
-
Schaltplan mit NE555 Timer und Relais
E1 D1 C1 R1 R2 D2 K1 E2 C3 U1 Res- Vdd Dis NC Thr Out R3 Q1 NPN_RS_GND C2 E3 E4
-
Schaltplan und Simulationsergebnisse eines NE555-Schaltkreises
Draft1.avi VCC V1 5 C1 100n GND U1 TRIG DIS OUT OUT THRS VCC RST CV C2 10n R4 10Meg R3 10Meg R2 10k R1 10k BC857C Q1 BC857C Q2 I1 V(out) 5.0V 4.5V 4.0V 3.5V 3.0V 2.5V 2.0V 1.5V 1.0V 0.5V 0.0V V(c) 10uA 9uA 8uA 7uA 6uA 5uA 4uA 3uA 2uA 1uA 0.0uA 0.0s 0.3s 0.6s 0.9s 1.2s 1.5s 1.8s 2.1s 2.4s .tran 3 PULSE(0 100u 1m 1m 10m 10 1)
-
Schaltplan und Simulationsergebnisse eines NE555-Timers
Draft1.avi V1 VCC R5 10k R4 4.7Meg R3 4.7Meg C3 200n Q1 BC857B GND U1 TRIG DIS OUT OUT THRS VCC RST CV NE555 C1 100n C2 10n R1 10k I1 load .tran 5 PULSE(0 100u 1m 100m 10 1) V(out) V(c) 5.0V 4.5V 4.0V 3.5V 3.0V 2.5V 2.0V 1.5V 1.0V 0.5V 0.0V 100uA 80uA 60uA 40uA 20uA 0.0uA 5.0s 4.5s 4.0s 3.5s 3.0s 2.5s 2.0s
-

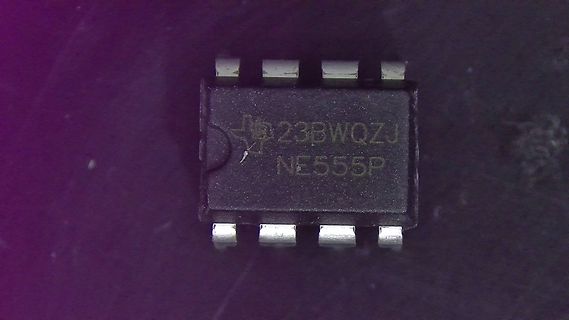

Integriertes Schaltkreis NE555P
23BWQZJ NE555P
-
Schaltplan mit NE555 Timern und Transistoren
IC1 NE555 R1 4,7K R2 39K C1 47µ TRE VCC+ /RES DIS OUT CON GND Q1 BC547 C2 10µ R6 10K IC2 NE555 TRE VCC+ /RES DIS OUT CON GND R3 4,7K R5 100K Q2 BC547 C3 10n R8 2,7K V+ GND Q3 1N4004 D1 D2 D3 R7 100 PAD1 PAD2
-
PCB-Layout eines NE555-Schaltkreises
BC557, 1µ, 3,3M, 10K, 100n, NE555, 10M, 4,7M, Trig, DIS, Out, THR, Res, Ctr, +, -
-
Schaltplan eines NE555 Blinkers mit LED
+9V R1 100 kOhm R2 100 kOhm 1N 4148 1N 4148 NE 555 C 470 Ohm LED 10 nF -
-

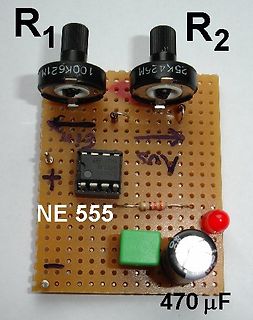

Selbstgelötete Platine mit NE 555 und Potentiometern
R1 R2 100K621M 25K425M Aus Ein + NE 555 - 470 µF
-
Schaltplan und Simulationsergebnis eines NE555-Timers
NE555_10sec_01.asc V(v2) V(out) V(thrs) 14V 12V 11V 10V 9V 7V 5V 4V 3V 2V 1V -1V -2V 0ms 3ms 6ms 9ms 12ms 15ms 18ms 21ms 24ms 27ms 30ms 33ms V1 TRIG R1 100k U1 NE555 GND Vcc R2 1Meg DIS THRS OUT C1 10u
-
Schaltplan eines NE555 Astabiler Schaltung
VCC (5 V to 15 V) 0.01 µF Open (see Note A) 5 8 RV RL 65,6k RA 4 CONT 7 RESET DISCH 3 Output 59 K RB 6 THRES 2 TRIG C 22 µF 1 GND Pin numbers shown are for the D, JG, P, PS, and PW packages. NOTE A: Decoupling CONT voltage to ground with a capacitor can improve operation. This should be evaluated for individual applications. Figure 12. Circuit for Astable Operation. Figure 12 shows typical waveforms generated during astable low-level duration tL can be calculated as follows: tH = 0.693 (RA + RB) C tL = 0.693 (RB) C
-
Handgezeichneter Schaltplan mit NE555 und Spannungsregler
R3+C2 ca 11sec 100K 10K R2 IC1 1N4148 DIS THR TRIG CV OUT GND RES C7 100nF 22uF C8 7812 IN OUT GND IC2 C5 100nF C6 100nF R1 10K 4k7 BD136 1N4001 T2 T3 BC337-16 4k7 + Fehler + GND Sensor_In C3 1uF R6 10K T1 BC337-25 R4 10K D2 R5 1N4148 C2 100uF +
-
Schaltplan eines Buck-Konverters mit NE555
Vin 20-24 V R1 10 kΩ R2 1.5 Ω 6 U1 8 Reset Q 1 NE555 1 S 2 ASS CO C1 1 nF C1 1 nF GND 1 L1 Vout ap. 22,8 V Q1 IRLZ44N Cout 1000 μF 35 V D1 MBR2045 C1 1 nF GND
-
Foto einer bestückten Leiterplatte mit NE555
NE555 68531
-
Leiterplatte mit NE555 Timer IC
HUXUAN R2 R1 U1 NE555 NE555 1TM TY15 C2 GND OUT VCC
-
NE555 P integrierter Schaltkreis
07 AZ DNM NE555 P
-
NE555 P integrierter Schaltkreis
07 AZ DNM NE555 P
-
Metallgehäuse eines NE555T Zeitglieds
NE555T 57614
-
Thread
NE555 or TLC555CP
Verzögerungszeit und der Takt einstellbar sind. Ich habe mich versucht ein bisschen in das Thema NE555 und CMOS-Varianten einzulesen ABER die ganze Dimensionierung der Bauteile überfordert mich nun doch etwas. Die Bauteile beschaffen, erkennen und zusammenlöten traue ich mir aber ohne weiteres zu.
Fürs Motorrad solltest Du den bipolaren NE555 nehmen der ist robuster oder besser noch den militärischen SA555N. Grüße Löti
-
Thread
Fehler beim Reset in eine NE555 Schaltung
NE555#2, an Pin 6+7 von NE555#2 kann ich schön die ansteigende Spannung messen und sehe dann auch, wenn diese wieder mit einer H/L Flanke (Bsp. nach 8sec)auf null absingt. Während dieser Zeit ist der
Ingo B. schrieb im Beitrag #6109696: > NE555#1 und dieser dann den NE555#2, NE555#1 ist links, NE555#2 rechts? Der positive Eingang (Pin3) von IC2A liegt ständig auf Vcc, egal wo der Schleifer von R6 steht. Erkläre mal kurz was die
-
Thread
SA555 erfahrung statt NE555
In meiner Schaltung habe ich einen NE555 verbaut und es hat bis jetzt auch alles super funktioniert. Nun sehe ich aber das der NE555 in Datenblatt von 0°C bis 70°C betrieben werden kann. Zusätzlich gibt es im Datenbaltt einen SA555
Den NE555 gibt es von vielen Herstellern und selbst von einem Hersteller gibt es teilweise unterschiedliche Designs. Im Vergleich zu den alten NE555 von TI ist der Aufbau des SA555 quasi gleich: SA555
-
Thread
NE555 Verzögerung 0.55 Sekunden
Funktioniert das hiermit? http://www.csgnetwork.com/ne555timer1calc.html
Verzögerung Ich habe mal ins Datenblatt geschaut (http://cdn-reichelt.de/documents/datenblatt/A200/NE555_SA555%23STM.pdf), werde aber daraus nicht viel schlauer.
-
Integriertes Schaltkreis Bauteil NE555P
23BWQZJ NE555P
-
Thread
Spezielle Steuerschaltung event. mit NE555 ?
solche Aufgaben immer einige Tiny25 zu Hause - rund 1€. Es ist sicherlich auch möglich, mit Timern (555) so was zu erledigen. Mir graut in dem Zusammenhang aber immer der Aufwand an passiven Teilen. > Davon habe ich allerdings (noch) keine Ahnung. Diese Aufgabe ist aus meiner Sicht geradezu prädestiniert
normales Ardunio Board (zB Uno) noch etwas modifizieren, da es selbst wenn der Chip schläft immer noch ne Menge verbraucht!
-
Thread
Lauflicht mit NE555 und MOS4017B
Ohne NE555 ist das gleicher Theater.Dr schaltet immer unterschiedlich, einmal Q1 anderes mal Q0 und bleibt bei dem.
Habe deine Takterzeugung gerade mal schnell auf Steckbrett aufgebaut. Die Frequenz an Pin 3 des NE555 beträgt je nach Stellung des Poti zwischen 2,5 Hz und 30 Hz. Funktioniert also. Falls Du tatsächlich keinen Verdrahtungsfehler hast würde ich den NE555 mal tauschen.
-
Thread
Impulse von Reedkontakt als Spannung anzeigen NE555
danke für die weiteren Vorschläge.werde heute mit Steckboard Versuche aufbauen mit 555 und 2907.ok,Thema ist der ne555,aber irgendwie kommt ja der 2907 auch immer wieder vor.Dateien anbei
Weg.melde mich am Abend. war nicht untätig am Wochenende,aber nur teilweise (Gabellichtschranke an ne555 als Monoflop,zumindest erreichte ich PWM,Auswertung scheiterte aber) danke allen für ihre Beiträge.Santa
-
Thread
Logic Level Mosfet ansteuern NE555
problem. ich muss die 12V schalten. Wie ist das mit dem Gatestrom wieviel fließt da??? Hält der NE555 das aus??? Im Datenblatte find ich aber V_GS +-12V? Ich kann doch mit nem Spannungsteiler die Spannung am Ausgnag vom Ne555 50zu50 teilen.
Logik ansteuern]] Im Prinzip wie hier, nur dass die erste Stufe nicht gebraucht wird, das kann der NE555 allein. MfG Falk
-
Thread
Mahldauer einer Jura Kaffeemühle mit einem NE555 verkürzen
entworfen die laut Simulation in Kicad funktionieren soll. D2 Soll die Diode des MOC simulieren. Der NE555 soll ein MOSFET Type sein. Kann da mal jemand ein Auge drauf werfen ob das so passt? (oder geht das auch einfacher?) 555-FET-Mono2.7z = Kicad10 Datensatz
inzwischen kapiere ich die Vorgänge auch besser... Als Alternative zum 74HC132-Vorschlag - der TLC555 (wenn eh schon vorhanden) kann auch Schmitt-Trigger: https://www.elektronik-kompendium.de/sites/praxis/bausatz_ausschaltverzoegerung_ne555.htm (Edit: ähm - vielleicht habe ich den R3 voreilig
