Thread
2SC1815 ohne Kollektorspannung?
Klaus schrieb im Beitrag #7690764: > wird vom C1815 keine Kollekterspannung generiert Der C1815 ist ein 2SC1815 und nennt sich in deinem Plan Q39. Und natürlich kann der Q39 keine Spannung "generieren", sondern der sollte ziwchen C und E durchschalten
Oder soll der 0,6 Volt Unterschied innerhalb des Transistors passieren? Der aktuell verbaute C1815 (Q39) stammt aus einem Denon Versärker und wurde vor Einbau getestet. Nachtrag: Den verbauten C1815 durch einen neuen getauscht und kein Unterschied. :-)
-
Thread
Ein paar Fragen zum Transistor C1815.
> Es könnte durchaus ein 2SC1815 sein Es war einer. > Aber ich fand nur die BC337-40, BC547C, BC548C und BC557C. BC547 ist ein passender Ersatz, der 2SC1815 ist sozusagen dessen japanisches Äquivalent.
ist der 2sc1815 nicht mehr zu bekommen? 4 teurocent ab lager -->reichelt.de mfg
-
Thread
Kleine aktive Magnetloop-Breitbandantenne
Hallo Arno, im Plan der Version 2 ist T3 als 2SA1815 angegeben, das wäre ein pnp-SMD-Transistor. Ist 2SC1815 gemeint? Und wenn ja, ist es in der Simulation korrekt? Gruß Micha
Michael K. schrieb im Beitrag #8102385: > Hallo Arno, > im Plan der Version 2 ist T3 als 2SA1815 angegeben, das wäre ein > pnp-SMD-Transistor. Ist 2SC1815 gemeint? Ja, 2SC1815 ist gemeint, da habe ich mich verschrieben. Arno R. schrieb im Beitrag #8102391: > Und wenn
-
Thread
Hilfe beim Transistormessen C1815
im Beitrag #2476513: > SC1815: > Pinbelegung und Eckdaten scheinen gleich zu sein. Das "C1815" auf der Transe steht für 2SC1815. Man spart sich einfach das "2S".
Magnus Müller schrieb im Beitrag #2476518: > Das "C1815" auf der Transe steht für 2SC1815. Man spart sich einfach das > "2S". Und du hast dir das GR gespart. Er heißt 2SC1815GR!
-
Thread
NPN Transistor??
2SC1815 Y = min hFE 120 max 240 GR = min hFE 200 max 400
wenn 2SC1815 Y defekt ist, kann man ein 2SC1815 GR nehmen oder ??? Y = min hFE 120 max 240 GR = min hFE 200 max 400
-
Thread
Bezeichnungen des TO-92 Transistor
http://www.reichelt.de/2SC-Transistoren/SC-1815/3//index.html?ACTION=3&GROUPID=2900&ARTICLE=16334&SHOW=0&START=0&OFFSET=500& Falls es deinem Transistor das Gehäuse weggesprengt hat, wie es auf dem Bild aussieht, halte ich
Daniel H. schrieb im Beitrag #3093823: > (...) Ansonsten hab ich noch > die Bezeichnung SC1815 gefunden, ist diese auch korrekt? 2SC1815 heisst das Ding. Das ist ein Universaltransistor, den man verwendet, wenn es eigentlich egal ist. Auf deutsch heisst der BC548C, auf amerikanisch
-
Thread
Schaltnetzteil ohne PFC verwendbar?, Transistor defekt
BC547 wenn ich dein T1 T2 T3 richtig > interpretiere. Belegung ist: (von oben) T1-|\ T2-| | T3-|/ Ich hoffe man kann es erkennen (links die abgeschnittene Seite rechts die gekrümmte). Also? BC547 oder 2SC1815?
> Also? BC547 oder 2SC1815? Richtig, BC547 mit verdrehten Beinchen.
-
Bestückungsplan magloop amp THT 5V-Variante
Bestückungsplan magloop amp THT 5V-Variante D4, R33 nicht bestücken, R30 nur alternativ zu IC1 JIS 2SC1815 2SA1015 JEDEC 2N3904 2N3906 2N4401 ZTX815 R8, R10, C5 100n, R21 91, R30, R22, R23, L3 2u2, T19, CB, C4 100u, C7 100n, D3, J5, USIG, Hohlbuchse, IC1, LM2931, R4, R6, T6, T8, 2SC1815, T4, 2SC1815, R1, R9, R7, R5, 2SC1815, T5, T7, 2SC1815, 2N3906, N14148W, C6 150u, R19, 910, D1, J1, R100, R102, 56u, 56u, L2, C2, R47, R29, 4k7, 2SC1815, T3, T13, T11, 2SC1815, 2N3906, 2N3906, T15, T18, T20, J3, BNC, J2, R11, R13,
-
Thread
Uralte Schaltung Linearnetzteil Erklärung?!
Transistoren ab? Normalerweise bekommt der Dreifach-Darlington (KF508, BD238, KU607) über den 2,7-kΩ-Widerstand so viel Ansteuerung, dass er voll durchsteuert (Regelung befindet sich im CV-Modus). Steigt der Ausgangsstrom so weit an, dass der 2SC1815 über die BE-Schwellspannung kommt, dann
reduziert wird, sinkt natürlich das Emitterpotenzial des KU607, und mit ihm das Emitterpotenzial des 2SC1815. Der Basisstrom durch den 2SC1815 steigt, und die Sache kippt.
-
Thread
Ein ziemliches Unding!
geläufig, wo auch nach Stromverstärkung > selektierte Japan-Transistoren bestellbar sind? > Z.B.: 2SC2240, 2SC1815, 2SA970 in Y, GR oder BL - ich benötige BL, die > höchste Stromverstärkung! Farnell hätte den 2SC2922 von Sanken, aber nur die Y-Version. Wenn Du mehrere brauchst kannst Du beim Hersteller
Knallharter Treffer, Mikki - danke! Findest Du mit der Routine auch 2SC1815BL?lol
-
Thread
Heizmatte 230volt Dimmen, IoT ESP
temperatursicherung-260378 Bestellnr.: 260378 Dinge die noch auf deiner Platine zu sehen sind. 2SC1815 Artikel-Nr.: SC 1815 https://www.reichelt.de/bipolartransistor-npn-50v-0-15a-0-4w-to-92-sc-1815-p16334.html?&trstct=pos_0&nbc=1 LED Rot 4 SMD Widerstände? 330 Ohm Widerstand - x Watt ?
Marco schrieb im Beitrag #6112667: > Dinge die noch auf deiner Platine zu sehen sind. > > 2SC1815 das angehängte bild ist "etwas" groß. leider. hab das von 2mb auf 500k verkleinern können. wenn machbar bitte ändern. achte beim 2sc1815 auf die ausmessklasse gr! hfe 200 ... 400.
-
Thread
Transistoren
Hallo Sven, wahrscheinlich handelt es sich um japanische Transistoren vom Typ 2SC1815 und 2SD438. Mal aus datasheetarchive.com o.ä. suchen. Ein Bild wäre nicht schlecht... J.
Der 2SC1815 ist der japanischer Standardtransistor. Den verwenden die immer wenn wir einen BC547 nehmen wuerden. Aber die Anschlussbelegung ist leicht ander. Sollte man aber mit kreativen Biegen hinbekommen
-
Thread
Woher bekomme ich diesen Transistor?
Empfehlung nicht auf die wichtige Tatsache eingegangen, dass dieser ein völlig anderes Pinout als der 2SC3200 hat! Meine Empfehlung lautet daher eindeutig, den 2SC1815GR (s. Reichelt) zu nehmen, da er in dieser Hinsicht und auch in den elektr. Daten (auch low noise mässig) ein sehr guter Ersatz ist! -> http://www.reichelt.de/2SC-Transistoren/SC-1815/index.html?ACTION=3&GROUPID=2900&ARTICLE=16334&SHOW=1&START=0&OFFSET=100&
-
Thread
Transistor ersetzen
ich vermute 2SC1815, Werte passen, aber andere Anschlussreihenfolge (b-c-e). mfG ingo
Es wird ein 2SC1815 sein, der kann 100mA. Da sollte ein BC548 funktionieren. Eventuell noch das Relais prüfen wie viel Strom es braucht.
-
Thread
Dieser verflixte Bewegungsmelder PEHA 896.23 "Jetzt ist auch der zweite hin"
Der 2SC1815 ist bei den Japanern sowas wie bei uns der BC547, das normalste von der Welt. Denke mal, nur der 2SC945 ist genauso populär. Der einzige Unterschied ist die andere Pinbelegung, die Japaner haben
>>Der 2SC1815 ist bei den Japanern sowas wie bei uns der BC547 ahh, ok - danke. Könnte ich den denn als Ersatztypen nehmen, wenn ich die Pinbelegung beachte!? >>Funktioniert ZD1 noch? Bin gestern noch
-
Thread
Suche Schaltplan für Oszilloskop
Hallo wenn deine Röhre 2Kv hat solltest du am Sockel vorsichtig sein. Bei meinem alten Hameg war die Kathode auf -2Kv und die Anode auf GND.
#2873535: > Einen HF Transistor einfach mal durch einen 0815 Universaltransistor > ersetzt. 2SC1815: f_T = 80MHz(min.) BC548: f_T = 150MHz(min.), 300MHz(typ.)
-
Thread
LNK364 auf Platine für Aktivlautsprecher dahin.
Michael P. schrieb im Beitrag #7573301: > Board_AdamAudio_notes.jpg > 240 KB 647 fM3 -> 2SB647 (PNP) C1815 (Mosfet) -> KSC1815 (NPN) Wenn du da Mosfet ermessen hast auslöten und nochmal messen.
HaJo schrieb im Beitrag #7574348: > 647 fM3 -> 2SB647 (PNP) Da würde aber B647 drauf stehen. > C1815 (Mosfet) -> KSC1815 (NPN) Oder 2SC1815. JCST nennt seine sogar einfach C1815.
-
Thread
Temperaturregler mit *723H
das überhaupt für (Japan-?) Transis, die in dieser > merkwürdigen Schaltung verbaut sind? Der 2SD1815 ist in der Tat /japanisiert/ worden. Wenn das Original aus dem DDR-Umfeld stammt, wäre das ein SD335 o.ä. Der SC237 ist ein DDR-Typ. Die Schaltung im genannten Buch ist deutlich cleverer, weil
findet man heutzutage wahrscheinlich eh nicht mehr in irgendwelchen > Vergleichstabellen. Der SC236 ist ein "Miniplast-Typ" aus der DDR, vergleichbar mit TO92, nur etwas kleiner. Der 2SD1815 ist ein TO251. Baut kleiner als TO220. Den will ich an einem kleinen Kupferblech anloeten, er soll mir einen
-
Artikel
Transistor-Übersicht
(2SC1815) NPN ECB 0,150 60 200 - 400 Komplementär A1015 A42 (MPSA42) NPN EBC 0,5 300 25 - 40 50 Spannungsfest, Komplementär MPSA92 C945 (2SC945) NPN ECB 0,15 50 200 - 400 Komplementär A733 BC337 NPN CBE
Y1 1,5 25 85 - 300 0,5 1 100 Komplementär SS8550 2SC1815 NPN HF 0,150 60 200 - 400 Komplementär 2SA1015 A42 (MPSA42) NPN 1D 0,5 300 25 - 40 50 Spannungsfest, Komplementär MPSA92 C945 (2SC945) NPN CR 0,15 50 200 - 400 Komplementär A733 BC817 NPN 6A, 6B
-
Thread
MSP430 und interner temperatursensor?
ADC12MEM0; >IntDegC = (temp - 2692) * 423; >IntDegC = IntDegC / 4096; [/c] >Mit meinem Wert von 1815 komme ich so auf -90°C. Ich denke, Du benutzt Vref=2,5V ?! Die obige Formel bezieht sich auf VRef=1,5V !!!
ADC12MEM0; >>IntDegC = (temp - 2692) * 423; >>IntDegC = IntDegC / 4096; > [/c] >>Mit meinem Wert von 1815 komme ich so auf -90°C. > > Ich denke, Du benutzt Vref=2,5V ?! > Die obige Formel bezieht sich auf VRef=1,5V !!! Danke. Ich habe noch mal nachgesehen. Ich hatte vermutet, mit [c]ADC12MCTL4 =
-
Thread
RC Auto Reparatur
mir neue bestellt, > aber Lieferzeit ist natürlich grauenhaft auf HongKong...aber egal. Für 2SC945 50V/100mA NPN mit ECB in TO92 S8050 20V/700mA NPN mit EBC in TO92 S8550 25V/700mA PNP mit EBC in TO92 Natürlich kommen die Transistoren aus HongKong, schliesslich wurde dein Auto auch dort
können, denn es sind Wald- und Wiesentransistoren der einfachsten und billigsten Dorte. Für den 2SC945 tut es leider gerade der BC546 eher schlecht, denn der hat eine andere Anschlussbelegung, ein 2SC1815 wäre besser gewesen und als C1815 auch überall erhältlich. für die Industrietransistoren
-
Thread
mal wieder ein defektes Schaltnetzteil
Christian S. schrieb im Beitrag #5660574: > Dies war ein C1815, welchen ich durch BD139 ersetzt habe. > Vorsorglich habe ich gleich beide ersetzt (roter Kreis) Ist aber gar nicht optimal. Wie hast du den defektn gemessen?
hätte ich die Beine über Kreuz biegen müssen. Hättest du machen sollen, bei einem BC337-??. Beim 2SC1815 hättest du auch auf die Verstärkungsgruppe achten sollen.
-
Schaltpläne und Simulationsergebnisse von Transistorschaltungen
magnoisverstaerker_bc550c.asc v(noise) v(out) 10kHz 1MHz 10MHz BC550C Q1 Q2 V1 R1 R2 R3 R4 C1 C2 100n 10k 1k 100k 10uF 2N2222 magnoisverstaerker_2sc1815.asc v(noise) v(out) 2sc1815 Q1 Q2 V1 R1 R2 R3 R4 C1 C2 100n 10k 1k 100k 10uF 2SC1815
-
Schaltplan und Kennlinien-Diagramm einer Schaltung

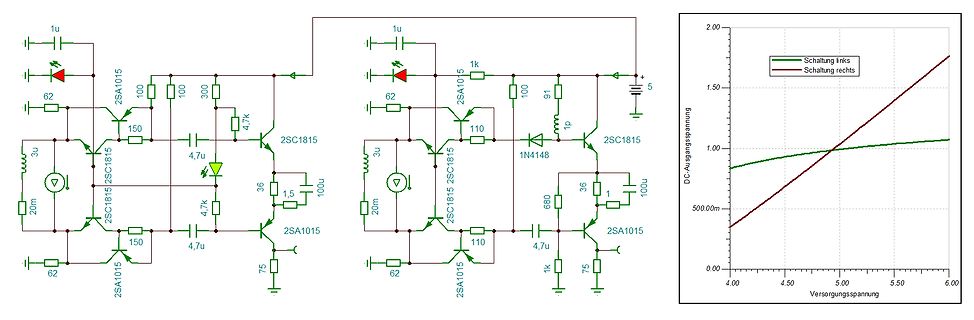

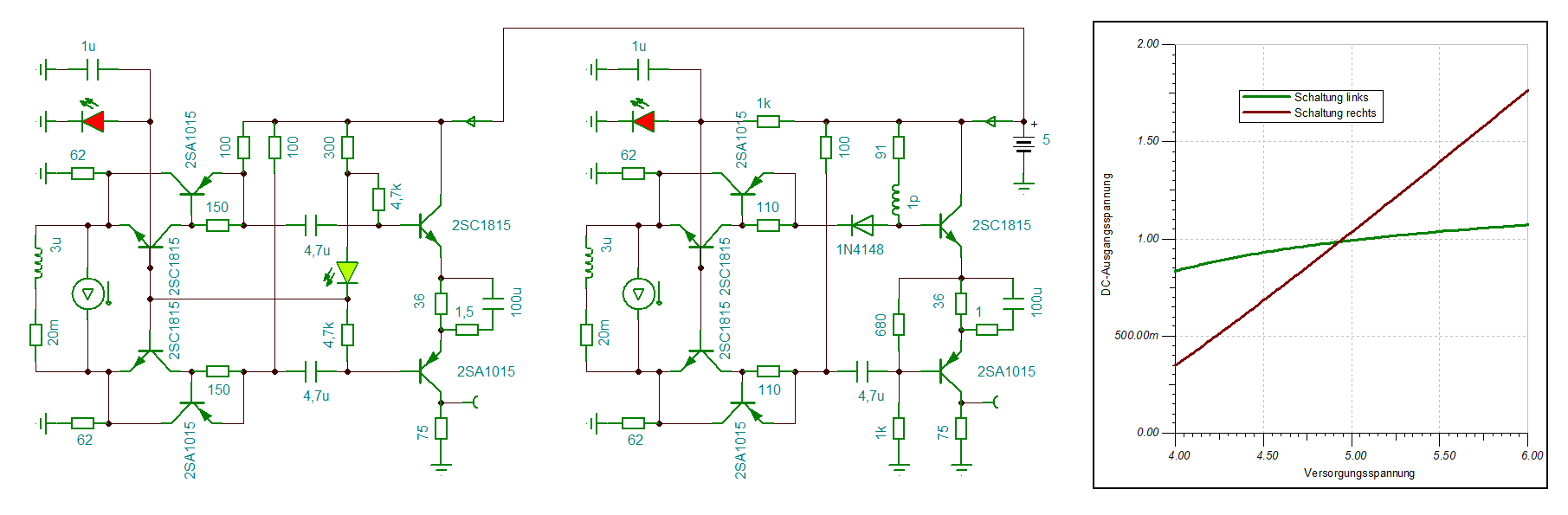

1u 62 100 100 300 2SC1815 4,7k 4,7u 36 1,5 100u 2SC1815 150 2SA1015 75 4,7u 150 62 2SA1015 20m 3u 1u 62 110 1k 100 91 1p 2SC1815 110 680 36 1 100u 2SA1015 75 4,7u 1k 5 Schaltung links Schaltung rechts DC-Ausgangsspannung 2.00 1.50 1.00 500.00 0.00 4.00 4.50 5.00 5.50 6.00 Versorgungsspannung
-
Schaltplan einer Spannungsversorgung
D8 D10 D7 D9 +C4 35V4700 C8 0.1 IC1 KIA7815PI (+15 VOLTAGE REGULATOR) +15 D12 MA4180TA R11 4.7K Q6 2SA1015TPE2 +15M R13 10K C10 16V10 Q5 2SA1015TPE2 R12 10K R14 4.7K +15 Q3 2SA1015TPE2 R9 10K D14 EK04W -15 R15 4.7K Q4 2SC1815TPE2 -15M D11 MA4180TA C6 35V4700 C9 0.1 R4 6.8 R5 6.8 IC2 KIA7915PI (-15 VOLTAGE REGULATOR) -VCC L7 130uH x3 R99 680 R100 680 LOL LOR C56 0.1 C57 R7 47K Q1 2SC1815TPE2 -15 R8 47K Q2 2SC1815TPE2 PMUT R6 100K D15 MA165TA5 PMUT HPS
-
Ausschnitt eines elektronischen Schaltplans
1/2W Q1030 2SA1320 Q1032 2SB1016(Y) R1183 100(V2W) Q1034 2SC1815(GR) Q1035 270 Q1017 2SA950(Y) Q1019 2SC3668 Q1015 4.7/25 Q1027 2SA1 Q1021 K100P 500V Q1025 R1045 680 Q1031 2SC3333 Q1033 R1049 240 1/2W 2SD1407(Y) Q1013 2SC2120(Y) Q1014 K100P 500V R1028 1K 1/2W R1043 2.2 1/2W Q1023 2SA968(Y) Q1025 R1047 105 1/2W Q1047 240 1/2W Q1019 K100P 500V R1184 100(V2W) Q1075 2SC1815(GR)(Y) Q1053 R1186 100(V2W) K0.047 100(V2W)
-
Thread
Drehzahlmesser ansteuern
|E ---------------------+----------------> [/pre] Jeder NPN Kleintransistor, BC547/548, 2SC945, 2SC1815 usw. geht hier.
|E > ---------------------+----------------> > Jeder NPN Kleintransistor, BC547/548, 2SC945, 2SC1815 usw. geht hier. Du führst 12V (über einen 3,3k-10k Widerstand) direkt zum DZM. Welchen Sinn soll in diesem Fall der Transistor haben? Oder hast du Collector und Emitter in deiner Zeichnung
-
Thread
Typbezeichnungen von Transistoren
auch um "BC547" und "2SC1815" handeln? Wenn ich mir diese Datenblätter ansehe, dann passen zumindest die Gehäuseformen überein. Gruß Marco
Bei dem BC547 ist das so. Dieser ist oft nur mit C547 angeben. Beim 2SC815 weis ich es nicht, würde jetzt aber mal auf das selbe tippen. Gruß Rene
-
Schaltpläne eines Magnetloop-Verstärkers
R4 477 C10 1µF R5 150 R6 33 T3 2N3906 T4 20 C6 1µF C7 220µF D2 BU2 R7 180 C8 470n C8 220µF T4 2SA1015 R13 75 R11 75 C12 100 R9 100 T6 2SA1015 T1 2SA1015 T2 2SC1815 R1 27k C2 47µF C3 47µF C4 47µF C5 47µF D1 1µF R2 82 R8 150 D3 gn T3 2SA1815 C3 10µF R10 36 R15 10k C8 2,2µF T5 2SC1815 T6 2SA1015 R12 75 BNC Magnetloop-Verstärker Version 1 Magnetloop-Verstärker, Version 2
-
Thread
Raspberry Pi und Transistor
zwei dieser Lastkreisläufe pro Weiche (einen für jede Richtung) mit gemeinsamer Masse. Also kommen 2 GPIO-Pins und 2 Relais pro Weiche zum Einsatz. Nun möchte ich die Relais durch Transistoren ersetzen. D.h. die GPIO-Pins sollen an das Gate angeschlossen werden, und die Kollektor-Emitter-Strecke
möchte ich wenn möglich verzichten. Folgende Transistoren habe ich z.Zt. bei mir rumliegen: NPN: 2SC1815Y, 2SC1815GR, BC547B PNP: 2SA1015 N-MOSFET: FQPF3N90 ??? Es wäre mir sehr hilfreich wenn ihr euch einfach ausdrückt, evtl. mit einfacher Skizze :-) da ich auf diesem Gebiet gerade erst anfange
-
Thread
Alternative Transistoren
Zum 2N3904: Wenn du mit "linear" meinst, dass die Stromverstärkung möglichst wenig abhängig vom Kollektorstrom sein soll, kann ich die Kleinsignal-Transistoren von Toshiba empfehlen: [c]2SC1815 (SC-43 = SOT54 = TO-92/TO-226AA) 2SC2458 (SC-72, aehnlich E-Line, TO-92 flach) 2SC2712 (SC-59, aehnlich SOT23) 2SC4116 (SC-70 = SOT323) 2SC4738 (SC-75 = SOT416/SOT490) 2SC6026MFV (SC-105 = SOT723)[/c] Aber achte darauf, dass sie
-
Thread
Hilfe bei Ersatzteilsuche
Such nach 2SK304 oder 2SC3198
zum Vergleichen. 2SC3198-GR bzw. KTC3198-GR sind praktisch identisch mit dem npn-Universaltansistor (TUN) 2SC1815-GR von Toshiba. Der ist elektrisch ähnlich zum BC546B, hat aber eine andere Anschlussbelegung. Alles
-
Thread
Frage zur beschffung von Bauteilen
Ich hätte ein paar Stück da vom 2SC3311, NOS. Interesse?
Uwe Groß schrieb im Beitrag #4094598: > gesuchter Transistor 2SC3311A-Q 2SC1815, anderes Gehäuse, gleiche Anschlussbelegung. Anderes Gehäuse und andere Anschlussbelegung: BC546A, bei unter 45V Betriebsspannung auch BC550A. Also ein Feld- Wald und Wisentyp
-
Thread
Anderern Transistor einsetzen
probieren, den ich eben zu spät in der Grabbelkiste gesehen habe. Der ist ja fast identisch zu dem SC1815 von der Verstärkung. Falls ich jetzt was falsches erzähle, korrigiert mich bitte.
zusätzliche Masse anbringen). Für beste Lautstärke muß die Scheibe in ein Resonatorgehäuse [1][2] eingebaut werden, wobei die Resonanzfrequenz von Scheibe und Gehäuse möglichst nah beieinander liegen müssen. [1] https://de.wikipedia.org/wiki/Helmholtz-Resonator [2] https://www.murata.com/~
-
Schaltplan und Oszilloskop-Simulation eines Transistorschalters
15f, 100m, 5p, 100, 100k, 100p, 2SC1815, 1k, 9, 1N4150, 15f, 100m, 5p, 100, 100k, 100p, 2SC1815, 1k, 9, Output, 10.00, 8.00, 6.00, 4.00, 2.00, 0.00, -2.00, -4.00, 0.00m, 2.00m, 4.00m, 6.00m, 8.00m, Time (s)
-
Schaltplan eines Verstärkers oder Netzteils
R1 4k7 C10 1µ R3 150 R6 39 R5 20 R7 20 T3 2N3055 T4 2N3055 C6 1µ C7 220µ D2 HOHLBUCHSE 12V R11 75 C8 220n C9 220n R13 75 T6 2SA1015 R9 100 C12 R4 100 T1 2SA1015 T2 2SC1815 T5 2SC1815 R8 100 R12 75 C11 C4 47µ C5 47µ C2 47µ C3 47µ D1 R2 82 R10 82
-
Schaltplan eines Verstärkers oder Netzteils
R1 4k7 C10 1μ R3 150 R6 39 R5 20 R7 20 T3 2N3056 T4 2N3056 C6 1μ C7 220μ D2 HOHLBUCHSE 12V R8 150 C12 R11 75 C8 220n C9 220n R13 75 T6 2SA1015 R9 100 T5 2SC1815 T2 2SC1815 T1 2SA1015 R4 100 C1 1μ D1 R2 82 C2 47μ C3 47μ C4 47μ C5 47μ R10 82 R12
-
LTspice Schaltplan einer Schaltung
LTspice - [schaltung_optimierte_2a.asc] File Edit Hierarchy View Simulate Tools Window Help .ac dec 1000 10k 30000k .tran 10ms .noise V(out) I1 dec 1000 10k 30000k .include modelle_rb.lib 2SC1815GR_B Q1 R11 5m R1 100 L3 56p C3 2.8p C1 10u L4 56u R2 100 Q2 2SC1815GR_B L1C1-GRN1000000000 2N3906 Q3 R6 110 D2 1N4148 Q5 2N3904 VCC R5 91 L7 2.2u R9 910 V1 5 VE6 R18 680 R3 22 C2 100 Q6 2N3906 OUT R19 1k R10 75 R4 100 C4 4.7u Q4 2N3906 R7 110 SINE(0 0.1m
-
LTspice Schaltplan einer Schaltung
Window .ac dec 1000 10k 30000k .tran 10ms .noise V(out) I1 dec 1000 10k 30000k .include modelle_rb.lib 2SC1815GR_B Q1 R17 2N3904 Q3 R6 33 Q5 2N3904 R5 1N4148 D2 75 2SC1815GR_B Q2 R1 68 D3 750 R9 1.1k R21 750 R20 22 VCC L2 1µ V1 C6 10µ C3 2.8p L1 3.2p I1 SINE 0 1m 100k AC 1 R18 360 R3 56 C2 100µ Q6 2N3906 OUT R4 330m VCC R8 22 D4 1N4148 R7 75 Q4 2N3906 R16 22 Q8 2N3904 R19 430 R10 75 C4 4.7µ
-
Schaltplan und Frequenzgang eines Breitband-Differenzverstärkers
Breitband-Diff-ArnoR.asc V[out2] 52dB 48dB 44dB 40dB 36dB 32dB 28dB 24dB 20dB 16dB 12dB 8dB 10kHz 100kHz 1MHz 10MHz 100MHz Zin 1-4 Ohm C1 15µF 2SC1815 Q1 Q7 2SA1015 R30 22 R27 39 Us1 V1 144mA 11.5 L8 3.2µH C8 2.8p R8 68 R6 180 D1 R1 4.7k NSPW500BS R28 220 L1 700µH R2 L2 700µH R34 220 R7 180 R35 22 Q2 2SC1815 Q8 2SA1015 C2 15µF R37 5µH R35 22 Zout 52 Ohm out2 Rx 50
-
Schaltplan einer Steuerung mit IC201 und Lüftersteuerung
TP FOR TEMP ADJ, TP2, R7302, R7303, C7301, 3300P, 8.6V, CN7104, KM2000SA2, 12V, FAN MOTOR, 1, 2, D7208, 2SC1815+V/GR, 0V, R7216, 15K, R7211, 15K, 0.65V, R7203, 10K, VR7201, 7V, R7202, 10K, 0V, R7253, 0V, R7204, SHORT, C7219, 0.01, FAN, OP+12, R7204, FAN, R7205, +12V, D7207, R7246, R7245, R7206, R7207, 27k, 27k, 2SC1815-BL/GR, -12V, IC201, PAC006, VEE, DC1, OP-12, MTC, GND, VOLT, FANCTRL, VL, VCC, 10K, TP1, 7V, R7251, 0, -12V, D7210, RB4140, NORMAL -11V, MUTE, NORMAL >2V, WARN, AC, D7205, C7140, 50, R7258, 75K
-
Thread
In welchem Verhältnis stehen diese beiden Transistoren?
/discrete/transistor/bipolar/2sc4617e3-e.pdf
man einen BC546 oder 2N3904 oder 2SC1815 und überall steckt das gleiche drin.
-
Thread
RC Boot 27MHz schlechter Empfang
Sender auf Maximum abzugleichen. Muss eben beides zusammenspielen. Aber durchaus hinzubekommen. Der 2SC380 ist eigentlich eher für ZF-Verstärkerstufen (455khz, 10.7Mhz) gedacht, sollte aber auch bei 27Mhz noch ganz gut schwingen. Im Sendezweig? naja der 2SC8050 ist auf jenen Frequenzen bei bissl Leistung eher nicht mehr zu Hause. geht aber auch noch. Andere nehmen 2SC1815, mir auch unverständlich. https://duino4projects.com/wp-content/uploads/2013/04/Arduino-RC-car-transmitter-Schematic.jpg
-
Thread
Funk Schaltung
Na bitte. U2 ist der Empfangsdekoder, U1 ein EEPROM für die Kennung des Senders und U3 das Lied-IC mit Endstufe. Bezeichnung dieses U3 wäre interessant und auch die von U2. Du siehst 2 Leitungen, die das Dekoder
evtl. noch einen Widerstand. Der Transistor darf ein nahezu beliebiger NPN Typ sein wie ein BC547, 2SC1815, 2SC945 o. ä., beachte bei den beiden Japanern die abweichende Pinbelegung. Nun gibt es zwei Schaltungsvarianten, zum einen die Kollektorschaltung: [pre] + Bat o-----------+
