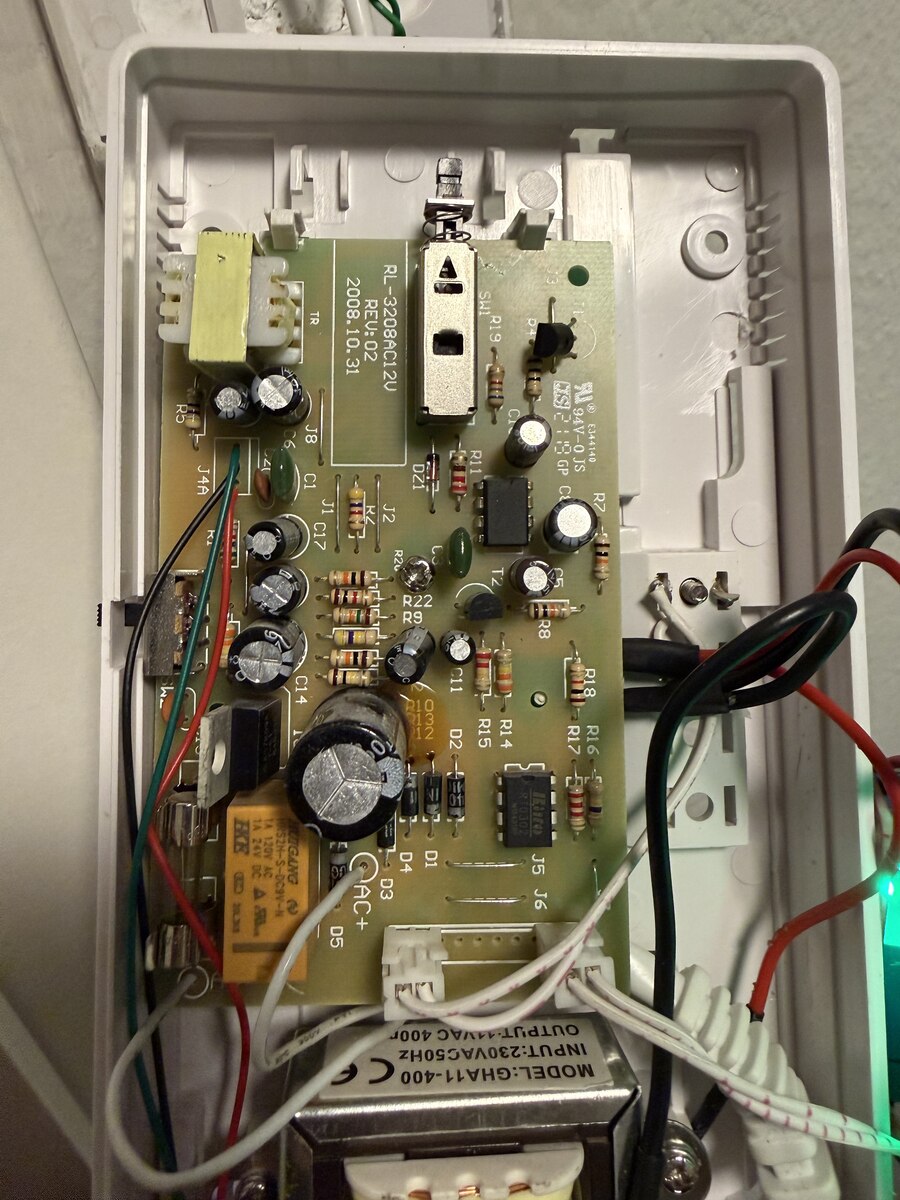

Bestückte Leiterplatte in Gehäuse
RL-3208AC12U 2008.10.31 J3 T1 R4 C16 GP C8 R11 J4A C2 C17 J2 R22 R9 C2 R15 R17 R14 D2 D3 D5 MODEL:GHA11-400 INPUT 230V AC 50Hz CE
-
Innenansicht eines Netzteils mit Leiterplatte und Transformator
RL-3208AC12V 2008.10.31 J3 R1 J4A C2 C1 C17 J1 C14 C11 C12 R22 R9 R13 R8 R16 R17 R15 R14 D1 D2 D3 D5 J5 J6 MODEL:GHA11-400 INPUT:230VAC50HZ
-

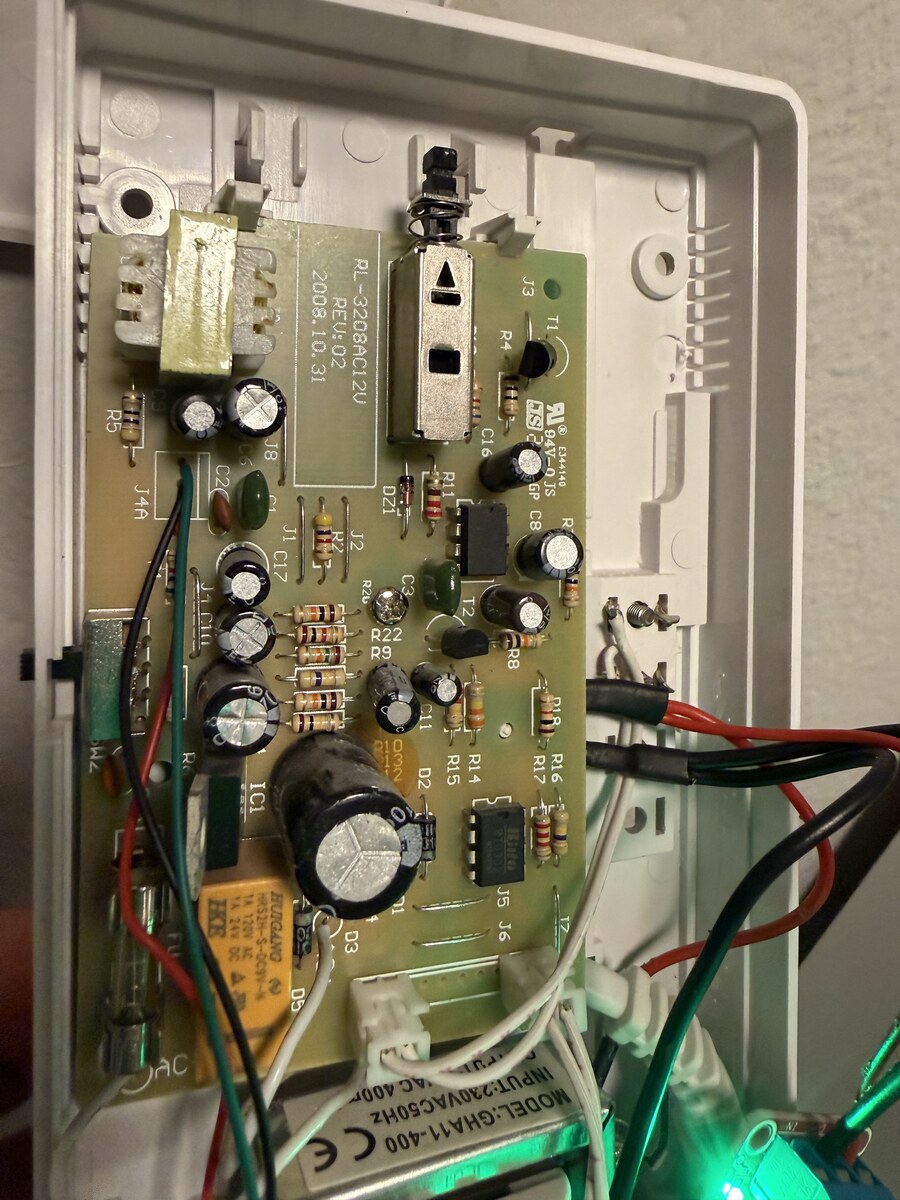

Geöffnete Elektronikplatine mit Bauteilen und Verkabelung

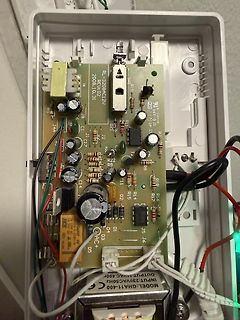

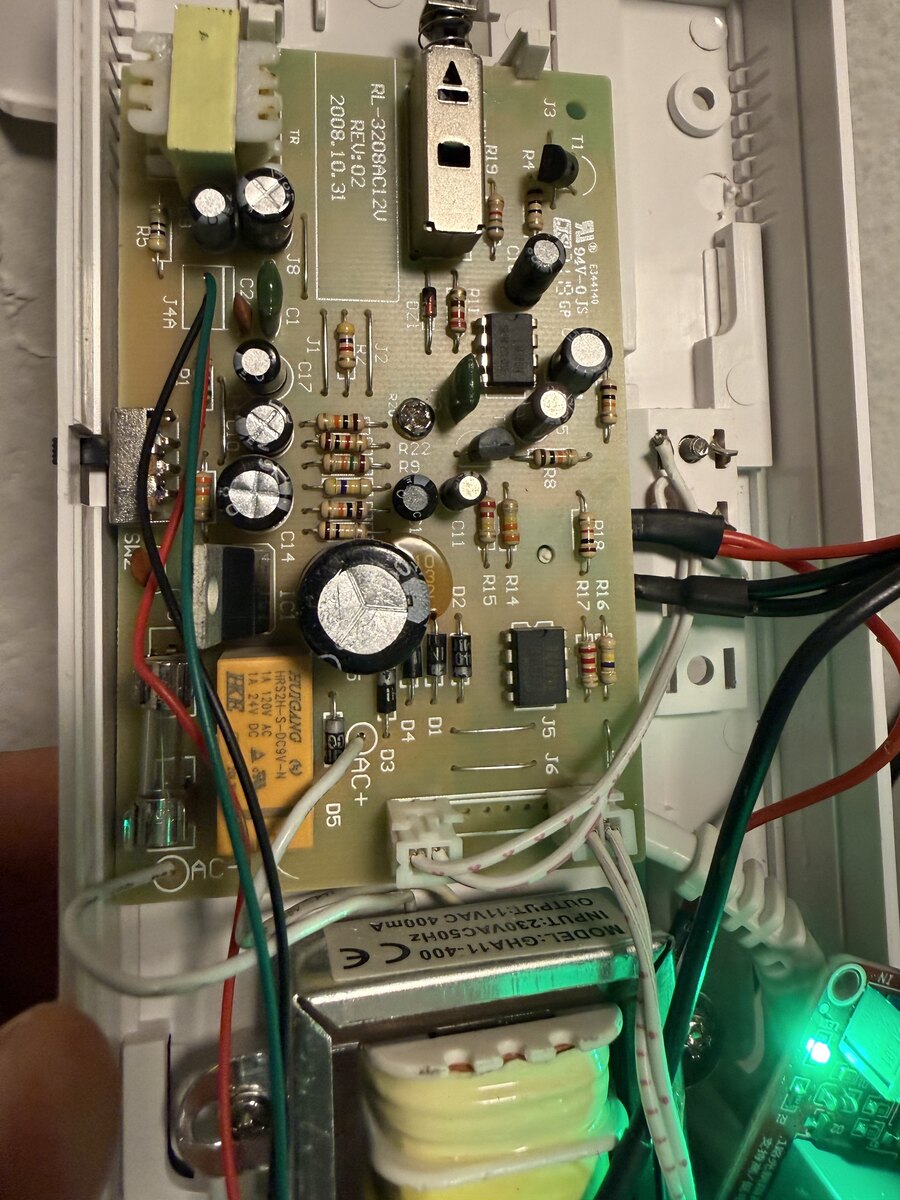

RL-3208AC12V 2008.10.31 SW R13 J1 C17 J2 D21 R11 C12 C13 R9 R2 R22 C14 C15 C16 C17 C18 C19 C20 C21 C22 C23 C24 C25 C26 C27 C28 C29 C30 C31 C32 C33 C34 C35 C36 C37 C38 C39 C40 C41 C42 C43 C44 C45 C46 C47 C48 C49 C50 C51 C52 C53 C54 C55 C56 C57
-

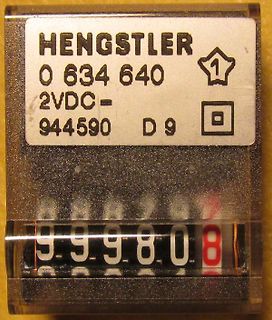

Hengstler Zähler mit Display
HENGSTLER 0 634 640 2VDC - 944590 D 9 9.9.9.8.0.8
-
Thread
Heizung - Betriebsstunden mit Mikrocontroller auswerten
Brennerstecker oder an der Klemmleiste der Heizungsregelung anschließen, also konkret B4 an +A1 und N an -A2? Dann müsste ich über die Arbeitskontakte 1 und 2 des Hutschienen-Relais ein 3,3 V Steuersignal (mit z.B. 10 KOhm Pulldown am Raspberry Pi) auswerten können. Das ganze zu verkabeln und in ein Miniverteilergehäuse
4kV Prüfspannung zwischen Spule und Kontakten, von da her spricht also nichts dagegen. Die AgSnO2-Kontakte erfordern aber eine deutliche Mindestschaltleistung.
-
Technische Spezifikationen eines Messgeräts

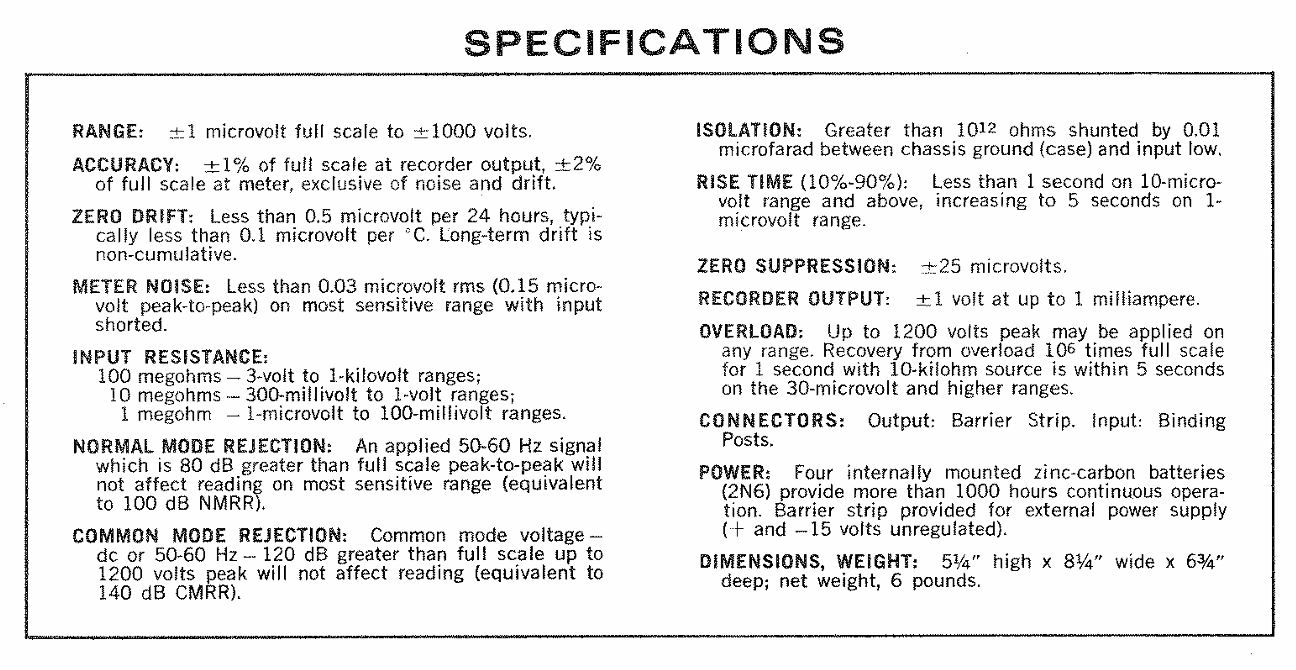

SPECIFICATIONS RANGE: ±1 microvolt full scale to ±1000 volts. ACCURACY: ±1% of full scale at recorder output, ±2% of full scale at meter, exclusive of noise and drift. ZERO DRIFT: Less than 0.5 microvolt per 24 hours, typically less than 0.1 microvolt per °C. Long-term drift is non-cumulative. METER NOISE: Less
-
Spektrum eines Spektrumanalysators

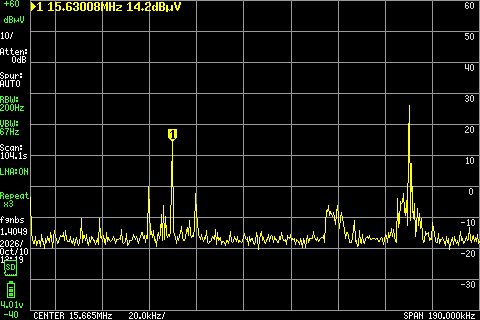

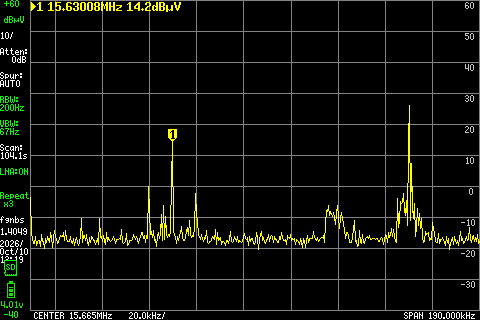

1 15.63008MHz 14.2dBµV 60 dBµV 50 10/ Atten: 0dB 40 Spur: AUTO 30 RBW: 200Hz 20 VBW: 67Hz 1 Scan: 104.1s 0 LNA:ON -10 Repeat x3 -20 fnb:s -30 1.4049 2026/ Oct/10 CENTER 15.665MHz 20.0kHz SPAN 190.0kHz 12:19 4.01V
-

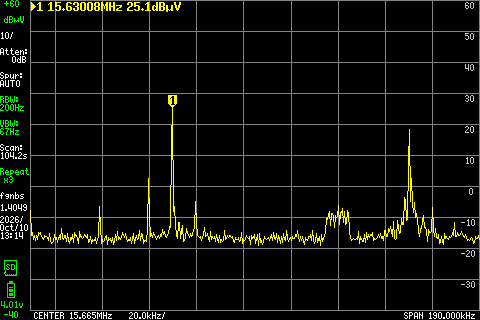

Spektrum eines Spektrumanalysators

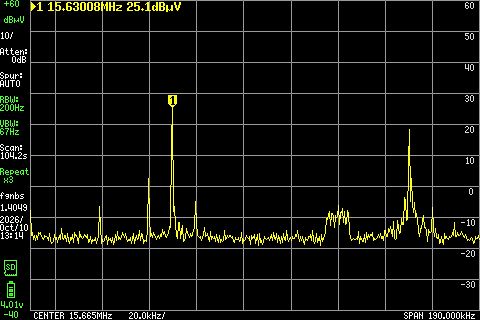

1 15.63008MHz 25.1dBµV +60 60 dBµV 50 10/ Atten: 40 0dB Spur: 30 AUTO RBW: 200Hz 20 VBW: 67Hz 10 Scan: 0 104.2s 1 Repeat: -10 x3 0 fnsnbs -10 1.4049 2026/ Oct/10 -20 13:14 -30 4.01v CENTER 15.665MHz 20.0kHz SPAN 190.000kHz
-

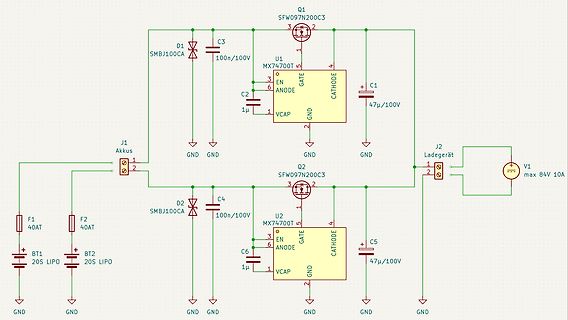

Schaltplan eines Ladegeräts für LiPo-Akkus

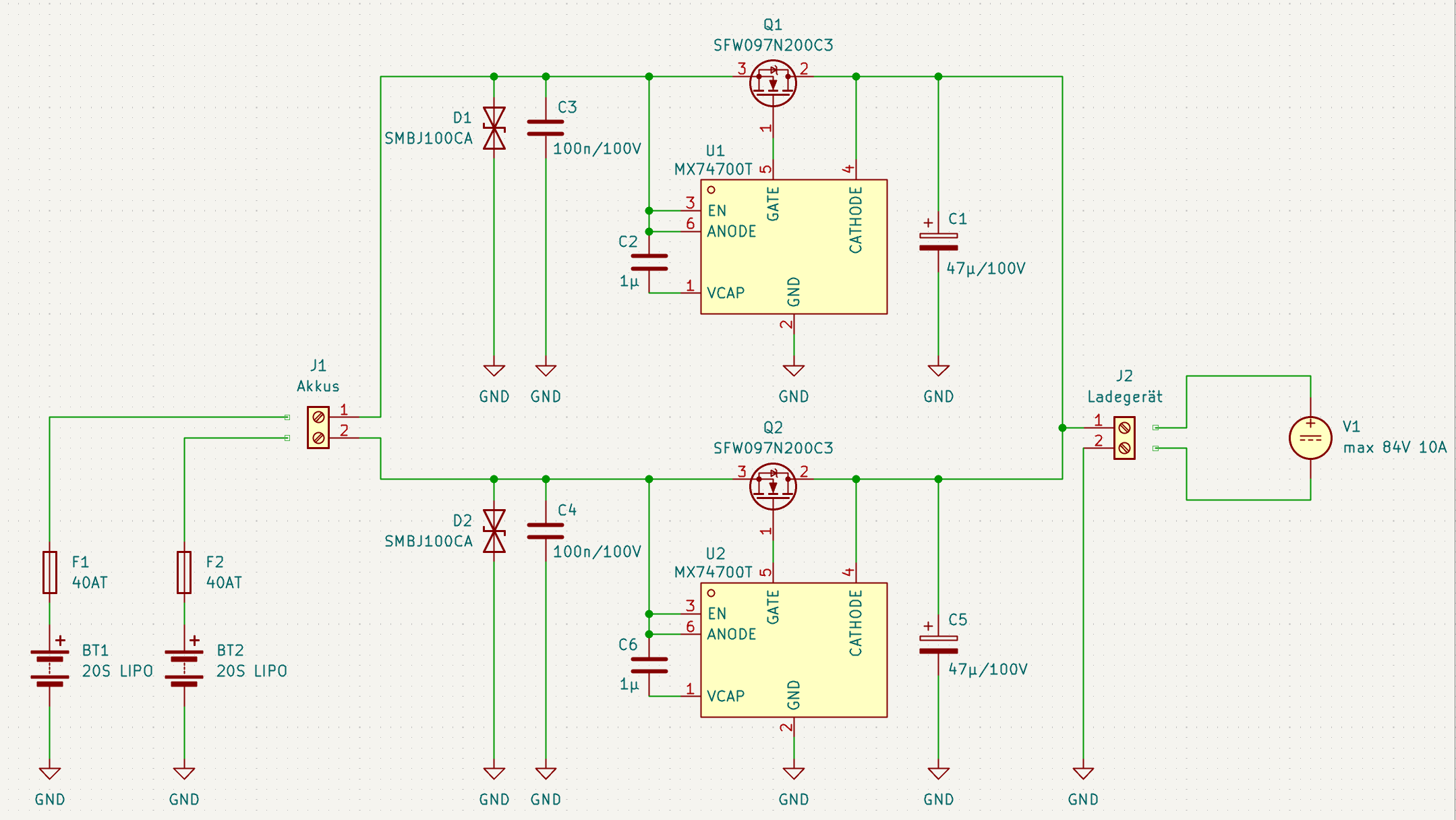

Q1 SFW097N200C3 3 2 1 4 CATHODE GATE EN ANODE VCAP C3 100n/100V D1 SMBJ100CA C2 1µ U1 MX74700T C1 47µ/100V J1 Akkus 1 2 F1 40AT F2 40AT BT1 20S LIPO BT2 20S LIPO GND D2 SMBJ100CA C4 100n/100V Q2 SFW097N200C3 3 2 1 4 CATHODE GATE EN ANODE VCAP C6 1µ U2 MX74700T C5 47µ/100V J2 Ladegeraet 1 2 V1 max 84V 10A GND
-
Thread
µV Meter Eigenrauschanteil
Kurzschluss. Das käme sicher drauf an, welchen effektiven Durchmesser der Kurzschluss besitzt, d.h. auf die Antennengröße.
Ausser du verdrillst einem mal einen Eisen- und einen Kupferdraht. 1 µV löst auch ein 4 oder 4 1/2 stelliges DVM/Multimeter schon auf, wenn es denn einen 10/20 mV Bereich hat. Oder ein 6 oder 6 1/2 Steller im 1 V Bereicht. Rate mal, was man praktisch häufiger braucht. > Das Gerät hat
-
Screenshot einer Software zur Analyse von Gerätedaten
1652 V3.11 Date 09.06.04 NVs Name Description Hex Value Bound Dir NetVar Turn. Service Secure Addr. 2G ZG_noHeat 00 0 yes no In 122 2 no 15 1F ZG_noVcent 00 00 0 Out 31 no 15 20 BG_noVcount 1D 4C 7500 yes no In 133 no 15 20 BG_noVcount 22 BG_m P_Leistung_Sol 00 020A yes no Out 123 no 0 24 PMX_noVstatg
-
Thread
Virone Carlo (2-Draht-Bus-Klingelanlage) mit Shelly Uni Plus "smart" machen. Zwei bereits kaputt. :)
beiden Pins habe ich auch an GND und den "Analog In" verbunden. Daraufhin ist mit leider die Diode D8 abgefallen und der Shelly war defekt. Hat jemand Erfahrung mit dieser Klingelanlage oder allgemein 2-Draht-Systemen? Ich verstehe leider die Logik der Schaltung ganz und gar nicht. Würde euch
Max schrieb im Beitrag #8102709: > die Diode D8 abgefallen Wenn wir was falsch gemacht haben, dann soll es jetzt 'Puff' machen! </Loriot>
-
Hex-Editor Ansicht einer Binärdatei

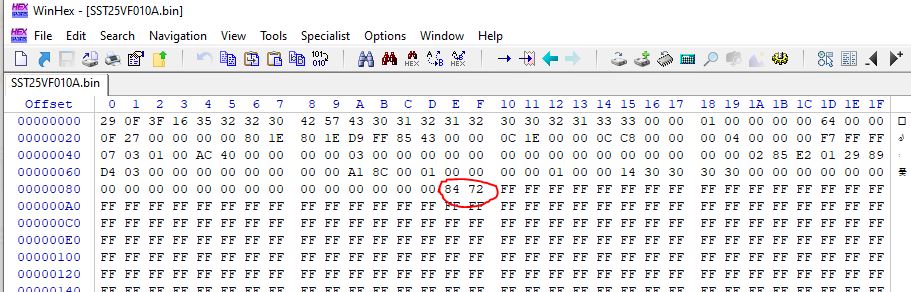

[SST25VF010A.bin] File Edit Search Navigation View Tools Specialist Options Window Help Offset 0 1 2 3 4 5 6 7 8 9 A B C D E F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 00000000 29 0F 3F 16 35 32 32 32 42 57 43 30 31 32 31 32 30 30 32 31 33 33 00 01 00 00 64 00 00000020 0F 27 03 01 00 AC 40 00 80 1E D9 FF 85 43 00 0C 1E 00 00 C8 00 00 00 04 00 00 02 85 E2 01 29 89 00000060 D4 03 00 00 00 A1 8C 00 01 00 00 01 00 14 30 30 30 00 00 01 00 00 00 00000080 00 00 00 84 72 FF FF FF 000000A0 FF FF FF 000000C0
-
Thread
Hilfe bei Elektrotechnik im Schreiner-Meisterstück
Komponenten alle an dem 24 V Netzteil hängen haben. Generell ist es nämlich so, dass das Netzteil über 2 Taster und einen Stromstoßschalter vom Stromgenommen werden kann. (zum Beispiel über Nacht) Die Taster haben dabei ihre eigene 24 V Stromversorgung. Jetzt sind die LED Spots die ich mir ausgesucht habe
Dieter D. schrieb im Beitrag #8102898: > Der Rest wurde aus den Balken bereits für die Hackschnitzel-Heizungen > geklaut. ;) Jau, und wenn wir mir der Netzfrequenz auf 50 GHz gehen, reichen auch Hohlleiter
-
Thread
Mouser, Analog Devices und die Verfügbarkeit
ab Werk.[/code] https://www.mouser.de/de/ProductDetail/Analog-Devices-Maxim-Integrated/MAX11601EKA%2bT?qs=1THa7WoU59Eq8Lsgcbj2kA%3D%3D Und: seine Artverwandten (letzte Ziffer anders) sind noch teilweise auf Lager, aber[code]Sobald der Bestand aufgebraucht ist, wird dieses Produkt nicht mehr bei Mouser
-
Handgehaltenes Messgerät auf Schaltplan

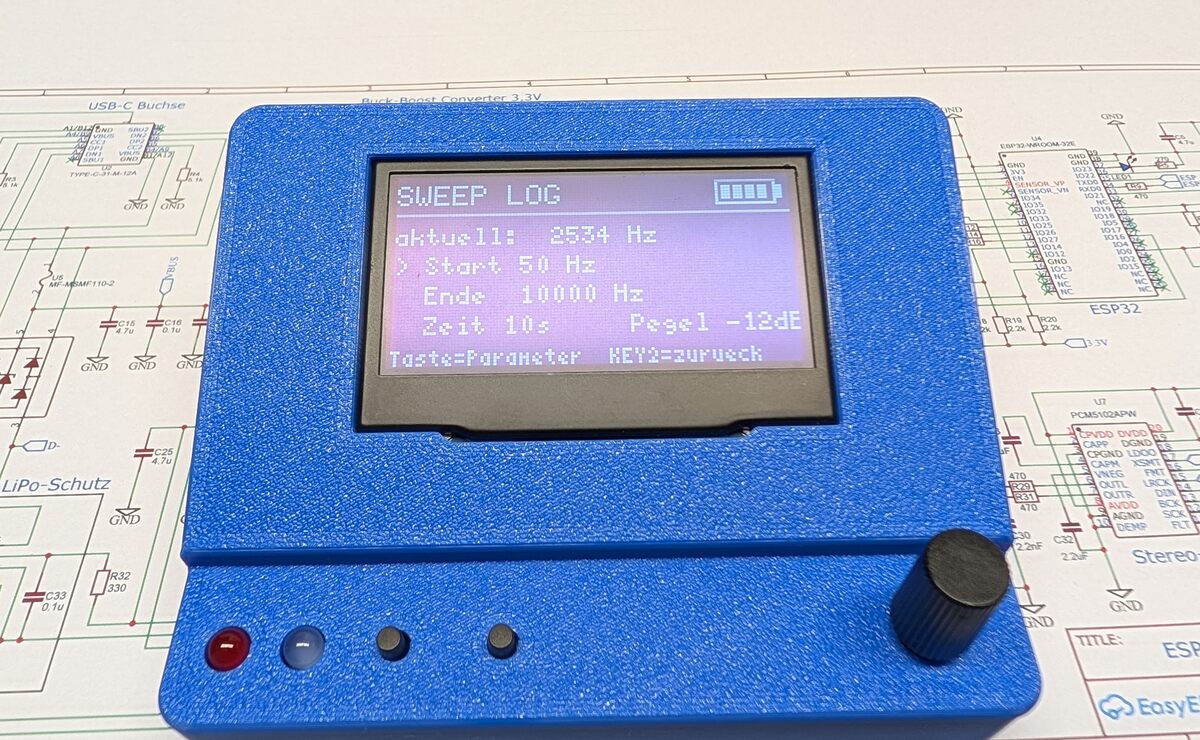

SWEEP LOG aktuelle: 2534 Hz > Start 50 Hz > Ende 10000 Hz Pegel -12dB Zeit 10s Taste=Parameter KEY2=zurueck USB-C Buchse Buck-Boost Converter 3.3V ESP32-WROOM-32E LiPo-Schutz
-
Thread
MCP1640 auf Platine löten
Converter. Ich habe diesen 6-Pin Baustein im Outline SOT-23, der einen Pin-Abstand von nur 1 mm hat, d.h. zwischen 2 Pins ist nur ein freier Abstand von ca. 0.3 mm. Ich habe schon diverse Versuche unternommen, ihn auf einer selbst erstellten und geätzten Platine zu löten (siehe Bild), aber ich habe
Flussmittel rauf und dann mit der Entlötlitze ran. Keine feine Löt**spitze** verwenden, meißelförmig 1-2 mm ist besser.
-
Thread
Hilfe / Dokumentation gesucht: Wegmesssystem / Positionsschiene an HSD CE157 (H0109DE157D2) via CAN-
Ventilinsel in Betrieb zu nehmen. Es handelt sich um ein HSD CE157 Properties Module (Teilenummer: H0109DE157D2). Da das Modul aus einer CNC-Anlage stammt, läuft die Kommunikation über CAN-Bus (vermutete Node-ID ist 2). Mein Setup: • Controller: ESP32 (GPIO 5 an TX, GPIO 4 an RX) • Transceiver: SN65HVD230
Positionsschiene (Geber zur Positionserfassung), das an einem HSD CE157 Properties Module (Teilenummer: H0109DE157D2) betrieben werden soll(siehe anderen Beitrag). Die Kommunikation erfolgt über CAN-Bus. Mein Testaufbau: • Controller: ESP32 (TX an GPIO 5, RX an GPIO 4) • Transceiver: SN65HVD230 (CAN-Bus)
-

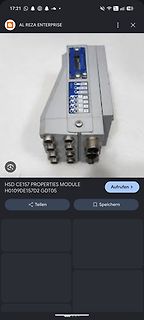

HSD CE157 Properties Module
AL REZA ENTERPRISE HSD CE157 PROPERTIES MODULE H0109DE157D2 GDT05 Aufrufen Teilen Speichern
-
Oszilloskop-Screenshot eines digitalen Signals

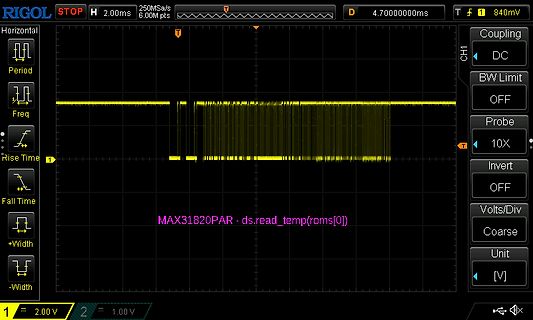

RIGOL STOP H 2.00ms 250MSa/s T D 4.70000000ms T 1 840mV Horizontal Period Freq Rise Time Fall Time +Width -Width MAX31820PAR - ds.read_temp(roms[0]) Coupling CH1 DC BW Limit OFF Probe 10X Invert OFF Volts/Div Coarse Unit [V] 1 2.00 V 2 1.00 V
-

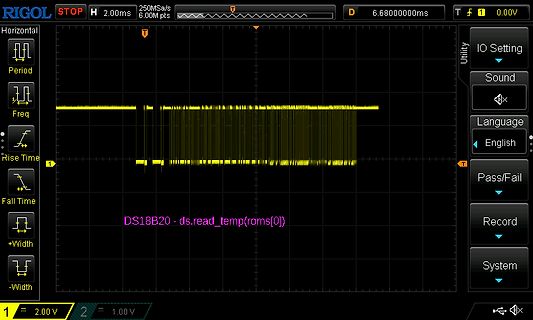

Oszilloskop-Screenshot eines DS18B20 Temperatur-Messsignals
RIGOL STOP H 2.00ms 250MSa/s D 6.68000000ms T 0.00V Horizontal Period Freq Rise Time Fall Time +Width -Width IO Setting Sound Language English Pass/Fail Record System DS18B20 - ds.read_temp(roms[0]) 1 2.00 V 2 1.00
-
Oszilloskop-Screenshot eines digitalen Signals

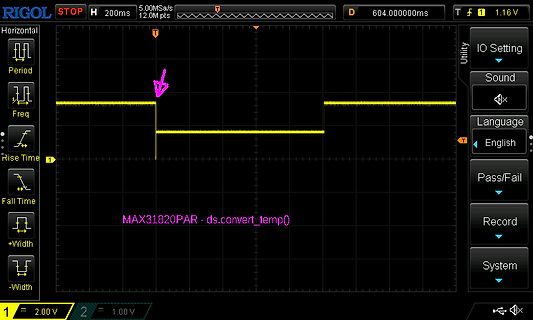

RIGOL STOP H 200ms 5.00MSa/s D 604.000000ms T 1 1.16V Horizontal Period Freq Rise Time Fall Time +Width -Width MAX31820PAR - ds.convert_temp() Utility IO Setting Sound Language English Pass/Fail Record System 1 = 2.00 V 2 = 1.00 V
-

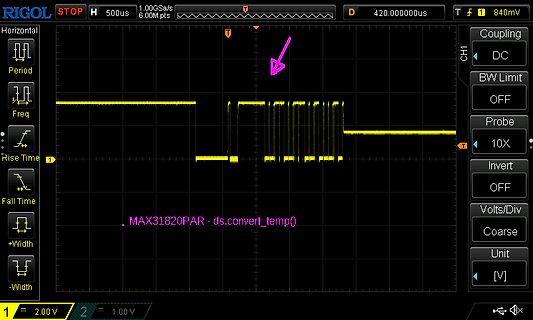

Oszilloskop-Screenshot eines digitalen Signals
RIGOL STOP H 500us 1.00GSa/s T 420.000000us D 840mV Horizontal Period Freq Rise Time Fall Time +Width -Width CH1 DC BW Limit OFF Probe 10X Invert OFF Volts/Div Coarse Unit [V] 1 = 2.00 V 2 = 1.00 V MAX31820PAR - ds.convert_temp()
-

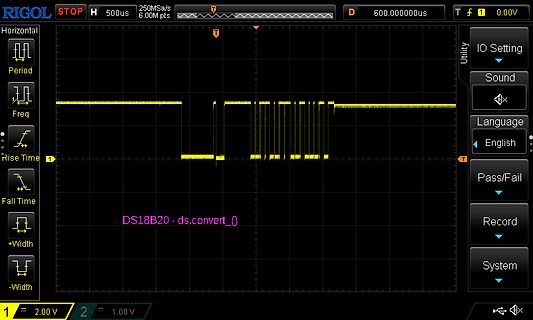

Oszilloskop-Messung eines DS18B20 Signals
RIGOL STOP H 500us 250MSa/s 6.00M pts D 600.00000us T 1 0.00V Period Freq Rise Time Fall Time +Width -Width DS18B20 - ds.convert_0 IO Setting Sound Language English Pass/Fail Record System 1 = 2.00 V 2 = 1.00 V
-
Thread
Problem beim Hochladen zum Arduino Nano
Belastest du eine der Versorgungsspannungen des Arduino, oder hast du Reset/Rxd/TxD auf deiner Platine belegt?
Hans schrieb im Beitrag #8102505: > Und die beiden gezeichneten Pins sind GND!! D11 und A0 würden dann auf > Masse liegen. Nee, wenn der Arduino eingesteckt ist und am Adapter nichts angeschlossen ist dann sind die 2 Pins nur miteinander verbunden. Ob das am Ende dem Arduino was
-
Elektronisches Modul mit Klemmenblock und Beschriftung
MADE IN ITALY RL1 RL2 12V 5A max 10 9 8 7 6 5 4 3 2 1 D1 10 05
-

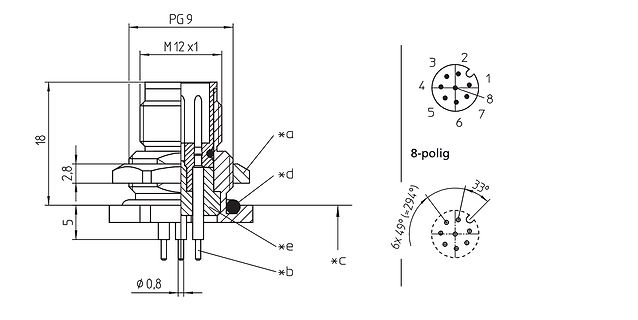

Technische Zeichnung eines Steckverbinders
PG 9 M 12 x1 18 2,8 5 *a *d *e *b ø 0,8 3 2 1 4 8 5 6 7 8-polig 6X 49° (294°) 33° *c
-
Thread
EuMW 2026 – Messtechnik, Stecker und was dazugehört
man unter Anderem neue USB-Powersensoren.     Bildquelle, alle: Tamoggemon Holding k.s. Außerdem plant man, den in der Abbildung gezeigten RF-Generator auch als OEM-Produkt anzubieten
begegnet diesem Begehr mit einem 16-Kanal-RF-Generator, der über den gesamten Temperaturbereich nur 0.1dB Varianz aufweist.  ### Rode & Schwarz – Erweiterung des AREG800 ante Portas Der eigentlich für den Automobilbereich vorgesehene Radarbildsimulator erfreut sich
-
Anritsu MD8190A Universal RF Unit und Messaufbau
Anritsu MD8190A Universal RF Unit Status User RF Port Output Level +23dBm Max 0V DC Max Power 1 2 3 4 Virtual ST
-

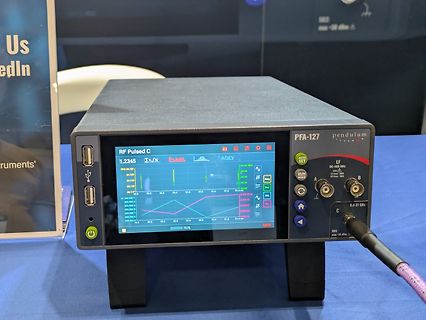

Pendulum PFA-127 RF Pulsed C Messgerät
PFA-127 pendulum RF Pulsed C GHz 04.181 04.119 04.111 04.107 50.0 50.2 50.4 50.6 50.8 51.0 51.2 51.4 ms AUTO SET RUN HOLD A B C 0.4-27 GHz 50 Ω max -20 dB Δ
-

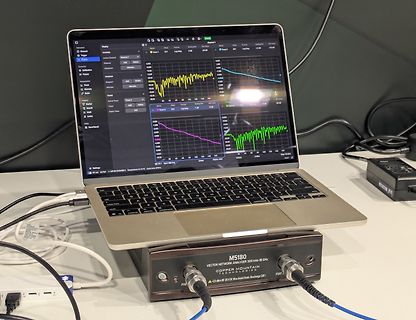

Laptop mit VNA-Software und Copper Mountain Messgerät
Display: Channel 1, Trace 1, Trace 2, Trace 3, Log Mag, dB, Copper Mountain Technologies; Gerät: M5180 VECTOR NETWORK ANALYZER 300 kHz-18 GHz, PORT 1, PORT 2
-

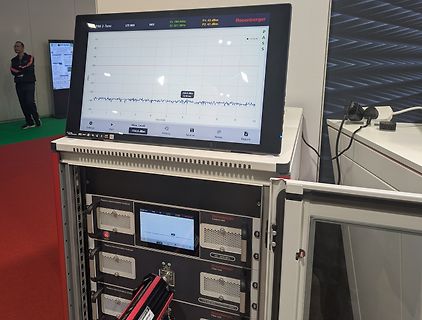

Messgerät mit Display in einem Rack
PIM 2-Tone LTE 800 IM3 P1: 43 dBm P2: 43 dBm Rosenberger 13.10.50 Max. Level: -134.6 dBm Passive Intermodulation Analyzer Rosenberger Control Unit Rosenberger Filter Unit
-
Spektrumanalyse auf einem Messgerät-Display

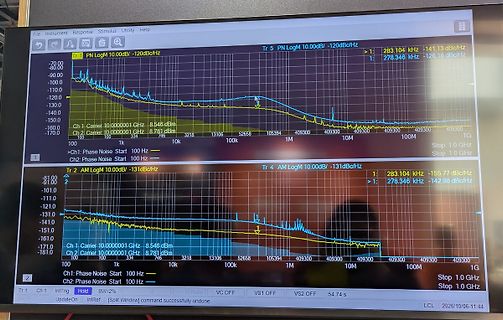

File Instrument Response Stimulus Utility Help Tr 5 PN LogM 10.00dB/-120dBc/Hz >1: 283.104 kHz -141.13 dBc/Hz 1: 278.346 kHz -126.18 dBc/Hz Ch 1 Carrier 10.0000001 GHz -8.546 dBm Ch 2 Carrier 10.0000001 GHz 8.781 dBm Phase Noise Start 100 Hz Tr 2 AM LogM 10.00dB/-131dBc/Hz >1: 283.104 kHz -155.77 dBc/Hz 1: 278.346 kHz -142.98 dBc/Hz Tr 4 AM LogM 10.00dB/-131dBc/Hz
-
Zwei Keysight Signalgeneratoren auf einem Tisch

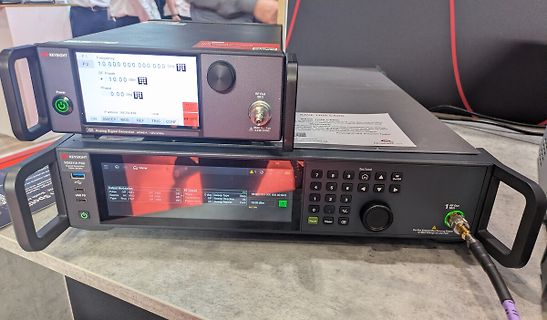

KEYSIGHT P1 Frequency 10.000 000 000 000 GHz P2 + 10.00 dB RF Power Phase 0.00 deg RF Out 50 Ohm IP address 192.254.8.69 SWEEP MOD REF TRIG CONF RF OFF KEYSIGHT SG8311A PSG Signal Generator RF Output 10.000 000 000 000 GHz 0 deg Sweep Direction ON 10.00 dB Sweep Amplitude Power Limit ALL ON
-
Artikel
Elektronikversender
Versandkosten: 8,33€ nach Deutschland, diverse EU-Länder 17,85€, Schweiz 34,51€; Versandkostenfrei in D ab 178,50€ Gewährt scheinbar auch Privatkunden die Zahlung per Rechnung; bei Bankeinzug 2% Rabatt, bei Vorkasse und Abholung 3% Amidon. Homepage: Sehr großes Sortiment, vorallem für seltene Bauteile,
Versender Versandkosten in D: 2,60 Euro CBsoft, s.r.o. (ltd.). Homepage: Firma in der Slowakei Verkauft Röhren der Firma JJ englischsprachig Zahlungsmöglichkeiten in € mit Paypal und Kreditkarte chiptrade.com. siehe SE Spezial-Electronic
-
Thread
Programmierfehler bei 0x3E000 im ATmega2560, wenn mySmartUSBlight per ISP verwendet
flash 0x1e000 32 Reading | ################################################## | 100% 0.06 s 1e000 0d 94 89 f1 0d 94 b2 f1 0d 94 b2 f1 0d 94 b2 f1 | ... ... ... ...| 1e010 0d 94 b2 f1 0d 94 b2 f1 0d 94 b2 f1 0d 94 b2 f1 | ... ... ... ...| [/code] Der interne BL zeigt bei gleichem Befehl den "
flash 0x3e000 32 Reading | ################################################## | 100% 0.03 s 3e000 0d 94 89 f1 0d 94 b2 f1 0d 94 b2 f1 0d 94 b2 f1 | ... ... ... ...| 3e010 0d 94 b2 f1 0d 94 b2 f1 0d 94 b2 f1 0d 94 b2 f1 | ... ... ... ...| avrdude> dump flash 0x1e000 32 Reading | #############
-
Thread
Hilfe bei Netzteilreparatur 1200 W
Lowside-Transistors in den Zwischenkreis abgebaut werden, wenn ich das richtig verstehe. Die Zwischenkreiselkos (2x 1500µ, 250 V) sind von der Kapazität und vom ESR her unauffällig. Rechnet man die 267 V auf 325 V Zwischenkreisspannung hoch, werden die zulässigen 500 V Uds weit überschritten. Das ist meine Theorie

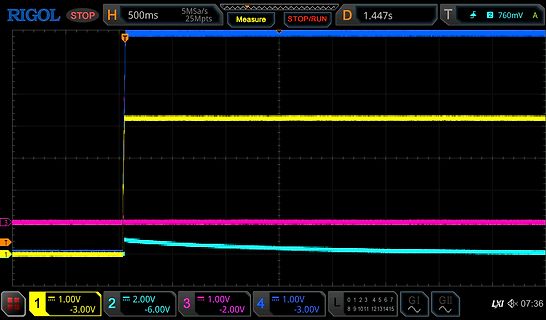

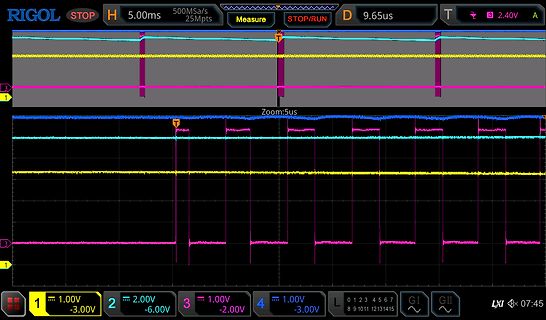

geht, bleibt der rote Strom C3 fast Null. Messe mit C4 die Brückenmitte. Wie hast Du die HS-D-S-Spannung gemessen? Differential-Probe? Warum ist der gelbe Kanal C1 mit LS beschriftet? Ist das Netzteil belastet? Was ist mit dem großem Folien-C neben C33? Ist das ein Resonanzwandler?
-

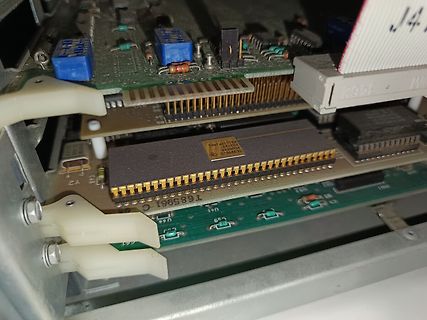

Innenansicht einer Leiterplatte mit ICs und Steckverbindern
J4, 3469, 31996-0D, KCH629, T685961-C, C45, Y2, U3, U5, U6, R11, R33, R35
-
Thread
HSD SM137 Smart Motor (CANopen) mit ESP32 ansprechen – Motor bleibt trotz korrekter Beschaltung stum
/document/read/15899177/protocollo-di-comunicazione-canopen-manuale-utente-dei-hsd/1 HSD SM 137 D Assembly Instructions Manual https://www.manualslib.com/manual/2154828/Hsd-Sm-137-D.html Nachtrag: noch ein Facebook Thread ähnliches Problem https://www.facebook.com/groups/1767722630844516
Beitrag, aber ich hatte jetzt im letzten Manual Serge schrieb im Beitrag #8102235: > HSD SM 137 D Assembly Instructions Manual > https://www.manualslib.com/manual/2154828/Hsd-Sm-137-D.html gelesen und da steht es ja und auch Bezug(grüne LED) zu draft script cia303-3, wie im letzten Post vermutet
-
Thread
Reichweite WLAN
Beitrag #8102074: > Bring es schnell zurück. Das könnte tatsächlich die Situation verbessern... :D
Notebook, dass nur 5GHz-WLAN genutzt wird? Die Fritzbox kann das wohl auch, erstens indem nur 2.4 GHz abgeschaltet ist. Zweitens, wenn beide Bänder eingeschaltet sind, den gleichen Namen haben und 2.4 GHz überfüllt ist. Zumindest bei der 7530 kann man die WLAN-Sendeleistung stufenweise drosseln
-
Thread
[S] Jumper Wires: wo gibt es gute?
deiner Wohnung. Spätestens im Sommer, im DG funktioniert das "entgasen" recht schnell und zuverlässig :D
Ich frag nochmals vorsichtig in die Runde: Hat außer Sn60pb38cu2 niemand Bezugsquellen für wertige Jumper Wires? Viele Grüße Igel1
-

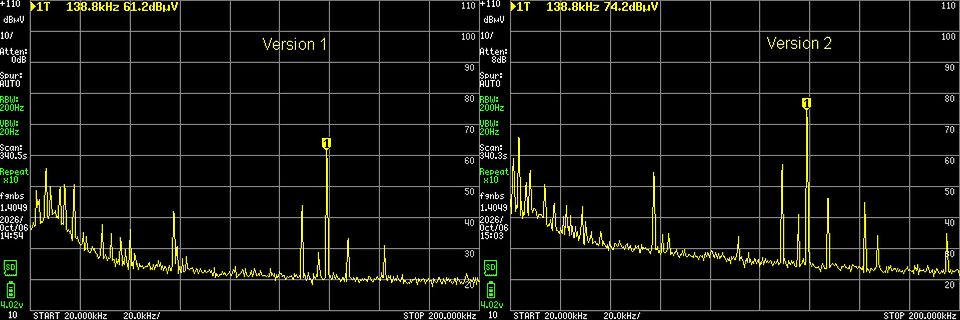

Zwei Spektrum-Messungen eines Signals

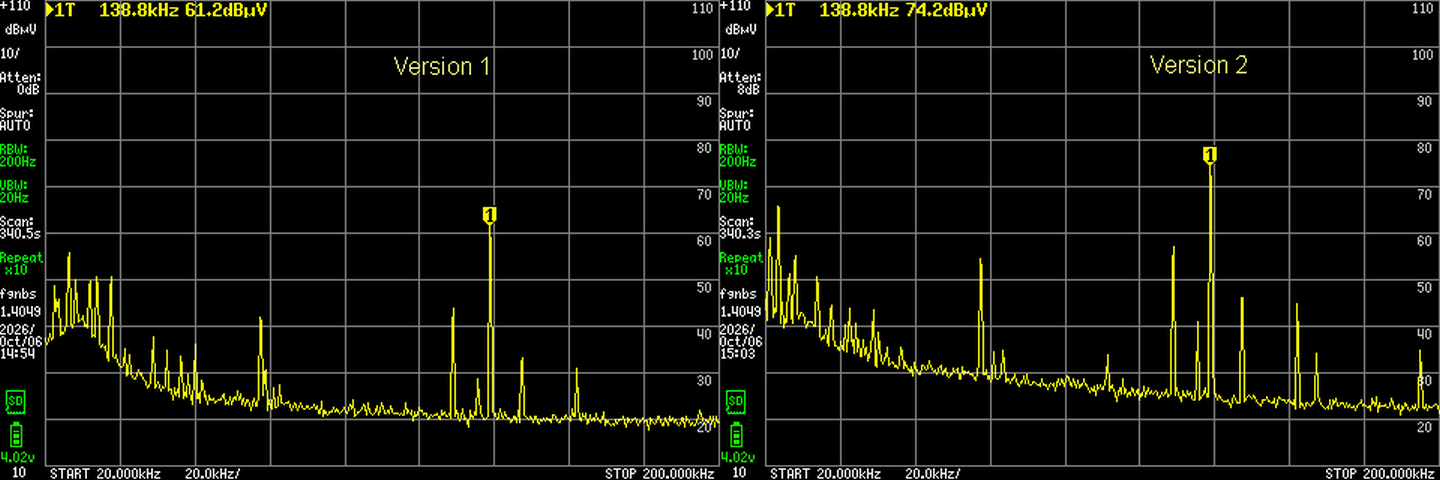

1T 138.8kHz 61.2dBuV Version 1 10/ Atten: 0dB Spur: AUTO RBW: 200Hz VBW: 20Hz Scan: 340.3s Repeat: x10 fnsbs 1.4043 2026/Oct/06 14:54 10 START 20.000kHz 20.0kHz/ 10 1T 138.8kHz 74.2dBuV Version 2 10/ Atten: 8dB Spur:
-

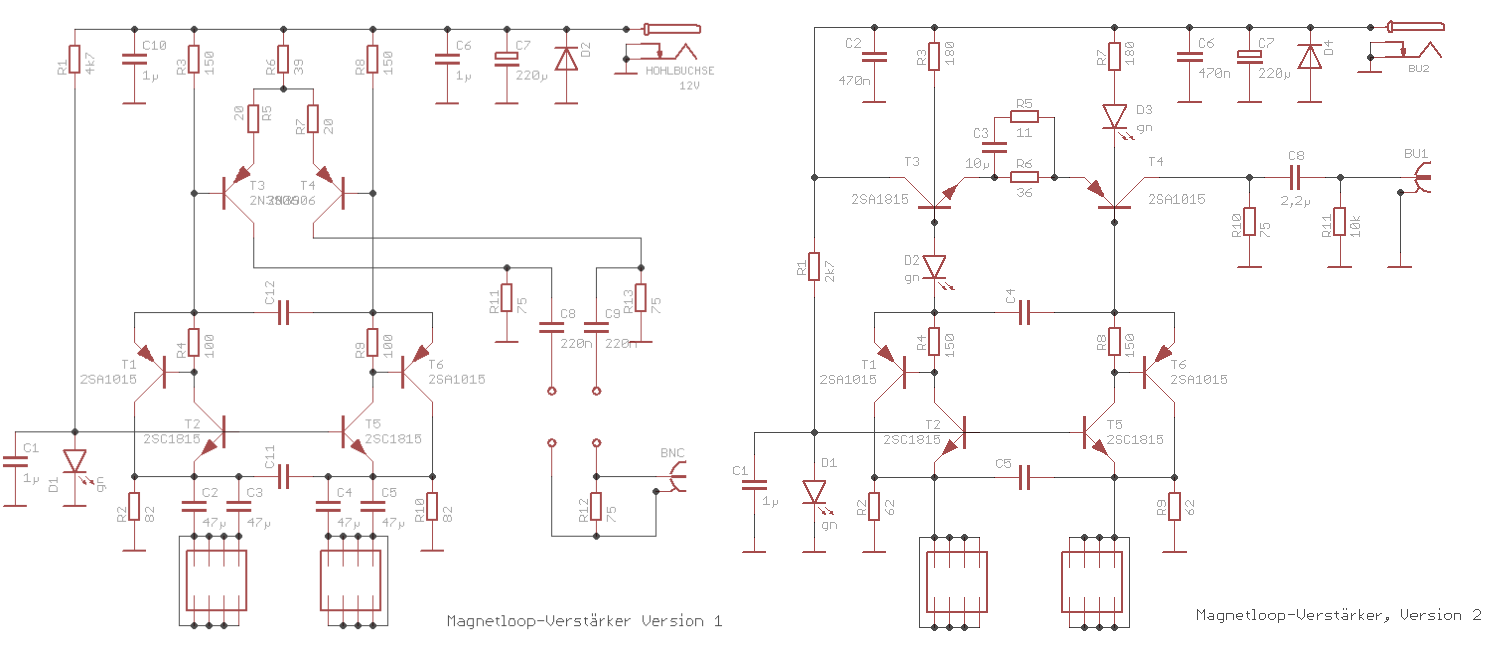

Schaltpläne eines Magnetloop-Verstärkers

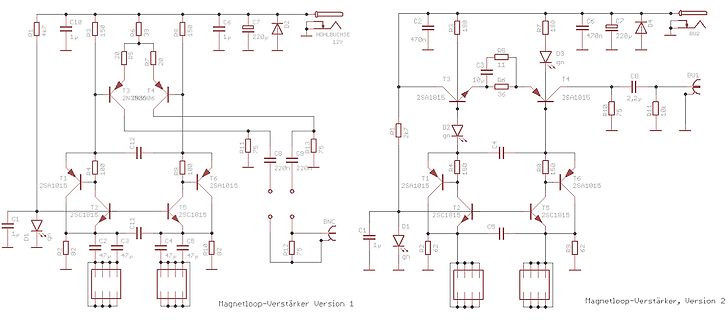

R4 477 C10 1µF R5 150 R6 33 T3 2N3906 T4 20 C6 1µF C7 220µF D2 BU2 R7 180 C8 470n C8 220µF T4 2SA1015 R13 75 R11 75 C12 100 R9 100 T6 2SA1015 T1 2SA1015 T2 2SC1815 R1 27k C2 47µF C3 47µF C4 47µF C5 47µF D1 1µF R2 82 R8 150 D3 gn T3 2SA1815 C3 10µF R10 36 R15 10k C8 2,2µF T5 2SC1815 T6 2SA1015 R12 75 BNC Magnetloop-Verstärker Version 1 Magnetloop-Verstärker, Version 2
-
Thread
Android-Handydaten wie ohne extere Cloud sichern
Speicher >8 ewige Stunden über WLAN. Schnellere Lösungen? Flinker USB3-Stick wenn das Handy nur USB2 hat? 8-(
Lu schrieb im Beitrag #8102270: > Flinker USB3-Stick wenn das Handy nur USB2 hat? 8-( USB 2.0 ist von der Technik her dann doch für 30-40 MB/s gut. Wenn man nicht davor sitzt und nägelkauend drauf wartet, dass die Urlaubsfilme der letzten 10 Jahre durch sind, ist das kein
-
Thread
4R7 - baugleich?
baut jedoch deutlich höher auf. Ich habe allerdings in dieser Bauweise nur eine einzige Version mit 2.5A gefunden. Kann es sein, dass sich der defekte durch die Überhitzung nach oben ausgedehnt hat? Gruß Andy
anspringt sobald Betriebsspannung da ist, (zwsichen den beiden großen Lötaugen, oben GND unten V+. D.h. ich würde da erstmal an dem Testpad messen, ob da eine sinnvolle Spannung rauskommt. Der HM8112 kann max 1.2A, das wäre generell eine Größenordnung für die Spule.
