(V) ATMega16 Header Board

Nils Gast #915490
Lesenswert?
• ▲
▼
Hallo,

ich biete ein Header Board mit ATMega16 an. Das Board ist aus der Not
enstanden, dass ich keine Lust hatte bei jedem neuen Projekt immer die
selbe Mikrocontrollergrundschaltung aufzubauen. Deshalb habe ich ein
Headerboard erstellt.

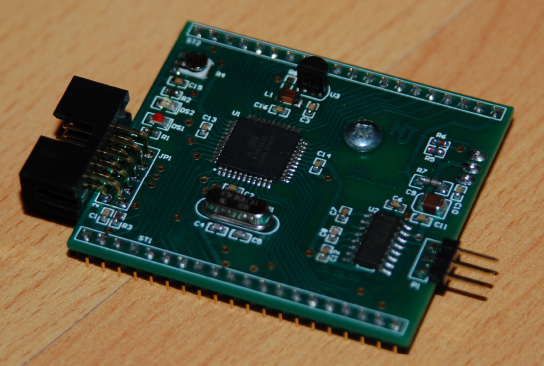

Das Board hat die größe von 48mm x 54mm. Es sind alle Portpins auf
Steckleisten geführt, die ein Rastermaß von 2,54mm haben. Auf dem Board
ist der ATMega16 mit 14,7456MHz Quarz, 2 SMD LEDs(rot, blau), ISP
Anschlussstecker (10Pol Standardbelegung), MAX202 (für RS232
Pegelwandlung), 3polige Steckerleiste (RX, GND, TX) Längsnetzteil (12V
in, 5V/150mA out), Poti für den internen Komparator.

Das Board ist größtenteils in SMD Technik. Alle SMD Komponenten werden
schon bestückt. Alle anderen Bauteile müssen noch bestückt werden.
Sollte aber in einer halben Stunde gegessen sein.

Es gibt noch ein kleines Datenblatt zu dem Board mit
Anschlussbelegungen, Bestückungsplänen und Schaltplan

Das Board soll Teilbestückt (inkl. aller Teile) 19,90EUR plus 5,00EUR
Versand kosten.

bei Interesse einfach melden.

Gruss
Nils
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Nils Gast #915718
Lesenswert?
• ▲
▼
Ja wer will denn so ein Monsterboard ...

Das Headerboard kann so in eine Lochrasterplatine gesteckt werden und
weiterverwendet werden. Das Ding ist ja ein boßchen oversized. Wer es
nicht haben will braucht sich auch nicht zu Melden. Es ist eher an Leute
gerichtet, die mit der Materie anfangen und nicht gleich durch unzählige
Features überladen werden wollen oder an Leute die wie ich keinen Bock
haben immer die gleiche Grundschaltung aufzubauen. So also bitte keine
unqualifizierten Bemerkungen mehr.

Gruss
Antwort Zitieren Bearbeiten Löschen Beitrag melden
