Hi,

habe heute die Grundschaltung (laut Datenblatt) des XR2206 aufgebaut und
leider bekomme ich es einfach nicht hin, dass mein Sinus...

1. an den Spitzen nicht so "gesättigt" aussieht

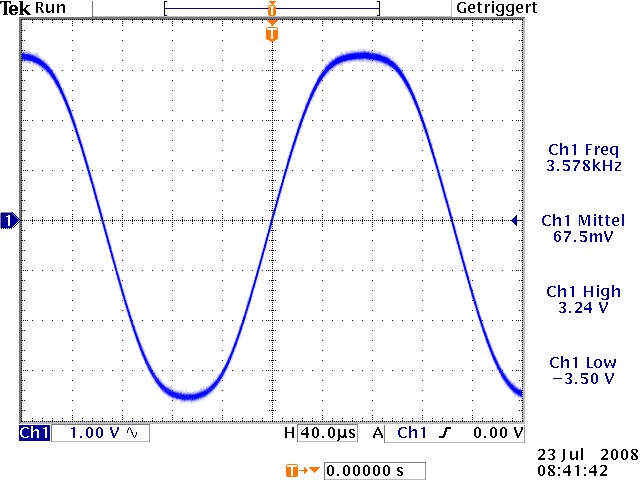

2. mein AC-Anteil symmetrisch schwingt (Mittelwert auf 0 - siehe Bild:
High 3.24V - Low -3.5V)

Habe schon versucht, Pin 11 auf Ground zu ziehen, bringt leider nicht
viel.
Am Pin3 hängt ein 68K Widerstand mit zwei 4.7K jeweils auf Masse und
12V.
Frequenz liegt bei ~3.5kHz.

Habt ihr diesbezüglich Erfahrungen?

Danke für die Hilfe ;)

Gruß

Autor: risu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

hast Du Potis an Pins 15/16 und 13/14? Das ist normalerweise nötig, um
den Sinus zu symmetrieren und die THC zu optimieren.

Gruß

 risu

Autor: Ayk T. (ayk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habs jetzt mal einigermaßen hinbekommen, dass die Peaks identisch
sind... allerdings habe ich keinen Einfluss auf den Mittelwert.

Und die Spitzen bekomme ich auch nicht hin :(

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

hier die Schaltung, an der ich gerade bastele:

http://melina.kilu.de/forum/viewtopic.php?f=6&t=62...

Offsets kriegst du m.E. nur zuverlässig weg, wenn du die
Betriebsspannung symmetrierst.
