1) Wenn Ich einen IC einlöten will.. woher weiß ich wie herum ich ihn
einlöten muss ? --> Wo ist PIN 1 ? bzw. ist es der PIN wo der Kreis
aufgedruckt oder wo der Kreis "eingestanzt" ist?

2) Wenn ich eine SMD-Diode oder SMD-IC habe,... wie erkenne ich da die
Richtung ? auf dennen ist ja absolut nichts aufgedruckt das mir hilft
hierbei ?
Bei Dioden ist es ja noch einfach --> rausmessen fertig aber bei nem IC
schon schwieriger !?

Autor: Jürgen Berger (hicom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
1) ja, wo der Kreis ist ist PIN 1

2. Manche SMD ICs haben eine Längsseite angefast.

Autor: LatinChriz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und es gilt:

Längsseite == Seite wo auch PIN 1 drauf ist ?

Hab hier einen Optokoppler, da hab ich mich halt gefragt da ist
irgendwie
ein Kreis aufgedruckt und ein Kreis eben als Versenkung "eingestanzt" ?

Autor: Pete K. (pete77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde den Aufdruck nehmen.

Das eingestanzte Loch kann vom Herstellungsprozess kommen, vielleicht
hilft ein Blick in das Handbuch.

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steht alles im Datenblatt. (Punkt,Kerbe,Angefast...)
Der Druck (Richtung) ist jedoch nie Spezifiziert.

Autor: willi (Gast)
Datum:
Angehängte Dateien:
  • preview image for ic.GIF
    4,06 KB, 391 Downloads

Bewertung
0 lesenswert
nicht lesenswert

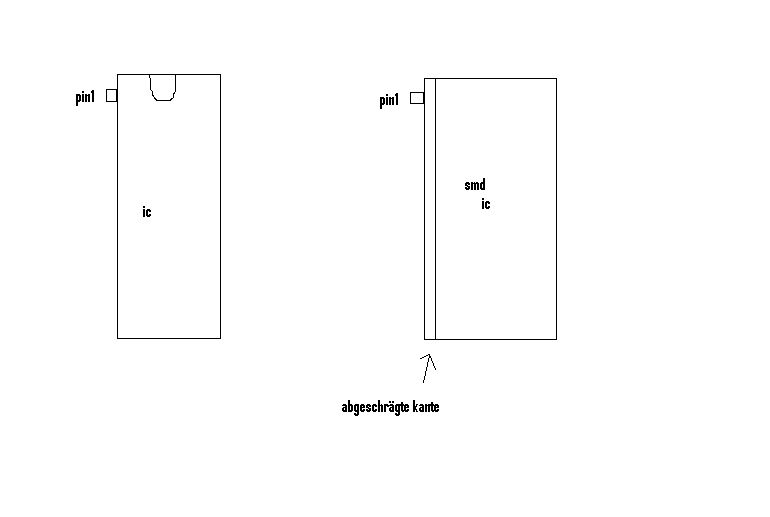

mal nen bild
