Schaltplan nachprüfen

Hallo Leute

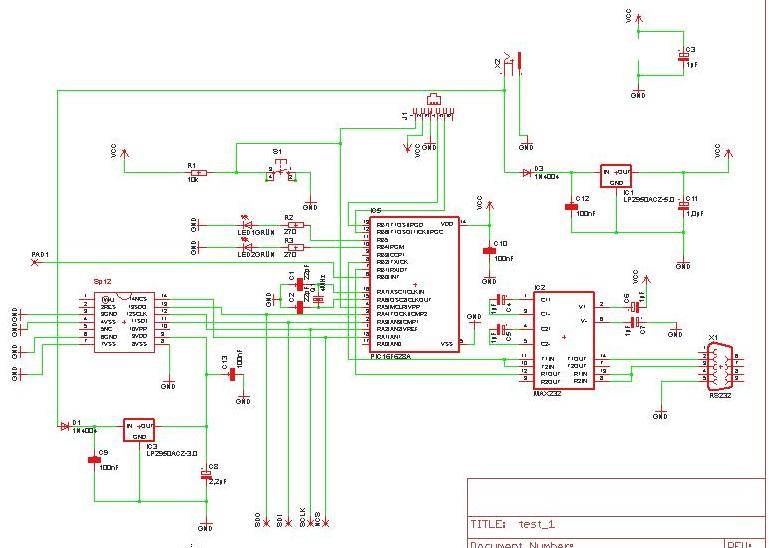

Ich bitte mal ueber den angehaengten Schaltplan drueberzuschauen.

Nach meiner Ansicht ist jetzt die Schaltung komplett Fertig und sollte
Fehlerfrei funktionieren. Um noch weitere Fehler zu vermeiden, bitte ich
euch  mein Schaltung  anzusehen.

Im Fall wenn ihr irgendwelche frage habt, werde ich gerne antworten.

danke schön :)

Autor: mohcine (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
sorry schaltplan

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Welchen Schaltplan ?

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann man nicht viel erkennen. Mach mal ein PNG oder wenigstens ein GIF
davon, mit mehr Pixeln.

Sehr schön sind die Artefakte des JPG-Komprimierers, das Rot in den
Kondensatoren.

Autor: Maik Fox (sabuty) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was soll denn die "Schaltung" tun, wenn sie denn richtig aufgebaut wäre?
Das ist auch interessant, um wirklich sagen zu können, ob es fehlerfrei
funktioniert.

Autor: mohcine (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weiß nicht genau ob es Fehler frei ist deswegen frag ich euch

Autor: mohcine (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

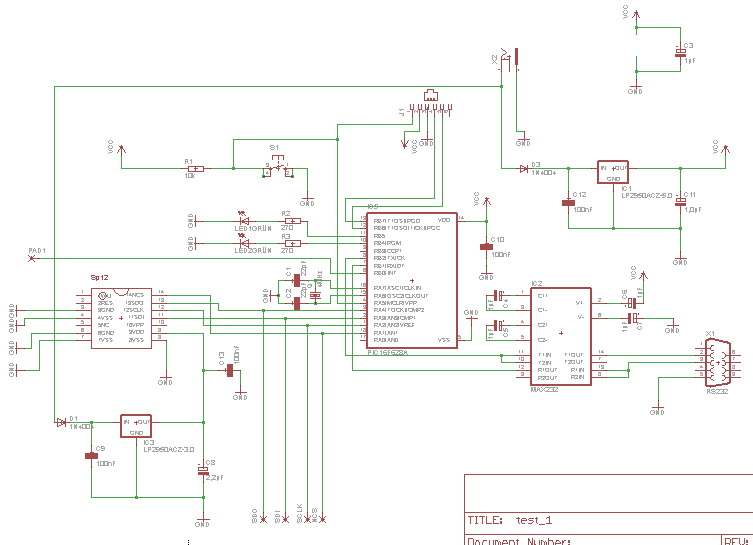

ich lade jetzt die Schaltung noch mal hoch

Autor: Olli R. (xenusion)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und jetzt nochmal, aber in einer hoeheren Aufloesung! Ich erkenne da nur
Graureiher im Nebel. Und um sagen zu koennen, ob die Schaltung
fehlerfrei ist musst Du uns schon sagen, was sie tun soll.
