Widerstanden bestimmen für Optojoppler

gast Gast 28.08.2008 13:03 #968869

Hallo Zusammen,
ich habe ein Problem mit den Winderstande.
Wie wahlt man die Widerstände für Optokoppler?
Das ist das Link zu dem Datenblatt.
http://www.vishay.com/docs/83606/83606.pdf

ich brauche ihr Hilfe.

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

gast Gast 28.08.2008 13:04 #968871

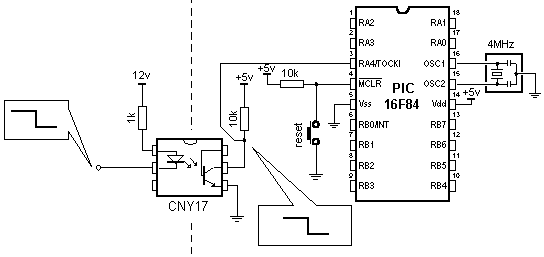

Das das Bild.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

Carsten Gast 28.08.2008 13:17 #968884

Dimensionierung der R's ist Ok.

Schau ins Datenblatt da findest Du ein Diagramm
der Funktion Ic/If = f(If) aus der kannst Du alles
rauslesen.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Lothar M. (lkmiller) Moderator (Firma: Titel) 28.08.2008 13:18 #968885

Da sind doch schon Werte drin, und die sind ok.

Vorgehen zur Auswahl:
1) Vorwiderstand Diode If=10mA, Uf=2V
   --> (12V - 2V)/10mA = 1kOhm

2) Pullup
   Übertragungsverhältinis CTR vom OK CNY17-1 = min.40%
   --> Ic max. 4mA (10mA*40%)
   --> R min. = 5V/4mA = 1,25kOhm
   --> mit R=10k Übersteuerungsfaktor von min. 8 --> ok

Antwort Zitieren Bearbeiten Löschen Melden Danke

gast Gast 28.08.2008 13:44 #968924

Hallo Lothar Miller
auf welche krieterium hast diese Daten gewahlt(If=10mA, Uf=2V
).
danke

Antwort Zitieren Bearbeiten Löschen Melden Danke
