Forum: Analoge Elektronik und Schaltungstechnik Schaltung mIt LM 723 kurzschlußfest,mit Motoren-induktivität keine Probleme


Autor: Gerrit-jan Borrink (gerrit-jan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Monacor PS 600
Elektr. Stab. Netzgerät 230V / 13,8 V = / 6,5 A
wer ist dieses Teil bekannt ??
diese Schaltung ist aut LM723 aufgebaut, kurzschlußfest,
und mit Motoren-induktivität keine Probleme
vorallem einfach nach zubauen
als Orginal  Nachbau bringt diese Schaltung bei 14 V auch 30 Amp,
Layout plus Schaltplan sende gern bei interesse zu,

Gern würde ich diese Schaltung verändern,
Eigangsspannung, ca 32 Volt
Ausgangsspannung :
das sie nur noch von 0 bis ca22 Volt regelbar ist

ein und ausschalten nicht in der Plus oder Minus Leitung,
sonder irgendwo in  der Schaltung selbst,
weil der Schalter weggebaut ist und diese Zuleitungen sehr dünn sind,

ich danke herzlich für die Antwort

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Gerrit-jan Borrink (gerrit-jan)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nier der SchaLtplan :

Autor: Gerrit-jan Borrink (gerrit-jan)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

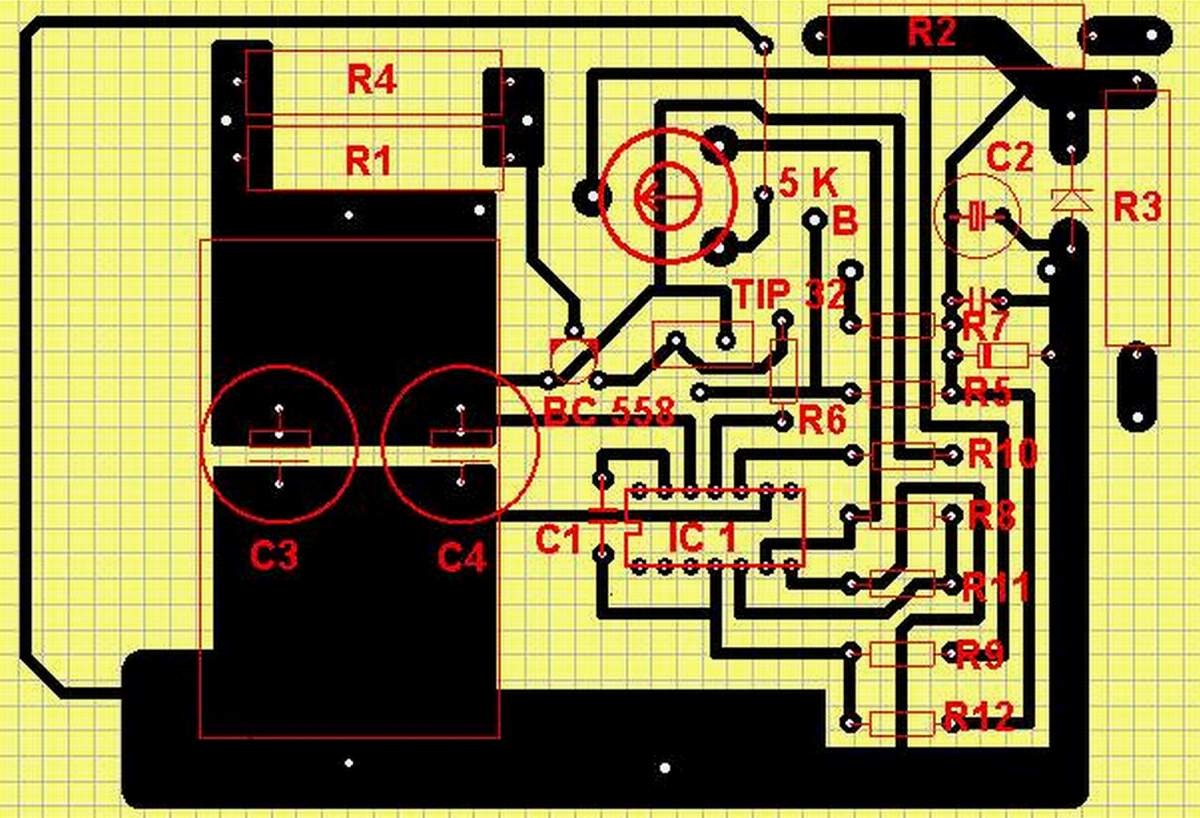

Hier Layout :

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bist du dir bzgl. R1,R2,Tr3,Tr4 ganz sicher? Sieht ziemlich schräg aus.

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HIIIIMMEL, BILDFORMATE  , das gilt für den andren Schaltplan vom
42V-Netzteil genauso.

Außerdem ist das Platinenlayout entweder falsch oder unvollständig.

Autor: Wolf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wer Schaltpläne fälscht oder falsch erstellt ist selber schuld.
