Eagle - Anlegen von Steckkontakten

Olaf R. OP #1071466
Hallo,

ich möchte eine Steckplatine entwickeln mit 5 Kontaktflächen. Vor dem

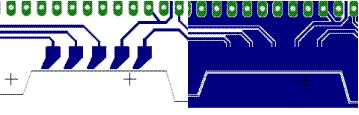

Anfertigen der Massefläche sieht es noch gut aus (s. Anhang, linker
Bildteil), sobald ich aber eine Massefläche erzeuge gehen die
Kontaktflächen unter (s. Anhang, rechter Bildteil).

Ich bin so vorgegangen, dass ich 5 Polygone auf Ebene Bottom
eingezeichnet habe, dann habe ich mit der "Name"-Funktion die Namen von
Polygon und verbindender Leitung angeglichen bzw. zusammengeführt.

Was müsste ich machen damit es funktioniert?

Gruß
Olaf
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Sven P. Gast #1071474
Elegant wärs, die Kontakte in eine eigene Bibliothek zu verpacken. Evtl.
dann noch ein Polygon im entsprechenden Stop/Restrict-Layer anlegen und
gut.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Falk B. #1071544
@ Olaf Rechtner (gruser)

>Was müsste ich machen damit es funktioniert?

Den Polygonen einen unterschiedlichen RANK zuweisen.

CHANGE -> RANK

Dabei sollte das grosse Massepolygon einen grösseren RANK haben, was
effektiv eine nierdigere Priorität bedeutet.

MFG
Falk
