Forum: Platinen Suche Programm zum Layouten von Streifenrasterplatinen


Autor: Felix Ackermann (felack)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

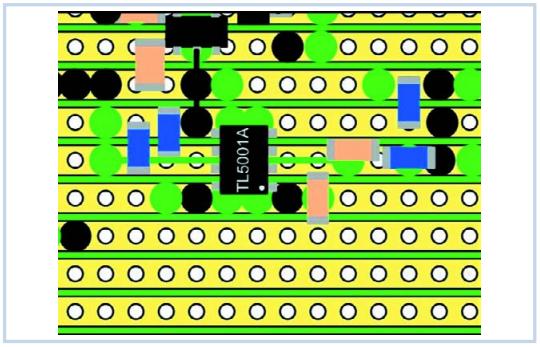

Im Halbleiterheft 2005 der Zeitschrift elektor wurde von Dirk Gehrke
eine Methode beschrieben, wie man ICs im SO8-Gehäuse auf einer
Streifenrasterplatine mit 2,54 mm Rastermaß einsetzen kann. Bei dem
Artikel stand dieses Bild. Wer weiß, mit welchem Programm das Bild
erstellt worden sein könnte?

felack

Autor: Unbekannt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Mathi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wahrscheinlich mit LochMaster:

http://www.abacom-online.de/html/lochmaster.html

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier im Wiki gibts doch auch nen Artikel über CAD-Programme, da war auch
irgendwo was mit Streifenraster dabei.
