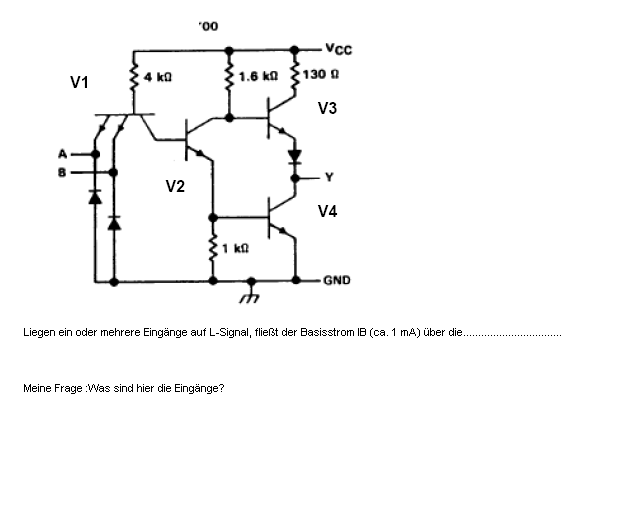

Liegen ein oder mehrere Eingänge auf L-Signal, fließt der Basisstrom IB
(ca. 1 mA) über die.........


Meine Frage:
Wo sind hier die Eingänge??

Autor: Joe (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier der noch der Anhang :-)

Autor: Manuel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A und B ?

Autor: Uwe ... (uwegw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau wie im Rest des Datenblatts (zb in der Pinbelegung: A und B rein,
Y raus.
