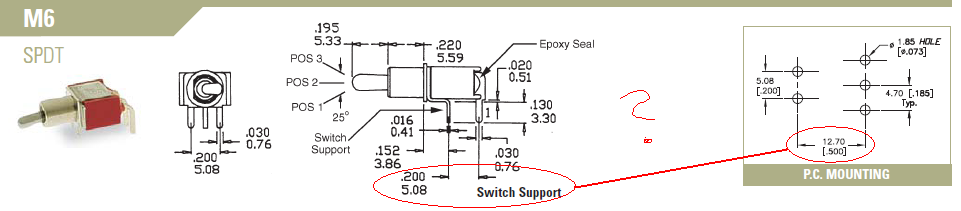

kann es sein, dass in dem Datenblatt von diesem Kippschalter das Bild
nicht zu der ersten Zeichnung und diese nicht zur zweiten Zeichnung
passt?

Vor allem der Abstand zwischen Anschlusspins und Verstärkung (rot
markiert) passt doch gar nicht =/

Danke

Paul

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sooo ich hab grad bei den freunden angerufen. Footprint stimmt. Mittlere
Zeichnung ist falsch!

Ich wiederhole: Footprint stimmt!!!!
