Forum: Platinen Problem mit Bauteilerstellung


Autor: Eric S. (eric996)
Datum:
Angehängte Dateien:
  • preview image for 3.JPG
    81,7 KB, 109 Downloads

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend,

probiere gerade mit EAGLE Version 4.16r2 für Windows Light Edition.

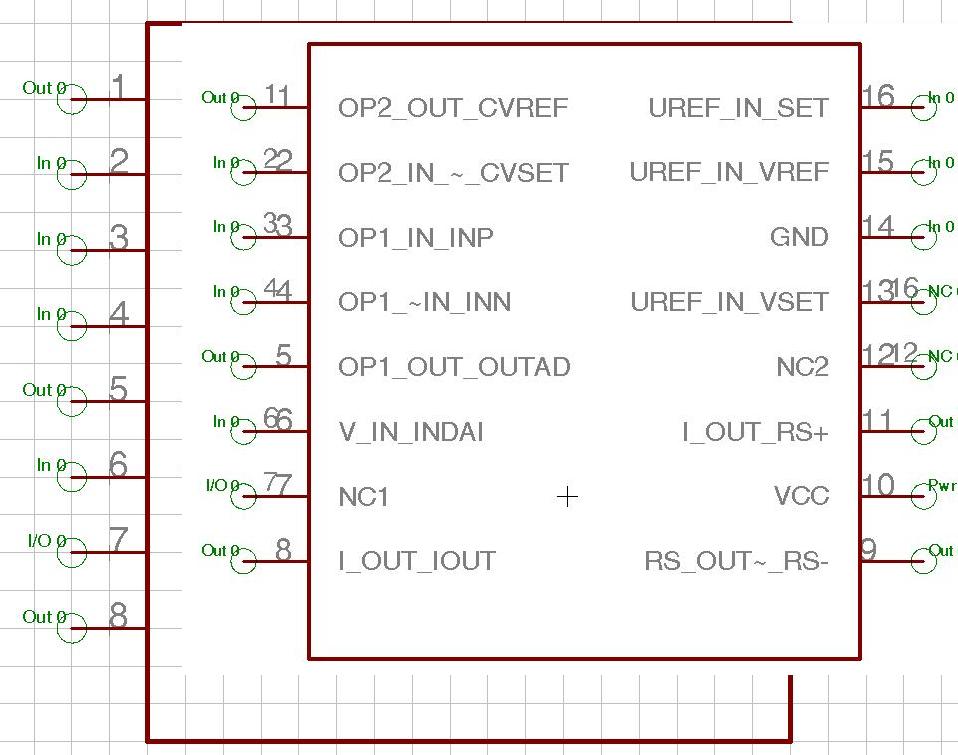

Habe ein Bauteil erstellt.
Die Symbolansicht sieht normal aus (keine doppelten Pin Belegungen).
Nachdem ich das Package mit dem Symbol mittels "connect" verbunden habe,
sind einige Pins mit doppelten Nummern versehen.
Wie kann ich das fixen ?

Danke.

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Change --> Visible von Both auf Pin oder Pad im Symboleditor
