Hallo Leute,

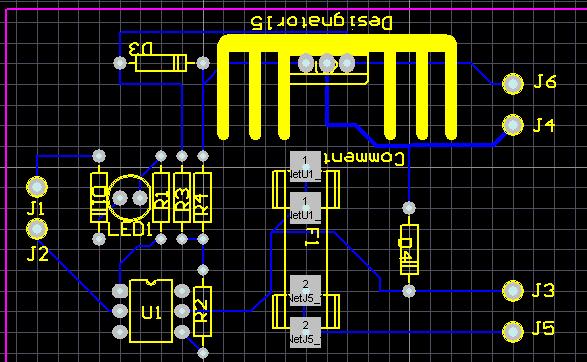

habe hier einen Print, soweit richtig entflochten und nun sollen wir die
richtige Breite für die Leiter angeben (Width).

Im Leistungskreis soll die Stärke angeblich 5 mm betragen(5 A) und
irgendwie haben wir hier Probleme.

Wenn ihr eine Lösung wisst oder so freundlich seit uns einen Entwurf zu
erstellen, wären wir sehr dankbar!!

Danke schon mal für Rückmeldungen.

Mit freundlichen Grüßen

BeZi

Autor: BeZi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

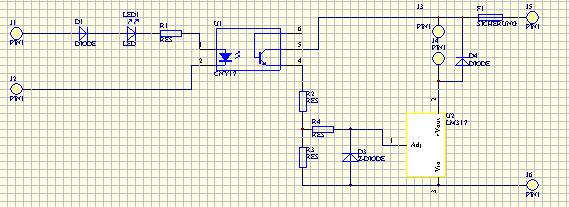

Hier noch die Schaltung im Protel

LM317 ist anstatt des FET BUZ73A.

mfg

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Im Leistungskreis soll die Stärke angeblich 5 mm betragen(5 A) und
>irgendwie haben wir hier Probleme.

welche Probleme denn genau, bzw. wo hakt es?

Autor: AC/DC (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Im Leistungskreis soll die Stärke angeblich 5 mm betragen(5 A) und
>irgendwie haben wir hier Probleme.

Angeblich? 5mm=5A? wer erzählt denn so was? welche Probleme?

Strombelastbarkeit guckst du hier
http://www.bunbury.de/technik/berechnung/leiterplatten.htm

Mit was für einer Protelversion arbeitet ihr denn?
Easytrax
Autotrax
Protel for Windows
Protel 98/99
Protel DXP
?
Mach mal ein paar mehr Angaben.

Mit der Maus sollten eigentlich alle interaktiven Methoden
anwendbar sein.

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>Im Leistungskreis soll die Stärke angeblich 5 mm betragen(5 A) und
>irgendwie haben wir hier Probleme.

In den Rules schon minimale und maximale Leiterbahnbreite eingestellt?

MfG Spess

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
5A = ~2mm Leiterbahnstärke bei 35µ Cu und 30° zulässige
Temperaturerhöhung
