Forum: Mikrocontroller und Digitale Elektronik pca9515: einbaurichtung


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Heiner (Gast)


Bewertung
0 lesenswert
nicht lesenswert
hi, ich habe einen pca9515 im smd-gehäuse. leider ist kein punkt oder
keine kerbe oder sonstige markierung aufgebracht. jetzt weiß ich leider
nicht, in welcher richtung ich ihn einbauen soll. einziges
unterscheidungsmerkmal wäre die ausrichtung der beschriftung auf dem
chip. daher frage ich: wer hat den chip schonmal verbaut und kann
nachschauen, in welcher richtung die schrift orientiert ist? oder hat
sonst noch jemand eine idee?

hier das datenblatt:
http://www.elab-pascal.de/downloads/DOCs/PCA9515.pdf

von GAST (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Dann schau doch mal ins Datenblatt. Seite 8 oder 9.

von Heiner (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ja leider ist dieser Punkt nicht aufgedruckt/eingestanzt oder sonst
etwas.

von GAST (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Welches Gehäuse hast Du denn?

von Heiner (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

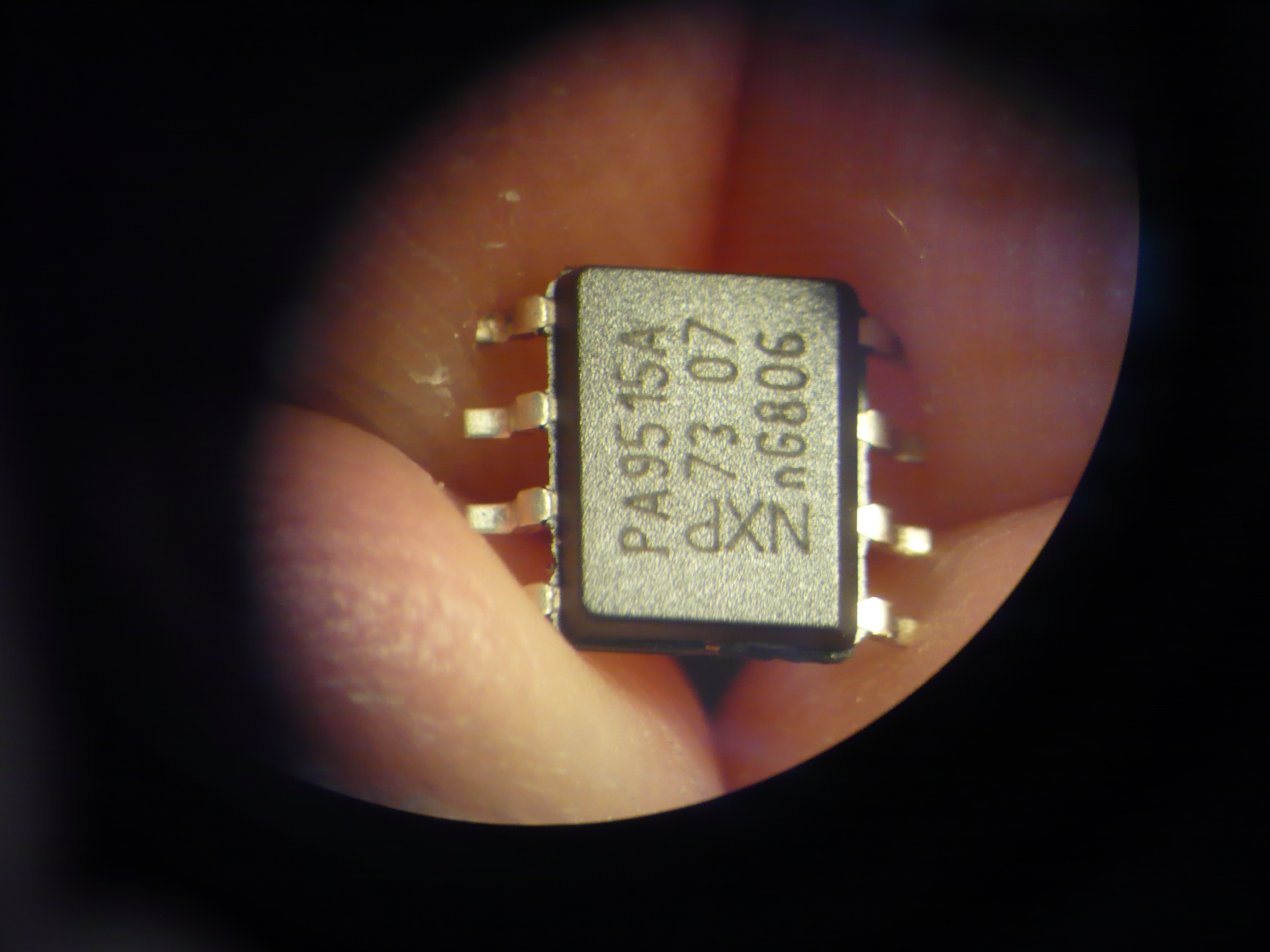

Vorderseite

von Heiner (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

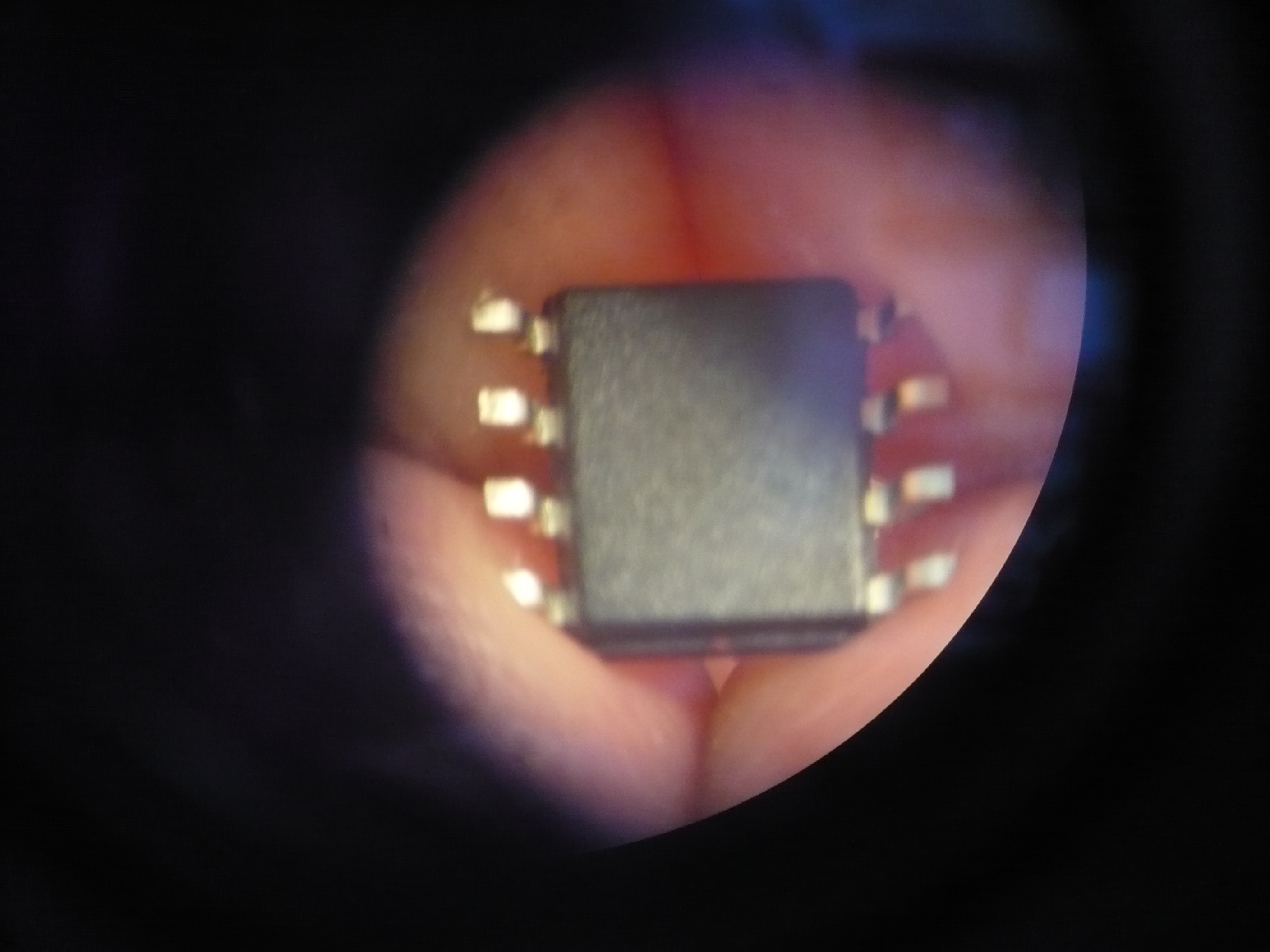

Rückseite

von Panzerknacker 176-671 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der ist doch auf einer Seite abgeschrägt.
Da ist Pin 1.

von Panzerknacker 176-671 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der ist doch auf einer Seite abgeschrägt.
Da ist Pin 1.
 Bei deinem 1ten Bild rechts unten Pin 1 links unten Pin 8

von GAST (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das habe ich gemeint, als ich schrieb, er soll mal ins Datenblatt
schauen. Auf Seite 8 ist das sehr deutlich zu sehen und auch markiert.

von EGS (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Genau entweder eine Seite ist abgeflacht, Punkt eingestanst/markiert
oder einen Ecke abgeschrägt. Ab und zu gibt es auch noch die Variante
eines weißen Striches auf dem Bauteil.

von Panzerknacker 176-671 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Datenblatt Seite 8

von Heiner (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ok, danke! :-)
