Forum: Mikrocontroller und Digitale Elektronik Bosch GSM 509 Display


Autor: vlad_tepescj (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hab hier eion altes Handy (Bosch GSM 509) geschlachtet, hauptsächlichst
wegen dem Display.
Leider steht auf dem Ding keine Typbezeichnung.

Hat jemand zugang zu einemn Service Manual zu diesem Handy, oder weiß,
wie man das Display ansteuert?

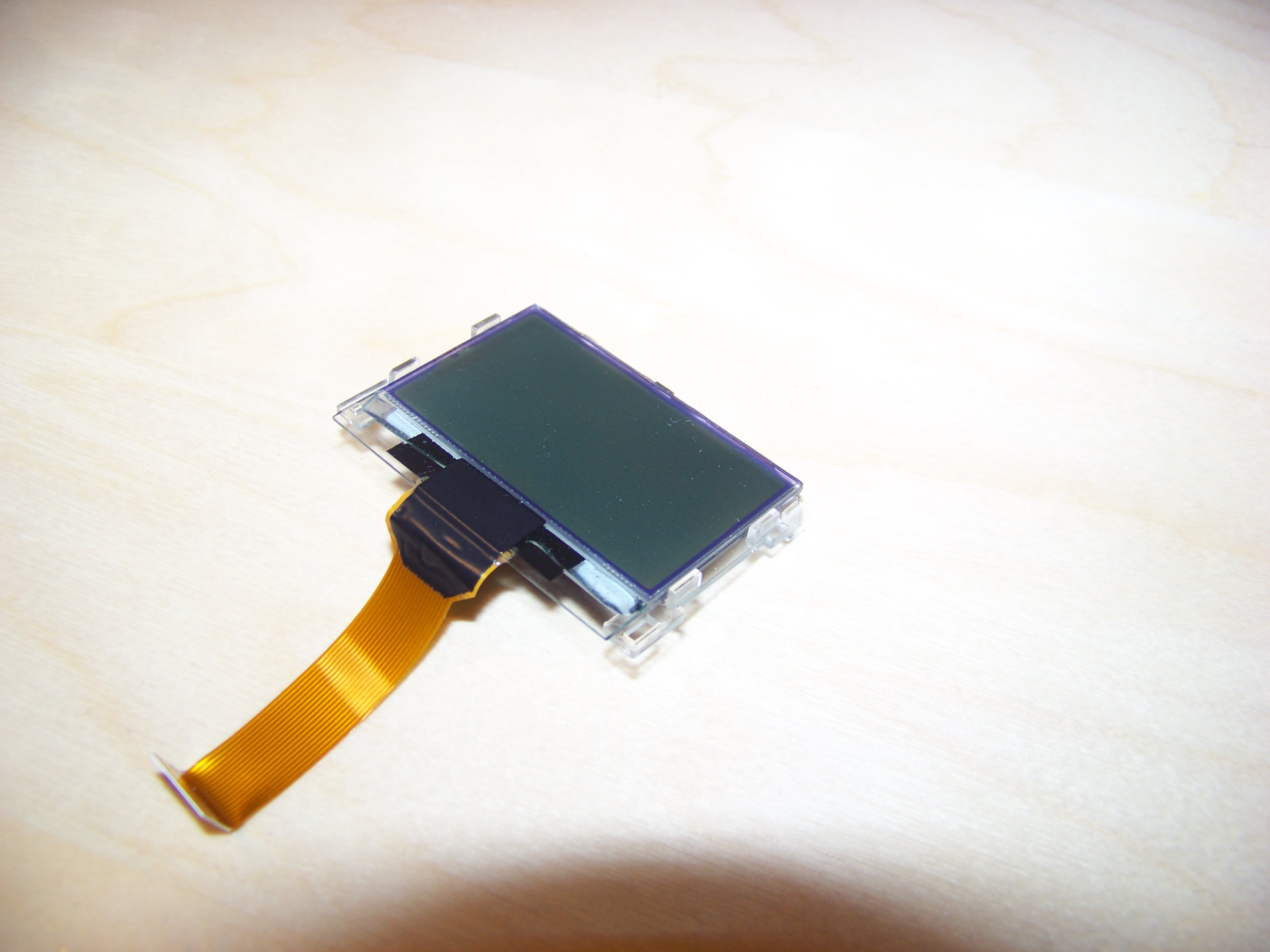

Kaum lesbar steht auf dem Display WY112313 und in einer anderen Ecke A4,
leider brachte mich das auch nicht weiter.
(hi-res-Photo im Anhang)
Das Interface zum Board ist 17pins breit.
vorm Display wird das Kabel breiter, die zusätzlichen leitungen sind
aber nicht verunden (unter dem schwarzen isotape zu sehen - leider habe
ich kein scharfes Photo von dieser region hinbekommen)
die leitungen gehen alle in einen, auf dem Glas angebrachten
schaltkreis. von diesm aus gehen jede menge leitungen ins display.
