Hallo Leute!

Ich biete eine Adapterplatine für ein PIC18F4620. Sebstvertändlich
werden auch andere mehr oder minder pinkompatible Typen darauf laufen.
Ich habe jetzt z.B. ein PIC24HJ128GP204 im Einsatz. Lediglich ein paar
Korrekturen waren nötig.

Das Besondere an der Platine ist der Aufbau um MAX3232, was die
Möglichkeit bietet, die Platinen miteinander UART-technisch zu
verschlaufen. Ein rudimentärer Bus also. Siehe das Schema im Anhang im
nächten Posting.

Die Platine kann mittels Pinheader irgendwo in euren Testaufbau gesteckt
werden. Das UART-Ding ist immer dabei, was einfach praktisch ist.

Selbstredend hat die Platine einen Anschluss für ICD2. Wo kämen wir
sonst hin! ;)

Also meldet Euch!

Gruss
Dimitri

Autor: Dimitri M. (dimitri)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

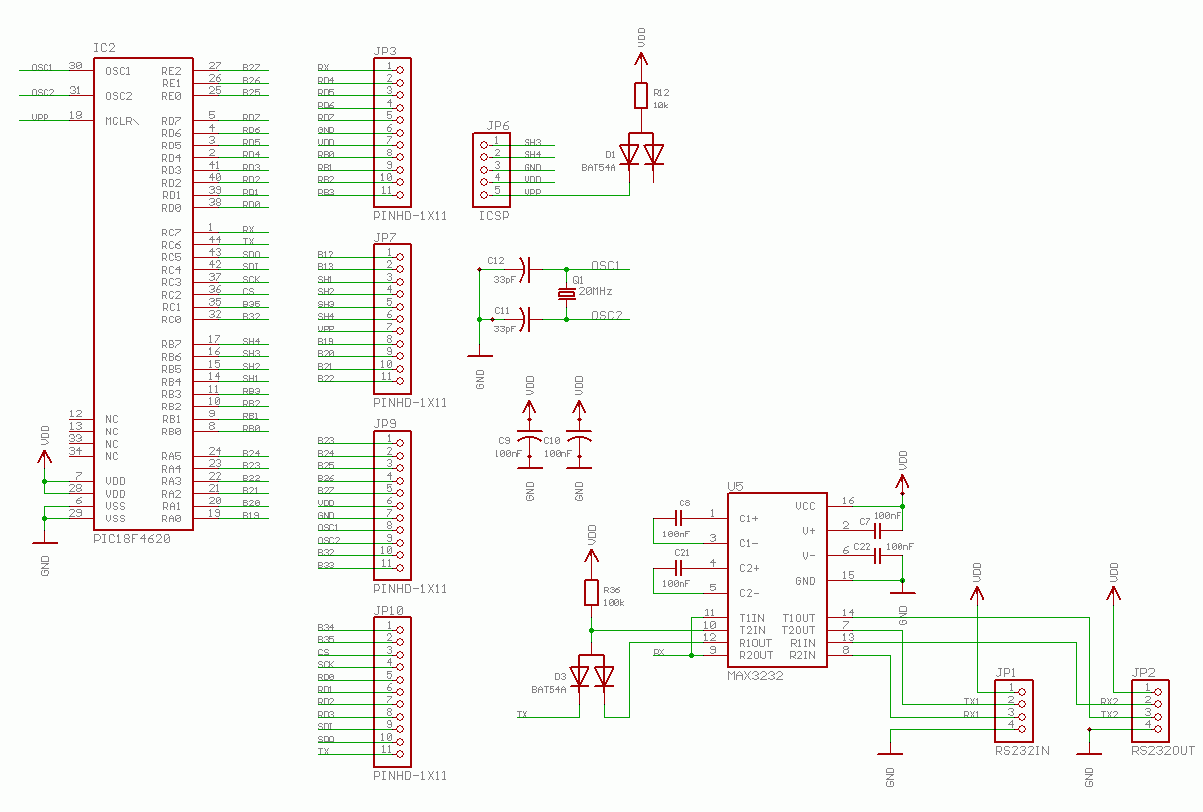

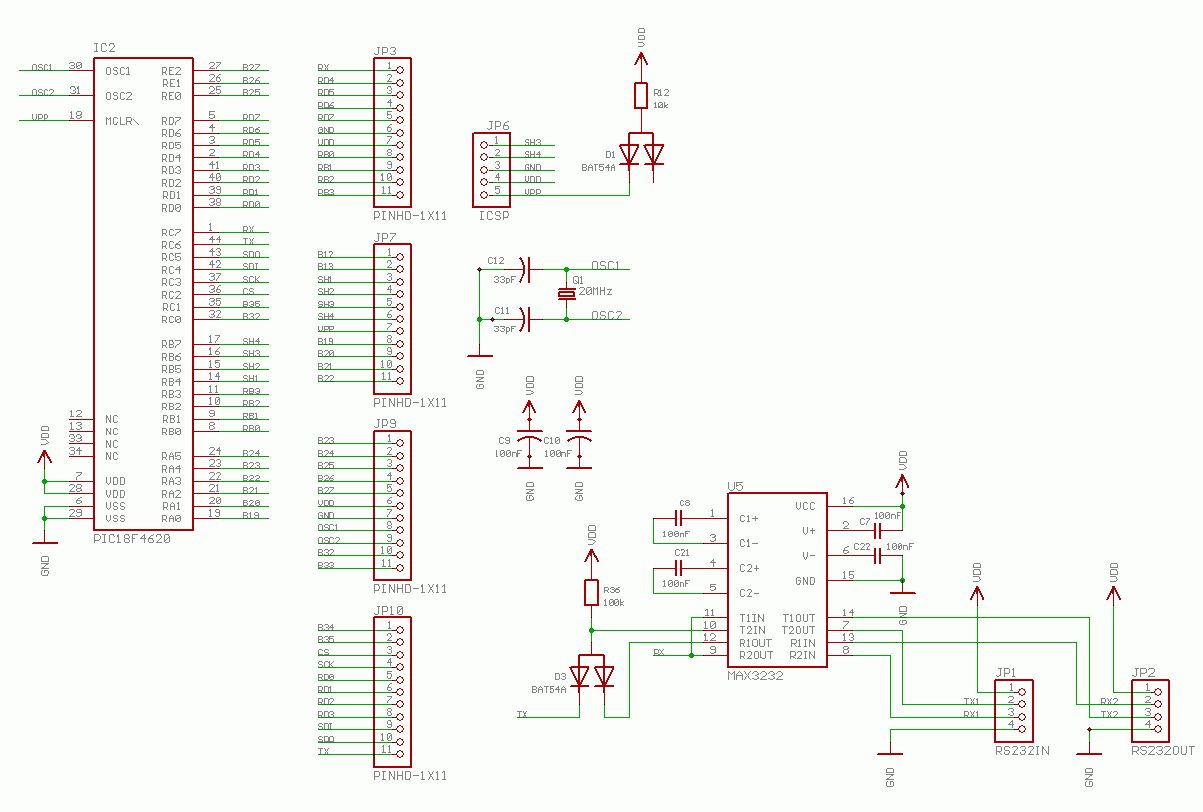

ups, falsch gepostet. Hier ist das Schema.

/Dimitri

Autor: Dimitri M. (dimitri)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

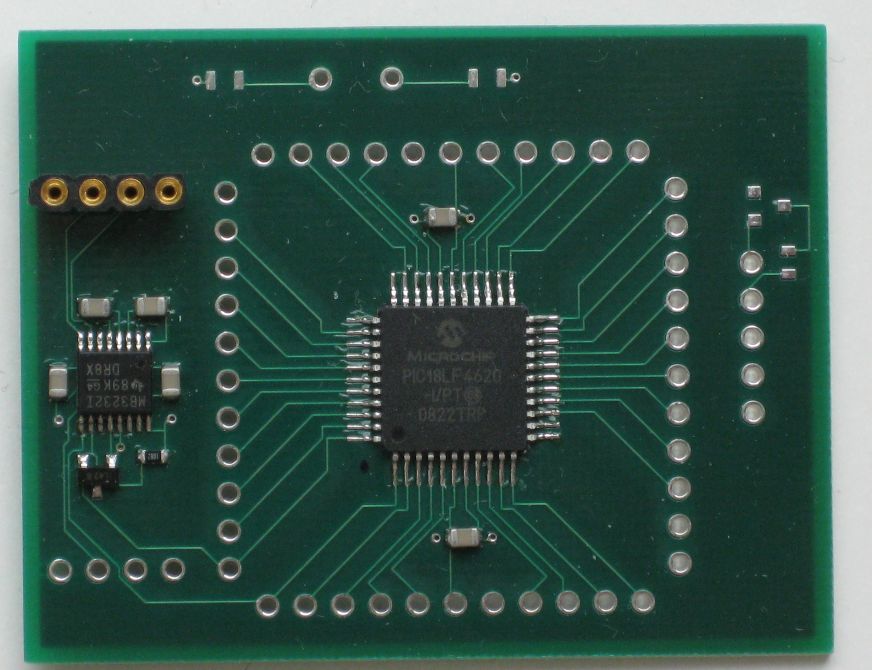

und so könnte es bestückt aussehen. Bitte bloss nicht darum bitten, gell
;)

/dimitri

Autor: vistageek (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich biete eine Adapterplatine für ein PIC18F4620.

Kannst du mir 10 Stück schicken? Ich würde das Porto übernehmen.

Autor: Dimitri M. (dimitri)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
vistageek wrote:
>>Ich biete eine Adapterplatine für ein PIC18F4620.
>
> Kannst du mir 10 Stück schicken? Ich würde das Porto übernehmen.

Ich habe etwa 20 solche Platinen. Sind übrigens 4layer mit je einem
Layer für GND und VCC.

Kontaktiere mich bitte über PN. Ich sitze in der schönen Schweiz unweit
der Reichsgrenze.

/Dimitri

Autor: Dimitri M. (dimitri)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Adapter sind alle weg. Wer zu spät kommt ;)

/Dimitri
