Forum: Platinen Steckverbinder identifizieren


Autor: Johannes S. (demofreak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

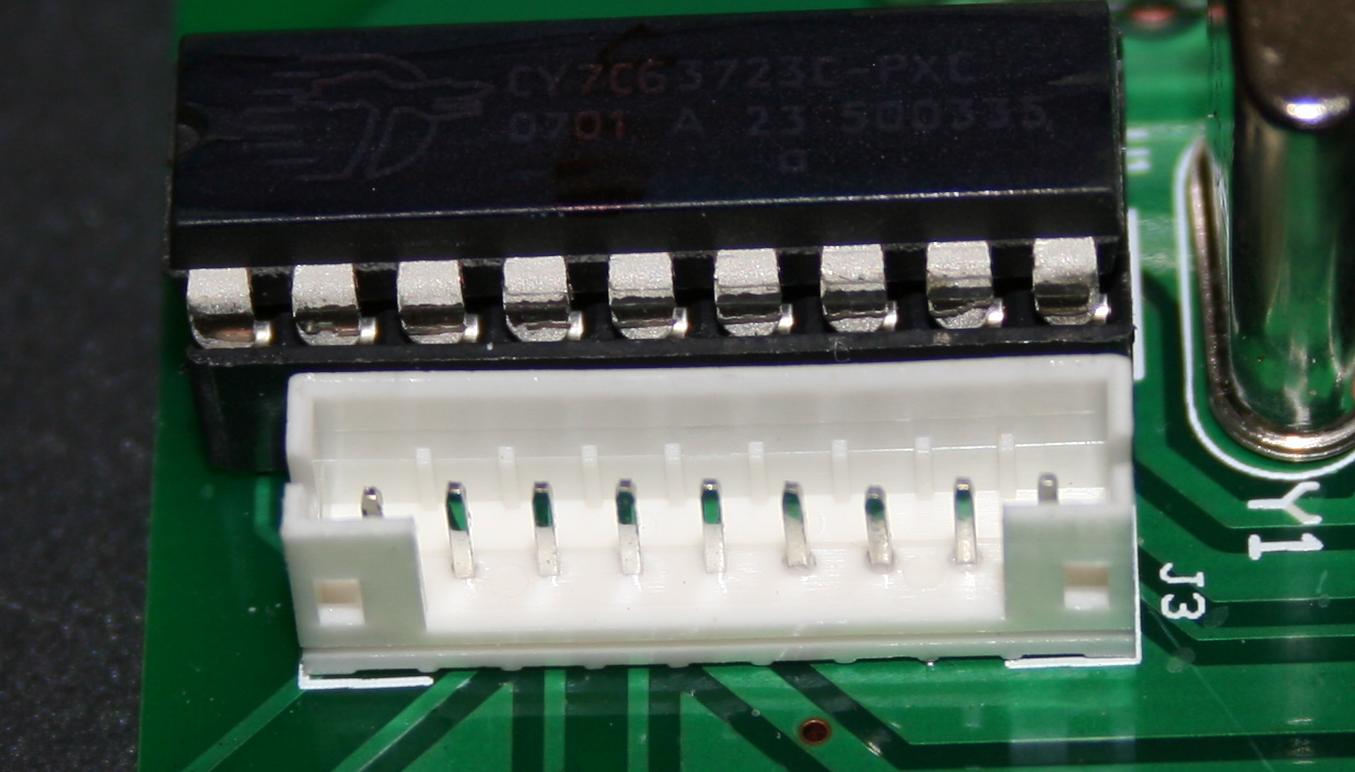

Hi,

wie heißt dieser Steckverbinder bzw. unter welchem Namen finde ich den
in Eagle/KiCAD?

Gruß,

/Hannes

Autor: Johannes S. (demofreak)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

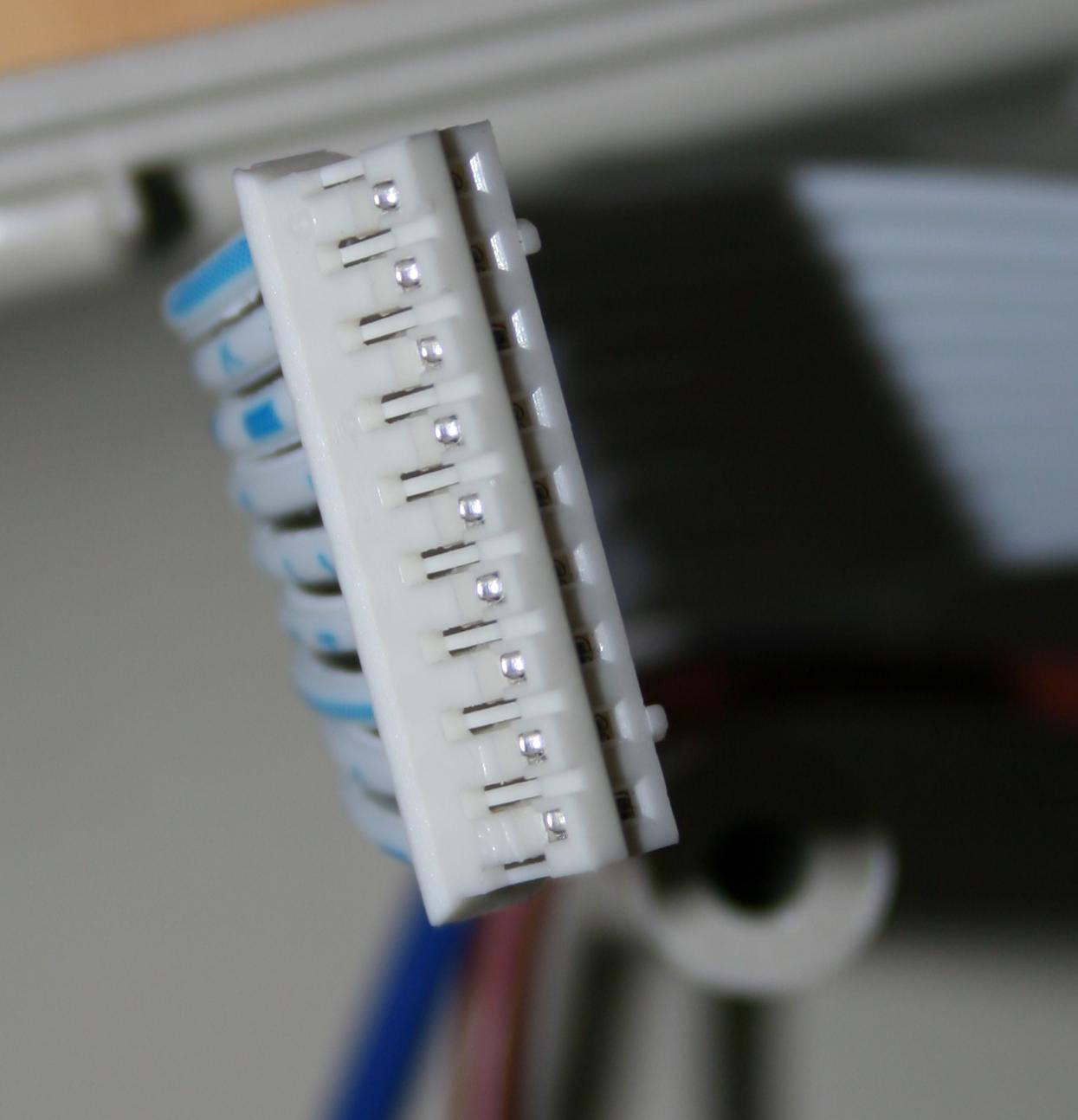

Female dazu...

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schau Dich mal bei JST oder Molex um.
Maße wäre hilfreich für die Typenfestlegung.

Gruß

Autor: Johannes S. (demofreak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gast wrote:
> Maße wäre hilfreich für die Typenfestlegung.

Desterwegen der Schaltkreis dahinter. ;)
Ich hoffe einfach, dass irgendwer den Steckverbinder einsetzt und gleich
sagen kann, was das für einer ist. ;)

/Hannes

Autor: Johannes S. (demofreak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JST war ein guter Tipp, das hier sieht passend aus:

http://de.farnell.com/jst-japan-solderless-termina...

Danke.
