Hey zusammen,

ich hab ein Problem mit meiner Komparatorschaltung, sie will einfach
nicht funktionieren! Ich bin ziemlich sicher, mich nicht verlötet zu
haben.

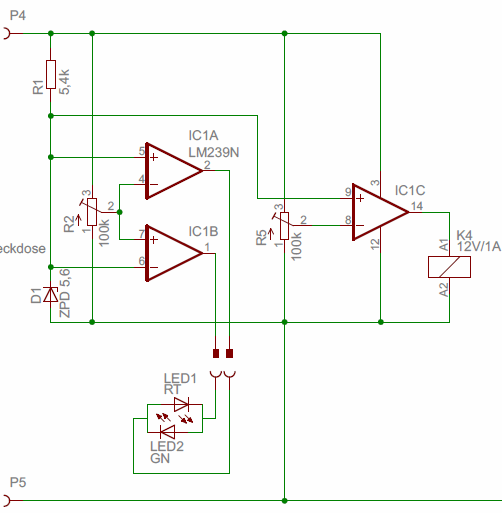

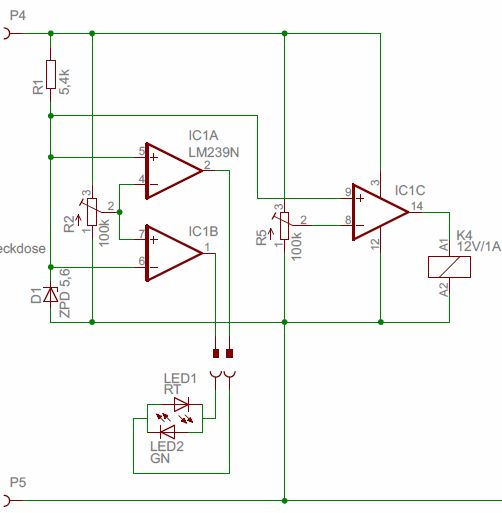

an P4 liegen 12V, an P5 0V. Die Schaltung soll als Batterieschutz
dienen, wenn alles OK ist, leutet die LED grün, bei niedriger Spannung
rot, und bei zu niedriger Spannung soll das Relais schalten!

Aber weder LED noch Relais schaltet!


An den Eingängen liegen auch die jeweiligen Spannnungen an, nur an den
Ausgängen liegt immer 0V an! Was hab ich falsch gemacht?

Danke schonmal!

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der LM239 hat open collector Ausgänge.

Autor: Wayne Monga (vibra)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin

ich würde mal behaupten ganz einfach nur vergessen das Datenblatt zu
lesen :P
'open Drain'

Autor: holger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der LM239 hat Open Drain Ausgänge.
Der schaltet nur gegen GND.
High Pegel bekommst du nur mit Pullup.

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Open Drain Ausgänge"

Das Ding ist bipolar, nicht MOS.  :)

Autor: Huy Chau (cyverboy2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mensch danke....ich depp! gleich mal umbauen :(

Autor: aha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fuer Stromsparanwendungen wichtig : immer mindestens 20mA die LED
runterlassen. Und das Relais sollte mindestens 100mA ziehen, besser
mehr, sonst wird die Batterie nie leer.

Autor: holger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Fuer Stromsparanwendungen wichtig : immer mindestens 20mA die LED
>runterlassen. Und das Relais sollte mindestens 100mA ziehen, besser
>mehr, sonst wird die Batterie nie leer.

Ha, ha. Typischer Kundenwunsch:
Wenn die Batterie leer ist, soll dies durch eine
100W Lampe angezeigt werden ;) Sonst sieht das ja keiner.
