Hallo lieber Leser,

folgende Bauteile suche in für Target

1) WAGO 733-338 -   Wago Klemme 8-polig

2) WAGO 734-132 -   Wago Klemme 2-polig

Falls die jemand erstellt hat, wäre ich über eine Info und ggf. über das
Bereitstellen dankbar.

gruß
Tom

Autor: sam (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ist so ein bauteil nicht schnell erstellt?

ich musste mir mal einen 130poligen stecker in die bauteilbibliothek
einfügen ... das hat schon ein weilchen gedauert.

Autor: MeinWago (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So einfache Bauteile sind doch in 3 Minuten gemacht. Das CXF-File mit
den zwei Bauteilen kannst du im Menü Bauteile einlesen. Check nochmal
die Maße.

Autor: tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo MeinWago!

Vielen Dank. Ich muss das Bauteilerstellen wohl noch üben.

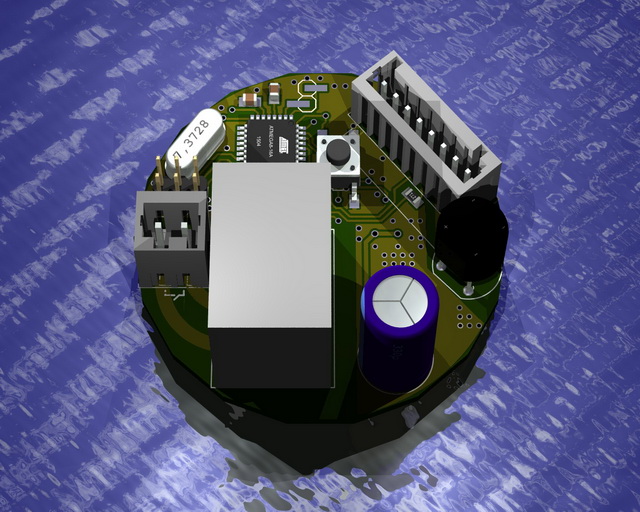

Es erfüllt seinen Zweck, bekommt man in Target auch solche Bauteile hin:
http://www.mikrocontroller.net/wikifiles/3/37/Rfid-modul.jpg ?

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaub, das war Eagle-3D, oder? Das arbeitet mit einem Raytracer
hintendran, Povray heißt der.

Autor: Marc D. (seek)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
super, danke für Deine Antwort Seven.

Ja das war wohl eagle.

Autor: Matthias D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo tom,

natürlich kann man auch mit Target solche 3D-Bauteile erstellen. Man
kann sie sogar nachher frei im Raum live vor sich drehen! Und man
braucht dazu keine weitere zusätzliche Software. Danach kannst du die
Daten sogar per STEP in ein Mechanik-CAD einlesen. Schau mal hier im IBF
Wiki:

http://server.ibfriedrich.com/wiki/ibfwikide/index...

Schöne Grüße, Matthias
