SMSC USB2241 Pins an SD Karte

Georg Gast 17.07.2009 18:25 #1338346

Hi,

ich habe mal eine Frage, bei der ich irgendwie nicht weiterkomm.

Ich möchte meine microSD Karte mittels USB vom PC als Mass Storage
Device erkennen lassen.
Dazu habe ich mir einen USB2241 von SMSC gekauft (Datenblatt:
http://www.smsc.com/media/Downloads_Public/Data_Sheets/2240_2241.pdf).
Nun möchte ich die richtigen Pins anschließen. Und genau hier ist mein
Problem. Ich schließe folgendes an:
SD-Karte
Pin1 CD/DAT3     Pin26 Card Detection
Pin2 CMD         Pin11 SD_CMD
Pin3 Vss         Pin37 GND
Pin4 Vdd         Pin6 Vdd33
Pin5 CLK         Pin9 SD_CLK
Pin6 Dat0        ?
Pin7 Dat1        ?
Pin8 Dat2        ?

Meine Frage: Wo soll ich die mit ? gekennzeichneten Pins anschließen?
Danke!

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

M. G. (looking) 17.07.2009 18:39 #1338367

Vermutlich SD_D0...SD_D2.
Beim Pin CD/DAT3 könnte es evtl. sein, dass dieser an SD_D3
angeschlossen wird.

Wo hast Du den Chip gekauft, in welchen Stückzahlen und zu welchem
Preis?
Danke.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Christian R. (supachris) 17.07.2009 18:51 #1338384

M. G. schrieb:

> Wo hast Du den Chip gekauft, in welchen Stückzahlen und zu welchem
> Preis?
> Danke.

Mittlerweile gibts den bei Farnell in Einzelstückzahlen für 3,81 netto
das Stück.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Georg Gast 17.07.2009 19:27 #1338409

Ja genau, bei farnell.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Georg Gast 17.07.2009 19:35 #1338422

Wenn ich das so anschließe, wie looking vorschlägt, wofür sind dann
SD_D4...SD_D7?

Antwort Zitieren Bearbeiten Löschen Melden Danke

M. G. (looking) 17.07.2009 19:50 #1338439

Georg schrieb:
> Wenn ich das so anschließe, wie looking vorschlägt, wofür sind dann
> SD_D4...SD_D7?

Vielleicht für MMCplus, dort wird ein 8-Bit Datenbus verwendet?
http://www.hardwarebook.info/MMCplus

SDHC kann auch 8-Bit:
http://www.hardwarebook.info/Secure_Digital

Antwort Zitieren Bearbeiten Löschen Melden Danke

Jochen M. (jochenmaier1973) 15.11.2009 10:29 #1483024

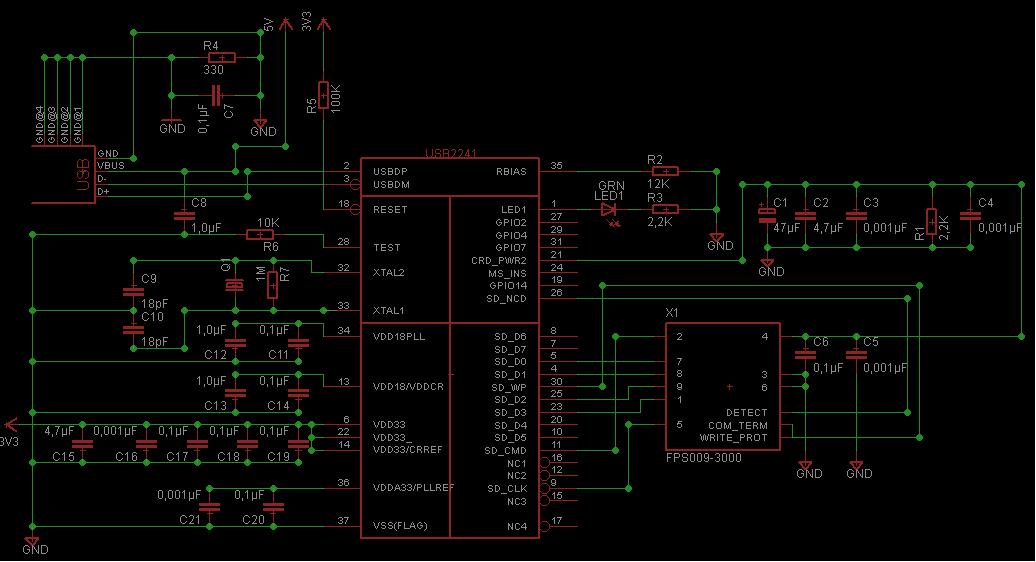

Habe jetzt den USB2241 an den SD-Connector angeschlossen. Ist alles so
richtig? Welche Kondensatoren kann ich weglassen?

Datenblätter und Application Notes:

http://www.smsc.com/media/Downloads_Public/Data_Sheets/2240_2241.pdf
http://www.smsc.com/media/Downloads_Public/Data_Briefs/2240_2241db.pdf
http://www.smsc.com/media/Downloads_Public/usb/evb2240.pdf
http://www.smsc.com/media/Downloads_Public/usb/evb2240user.pdf

Angehängte Dateien:

usb-flashmedia.sch (259 KB)


Antwort Zitieren Bearbeiten Löschen Melden Danke
