Hi,

ich bin dabei mir die passenden Parameter für meinen regler für eine
Aufwärtswandler-schaltung zu suchen.
Dies möchte ich mit Matlab/Simulink realisieren.
Hier die schaltung eines aufwärtswandlers:
http://de.wikipedia.org/wiki/Aufw%C3%A4rtswandler

Nun weis ich jedoch nicht wie ich auf die Übertragungsfunktion meines
Stellgliedes komme. mir ist klar was für eine übertragungsfkt. ich habe
wenn der schalt geöffnet ist. Mir ist auch klar was für eine ich habe
den der schalter geschlossen ist. ich weis jedoch nicht wie ich diese
zwei zustände in einer übertragungsfunktion kombinieren kann. wäre nett
wenn ihr mich dabei unterstützen könntet, damit ich dieses Stellglied in
Simulink darstellen kann.

Danke schon mal!
gruß
chris.

PS: Für die, die es interessiert: es handelt sich um eine ledekette die
mit einem DSP (TI - Piccolo A) über PWM gesteuert werden kann durch eine
stromregelung(Highside messung mit INA)...für weiter infos steh ich gern
zur verfügung. fragt einfach


Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

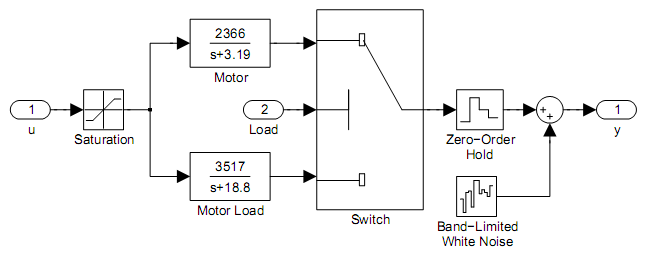

Mach es doch mit einem Switch (siehe Anhang).

Kennst du Spice?
http://www.linear.com/designtools/software/

Autor: Thomas (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ups...

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
