hey

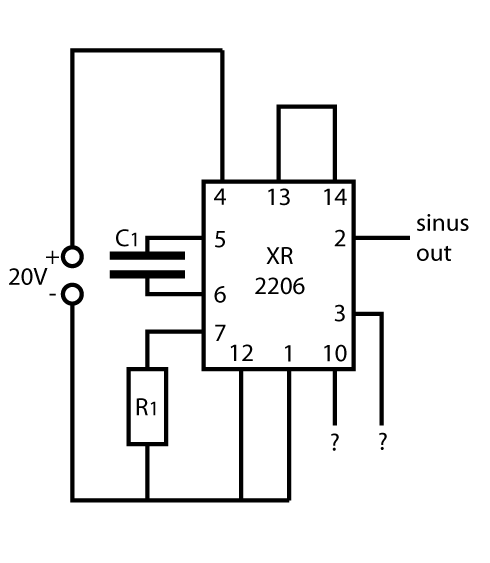

ich arbeite grade mit einem XR2206. Jedoch weiß ich nicht was an Pin 3
und 10 gehört. Aus dem Datenblatt werd ich auch nicht schlau.

Aus Pin 2 soll ein Sinus mit 150kHz kommen. Dazu ist R1=66kOhm und
C1=100pF.
Richtig oder ?

Ach ja, gehört zwischen pin 13 und 14 noch ein widerstand? falls ja wie
groß?

Für hilfe wäre ich sehr dankbar.

grüße
Markus

Autor: Stephan M. (stephanm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Markus schrieb:
> ich arbeite grade mit einem XR2206. Jedoch weiß ich nicht was an Pin 3
> und 10 gehört. Aus dem Datenblatt werd ich auch nicht schlau.

Bild 2?

> Aus Pin 2 soll ein Sinus mit 150kHz kommen. Dazu ist R1=66kOhm und
> C1=100pF.
> Richtig oder ?

Seite 4: Recommended Timing Components: 0.001µF <= C <= 100µF

> Ach ja, gehört zwischen pin 13 und 14 noch ein widerstand? falls ja wie
> groß?

Bild 2: 500 Ohm-Trimmer.

Stephan

Autor: Hans M. (fuxdancer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hehe XR2206, wieder Mal das geliebte Teil aus der Steinzeit.
Aber man kann nichts sagen, gut ist er immer noch. ;]
