Flexprint-Buchse in Eagle gesucht

Hans Gast 25.11.2009 18:58 #1496102

Hallo Zusammen,

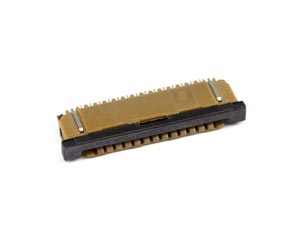

ich habe mir die 14 polige Flexprint-Buchse von Pollin mit der
Bestellnummer 450 969 geholt, allerdings finde ich in Eagle kein
passendes SMD Package dazu. Weiß jemand wo ich ein solches SMD Package
finden kann? Wäre für jede Antwort dankbar!

Gruss Hans

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Lothar M. (lkmiller) Moderator (Firma: Titel) 25.11.2009 19:08 #1496110

> Weiß jemand wo ich ein solches SMD Package finden kann?
Im Datenblatt ist idR. eine Layoutempfehlung. Dazu etwas Übung und nach
15 min. hast du das Symbol und das Package und das Device.
So mache ich das immer, denn dann bin ich selber schuld, wenn was nicht
passt.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Hans Gast 26.11.2009 00:40 #1496508

Danke für die Antwort, jedoch habe ich noch nie eine Bauteil selber in
Eagle hergestellt. Weiß jemand wo ich ein fertiges passendes Package
herbekomme?

Antwort Zitieren Bearbeiten Löschen Melden Danke

Bertram S. (bschall) 26.11.2009 07:42 #1496562

Alleine in der Zeit zwischen deinen Beiträgen hättest du locker die Doku
lesen können und ca. 20 Buchsen bis ins kleinste Detail zeichnen
können...

Antwort Zitieren Bearbeiten Löschen Melden Danke
