BF1009 in LTspice simulieren

Kapitän Nuss Gast 19.01.2010 16:27 #1561057

Lesenswert?

•

Wie kann ich den BF1009 (Dieses sensationelle Angebot ist bei Pollin
leider ausverkauft!) mit LTspice simulieren.
Bei Infineon habe ich diese Datei heruntergeladen.
Da ich mit LTspice ein absoluter Anfänger bin, habe ich keinerlei Ahnung
wie ich das in LTspice reinbekomme.

Angehängte Dateien:

V49V06V0.S2P (2,6 KB)

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Kapitän Nuss Gast 20.01.2010 15:33 #1562552

Lesenswert?

•

▲
▼

Kann das keiner?
Seufz, ich bin traurig   :-(

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ingolf O. (headshotzombie) 20.01.2010 16:47 #1562712

Lesenswert?

•

▲
▼

Google mal nach LTSpice und nach dt. Anleitung:
http://www.iee.et.tu-dresden.de/~muellerj/simulation/Spice.pdf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut S. (helmuts) 20.01.2010 18:36 #1562875

Lesenswert?

•

▲
▼

Das ist kein SPICE-Modell sondern eine Datei mit S-Parametern. Das taugt
zwar nach einer Umwandlung für die Kleinsignal(.AC) Analyse, aber du
willst ja wahrscheinlich lieber im Zeitbereich(.TRAN) oder
Arbeitspunkte(.DC)  simulieren.

Besser du lädts dir diese zip-Datei herunter.
http://groups.google.com/group/de.sci.electronics/msg/056b1065a3537206

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Kapitän Nuss Gast 22.01.2010 13:24 #1565535

Lesenswert?

•

▲
▼

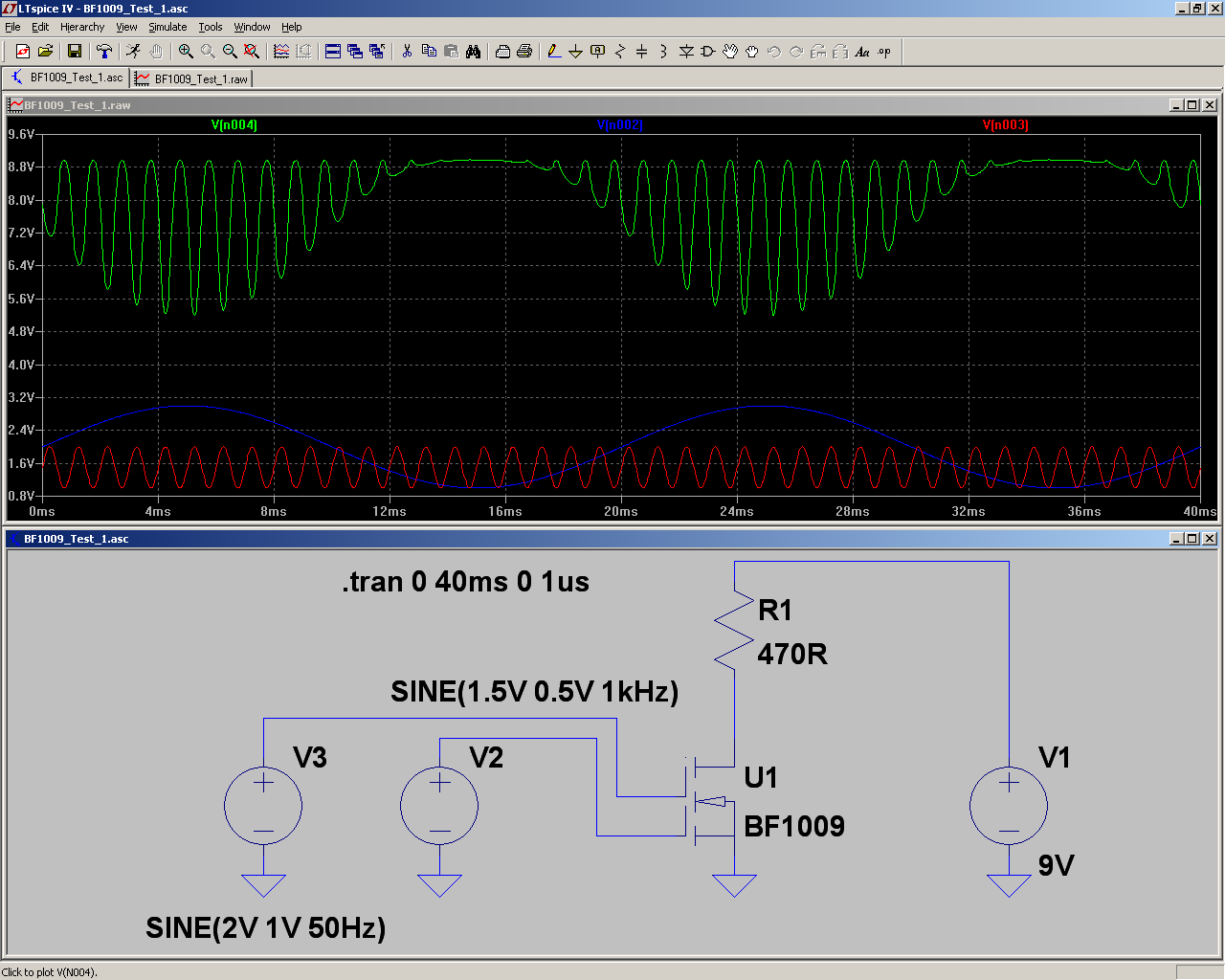

Habe jetzt mal dieses hier simuliert.
Stimmt das so?
Das wäre auch im Grunde meine Anwendung, der BF1009 als schneller
Variable Gain Amplifier.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden
