Hi Leute, ich hab n Problem.

Ich hab hier schon mal wegen dem Lanchip ENC28J60 gefragt und hab
dank eurer hilfe jetzt die richtige Schaltung gefunden.

Jetzt habe ich aber ein Problem mit meinem MAGJACK
Ich hab den TRJ0011 von Trxcom

http://www.neuhold-elektronik.at/datenblatt/N3500.pdf

wenn ihr da rein schaut seht ihr das links, die anschlüsse die zum
LanChip gehen nicht durchgängig nummeriert sind sondern vertauscht.

Heißt das jetzt das die Pins auch vertauscht sind oder wie ist das?
Ich versteh das nicht so richtig.

Bzw wollt ich fragen obs für diesen MAGJACK schon eine eagle library
gibt. Ich kann sie leider auch nicht selber zeichnen da ich ja nicht
weiß
wie das jetzt mit den anschlüssen ist.

MfG
Mörth Stefan

Autor: LAN-Anfänger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich habe auch das Problem mit dem TRJ0011.
Es gibt zwar genug Schaltungen im Internet, wie man den TRJ0011 mit dem
ENC28J60 verbindet, aber irgendwie kann ich die PIN-Belegung (1-8) im
Datenblatt nicht finden. Es sind nur Pin 9-12 beschriftet.

Mit googln hatte ich keinen Erfolg...

Autor: Daniel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Pin Nummern müssten genauso sein wie zB bei der hier:
http://www.haloelectronics.com/pdf/fastjack-10-100-tx.pdf

Autor: M. B. (freiberger77)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

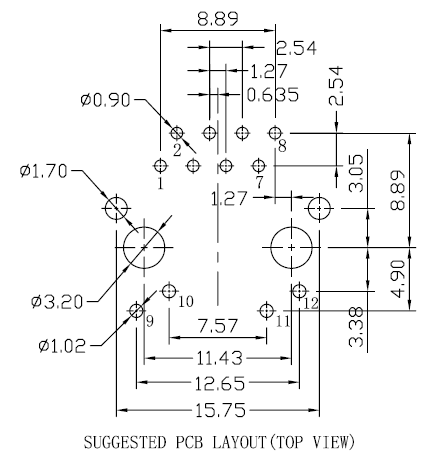

Für Alle, die es noch interessiert,
hier die Pinbelegung direkt vom Hersteller.

Habe es auch getestet... Webserver läuft...
