IR Sender Schaltung

tom Gast 30.01.2010 11:14 #1576031

Hallo,

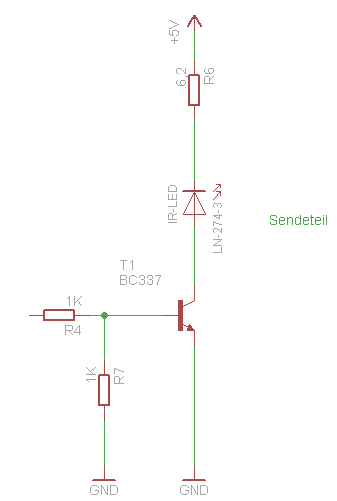

könnt ihr bitte einen kurzen Blick auf die Schaltung werfen  ? Ist die
soweit OK ?

Danke
tom

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Otto Gast 30.01.2010 11:16 #1576032

LED falsch rum?

Antwort Zitieren Bearbeiten Löschen Melden Danke

tom Gast 30.01.2010 11:25 #1576045

Oh ja stimmt.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Michael M. Gast 30.01.2010 11:51 #1576067

sinn von R7?

Antwort Zitieren Bearbeiten Löschen Melden Danke

karl Gast 30.01.2010 12:36 #1576122

>sinn von R7?

Pull-Down für Transistorbasis

Antwort Zitieren Bearbeiten Löschen Melden Danke

Michael M. Gast 30.01.2010 12:49 #1576149

schon klar... sinn davon?

Antwort Zitieren Bearbeiten Löschen Melden Danke

Marcus Gast 30.01.2010 12:55 #1576155

Schnelleres Leerräumen der Basiskapazität beim Abschalten.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Michael M. Gast 30.01.2010 13:12 #1576183

das macht die push-pull-stufe hinter dem basiswiderstand auch.
außerdem reden wir von ~40kHz.

R7 ist sinnfrei...

Antwort Zitieren Bearbeiten Löschen Melden Danke

Marcus Gast 30.01.2010 13:42 #1576225

Michael M. schrieb:
> das macht die push-pull-stufe hinter dem basiswiderstand auch.

Die kann ich aber in der Zeichnung nicht erkennen :P

Antwort Zitieren Bearbeiten Löschen Melden Danke

Michael_ Gast 31.01.2010 21:26 #1578134

R6 kommt mir etwas groß vor. Üblicherweise können moderne IR-LED im
Impulsbetrieb 200mA verkraften. Rechne alles nochmal durch. Es kommt der
Entfernung zugute.

Antwort Zitieren Bearbeiten Löschen Melden Danke
