suche Eagle Unterstützung + Platine ätzen

[erwind (Gast)]

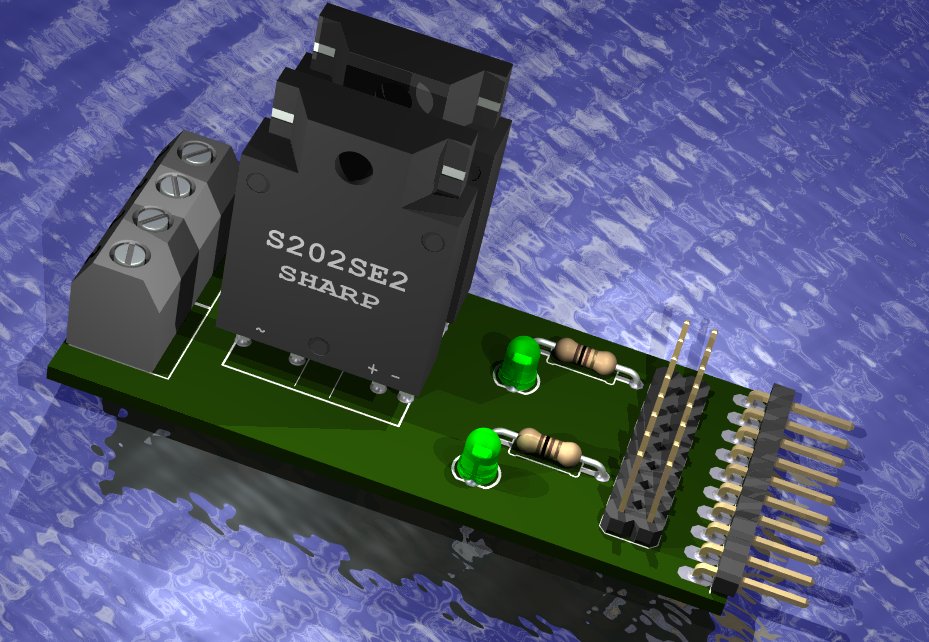

Ich hab das Layout mal versucht mit Eagle anzupassen,
war aber auch nicht so Erfolgreich das man das
an einem Fertigungs-Dienst übergeben kann.

suche
- für Eagle-Layout Unterstützung
- 2 kleinst Prototypen Platinen
  (1x Rollo Aktor mit 2 SSR's und
   1x Fußboden Ventil Anteuerung je 1 SSR )

MfG

[David .. (volatile)]

Also nochmal von vorne. Du brauchst genau was?
Was springt dabei raus?

[erwind (Gast)]

... Platine (Prototyp) ätzen.
Habe eine Layout Vorlage, die braucht aber noch ein wenig Überarbeitung.

- Anschlüsse sollten steckbar sein
- Varistor muss noch dazu

biete VB 30,- für 2 Prototypen Platinen

MfG

[Tobi P (Gast)]

Schaltplan ?
