unbekannte schaltung mit ne 555 und power darlington

Thomas S. Gast 11.02.2010 16:46 #1593836

Lesenswert?

•

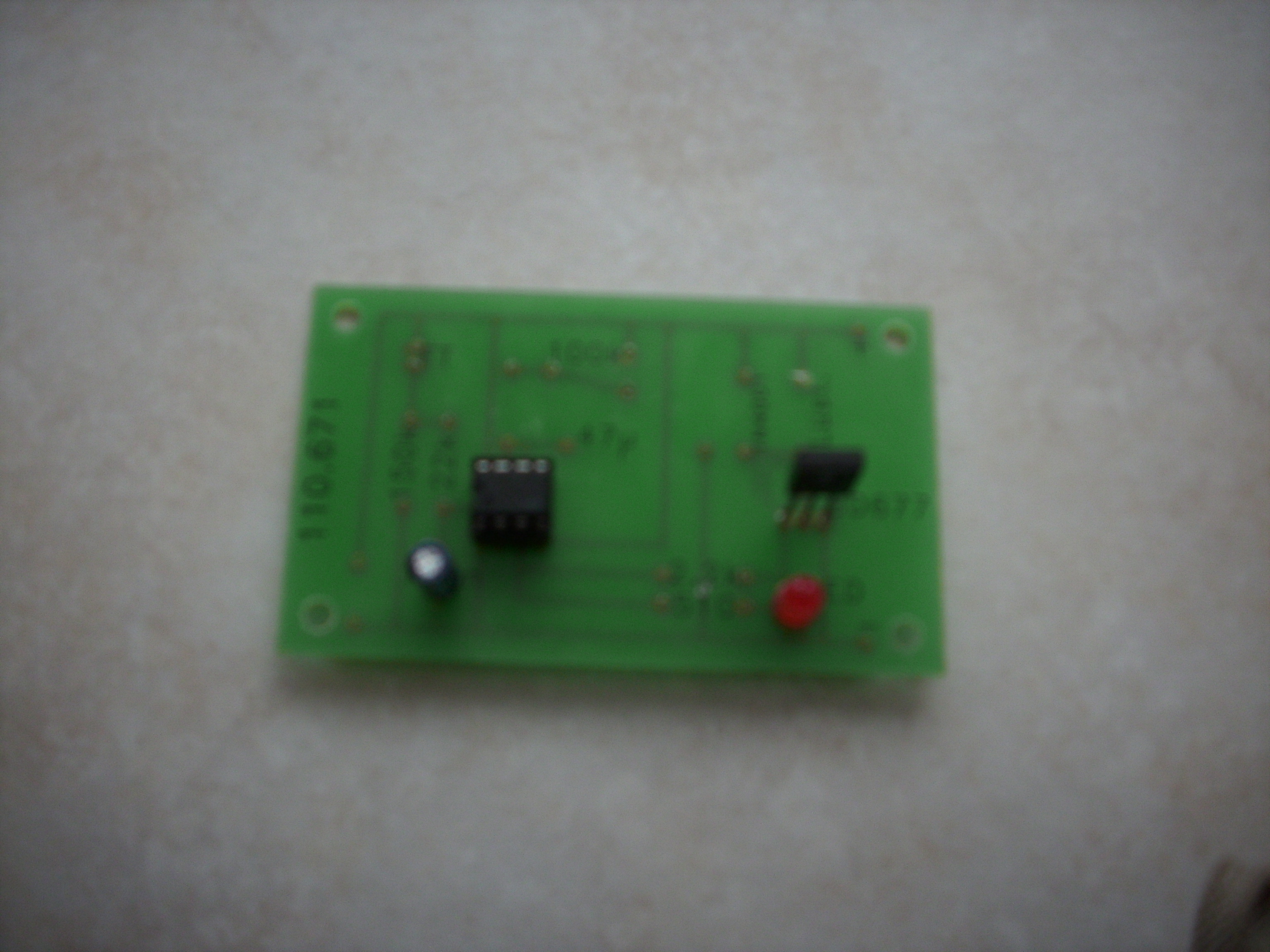

ich hab diese platine von meinem lehrer bekommen und er wusste selber
nicht was da für eine schaltung rauskommt. ich wollte jetzt wissen wofur
das ist?ich hab schon ein paar teile reingelötet. die platine hat die
aufschrift 110.671 und ist glaub ich von opitec.de aber da hab ich das
nicht gefunden

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

lassativ Gast 11.02.2010 16:53 #1593850

Lesenswert?

•

▲
▼

...ein ausgereiftes deutsches HiTech Produkt fuer die Schule 98,90€+MwSt

Antwort Zitieren Bearbeiten Löschen Beitrag melden

B. M. Gast 11.02.2010 16:56 #1593855

Lesenswert?

•

▲
▼

Bei der Bildschaerfe und Beschreibung wuerde ich auf einen
Fluxkompensator tippen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christian K. (christian_rx7) 11.02.2010 16:59 #1593863

Lesenswert?

•

▲
▼

GRATULATION!!!
Mit so vielen Byte so wenig brauchbares Bildmaterial bereit zu stellen.
1. kauf dir eine Digitalkamera mit Macro Funktion
2. lerne diese zu benutzen
3. lies dir die Informationen im Forum zu den Bildformaten
4. halte dich daran und stelle ein brauchbares (scharf, sinnvolle
Größe,...) Bild online

Zu deinem zweiten Problem, erstelle doch mal einen Schaltplan und
vergleiche diesen mit den Standardschaltungen in den Datenblättern des
NE555, damit sollte sich deine Fragen wahrscheinlich klären lassen.

Christian

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Fotograf Gast 11.02.2010 17:06 #1593878

Lesenswert?

•

▲
▼

Licht einschalten!
Stromversorgung an die Schaltung anschließen!
Staunen nicht vergessen.
Die Leuchtdiode glimmt schon nbisschen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas S. Gast 12.02.2010 15:00 #1595132

Lesenswert?

•

▲
▼

pin6 und 7 werden mit nem kondenastor und einem 100k widerstand an minus
verbunden und das hab ich in nem schaltplan noch nicht gesehen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Fotograf Gast 12.02.2010 15:54 #1595222

Lesenswert?

•

▲
▼

Es muss nur der Kondensator an Minus/Masse gehen, der Widerstand aber
nach +.
pin 6 und pin 7 miteinander verbunden: so geschaltet ist es ein
monostabile Funktion.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
