Hallo!

Habe noch einige Leiterplatten auf Lager die ich gerne abgeben würde.
Die Leiterplatten sind für den Einbau in einem Hutschinengehäuse von
Bopla vorgesehen.
Anstelle des CPU's kann man z.B. einen AVR mit Adapterplatine aufsetzen
um folgende Funktionen zu nutzen:

- 10MBit Ethernet
- 2 Relais (Wechsler, 250V/8A)
- I2C Echtzeituhr (Gepuffert mit Gold-Cap)
- RS485 Bus

Die Baugruppe kann mit 7-25V AC und 8-30V DC versorgt werden.
Ausgangsspannung des Schaltnetzteils: 5V, Strom 500mA

Im Original war ein SC12 Prozessor von der Firma Beck eingesetzt.

Preis VHB :) Bei Interesse bitte Mail an br (at) pwrnet (punkt) de
schicken.

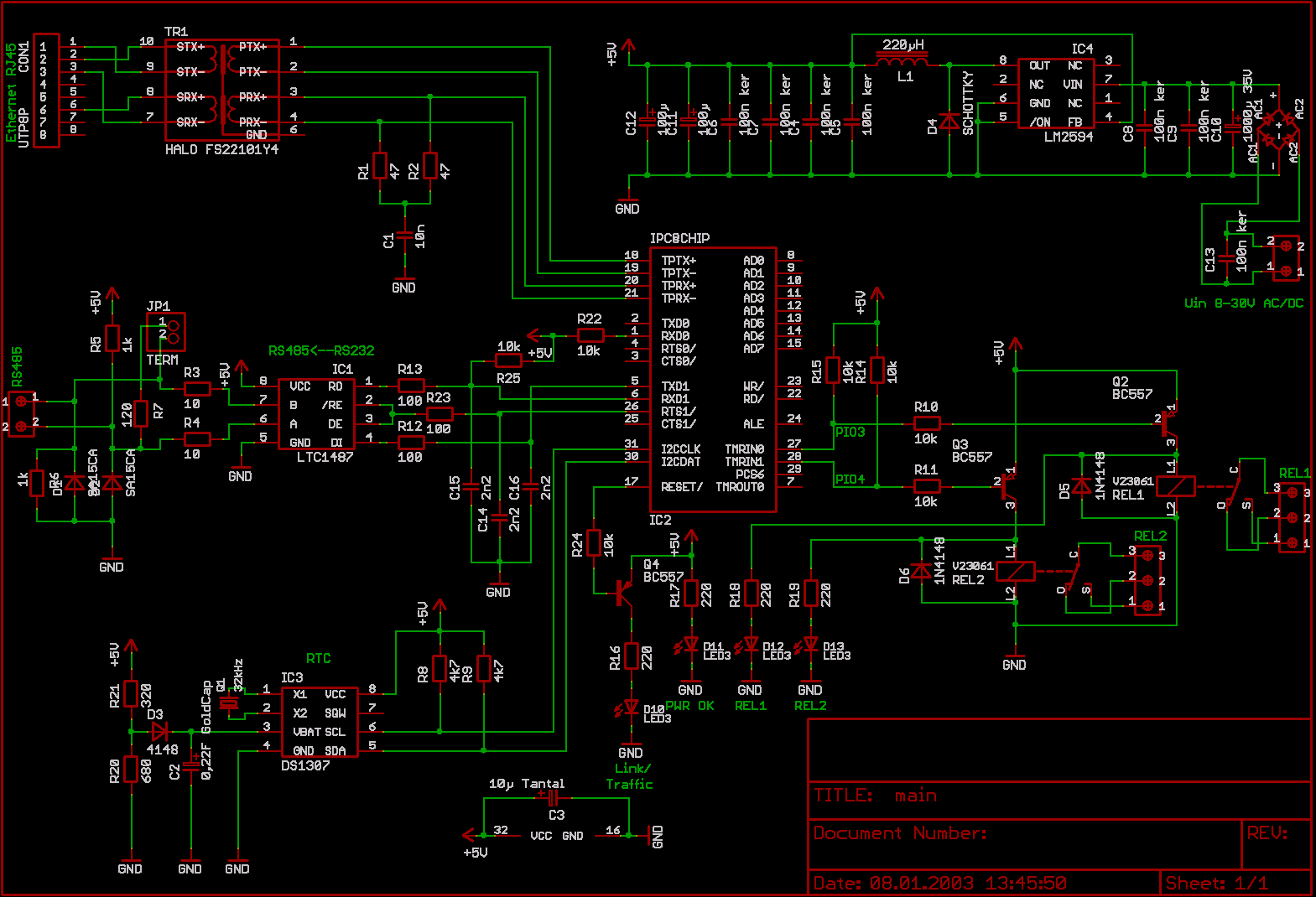

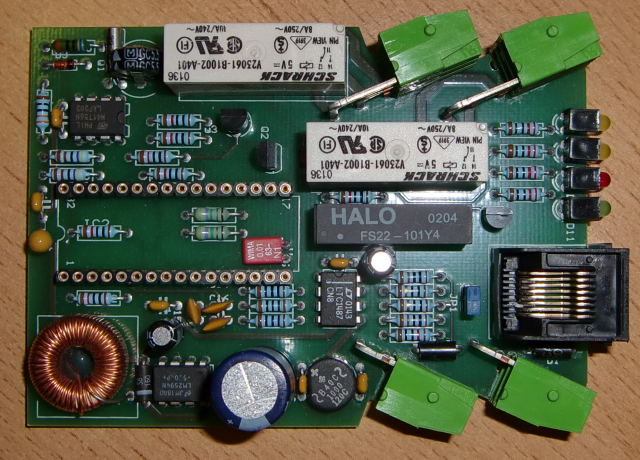

Schaltplan und Bild der Leiterplatte ist angehängt.

Grüße,

Bernhard

Autor: Bernhard Roth (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

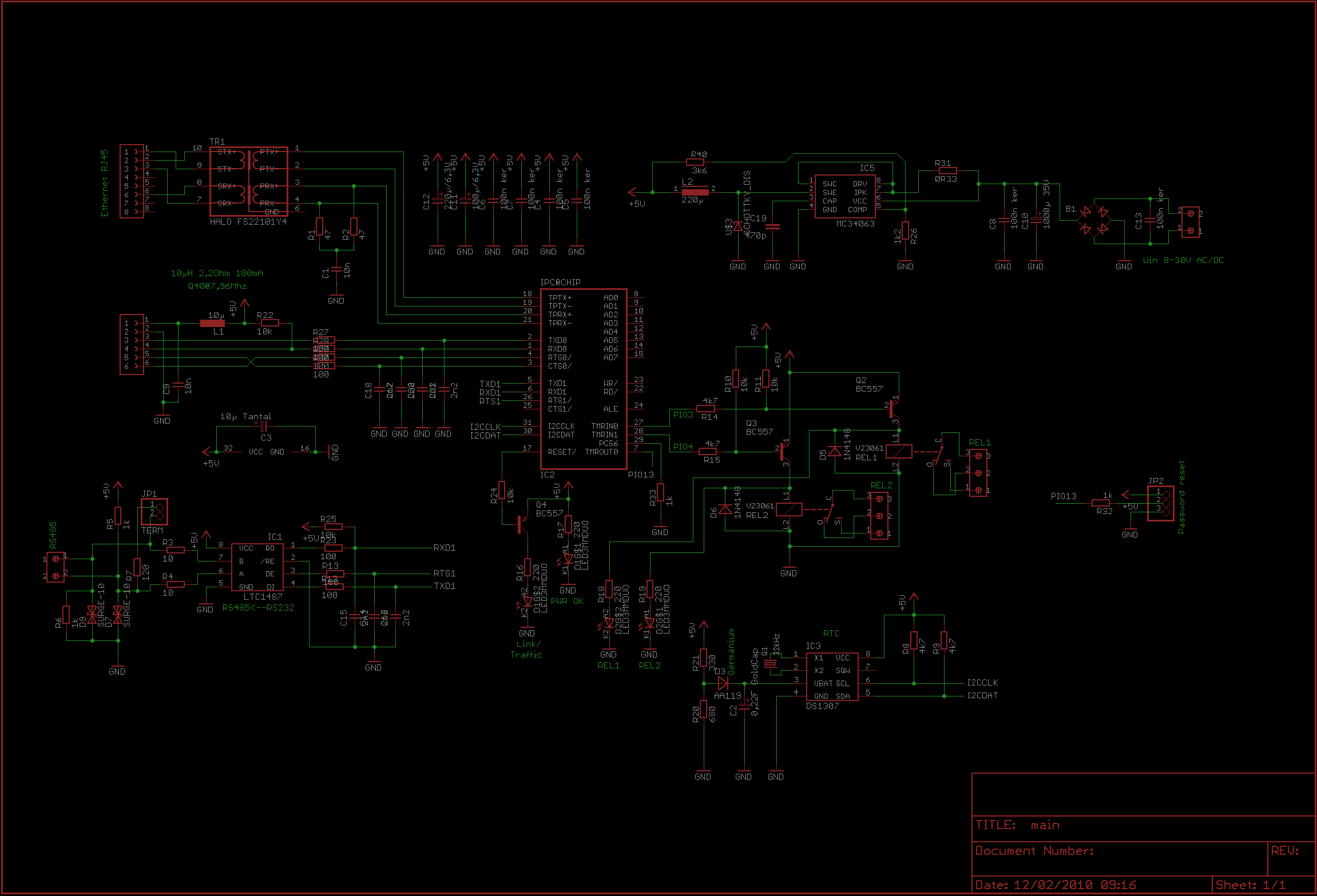

Hier der richtige Schaltplan, der aus der vorigen Nachricht hat leider
nicht 100% gepasst.

Es sind übrigens noch einige Leiterplatten da, noch habe ich nicht alle
verkauft :)
