Forum: Platinen Eagle Library, "Verbindungschilder" gesucht


Autor: Gustav (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

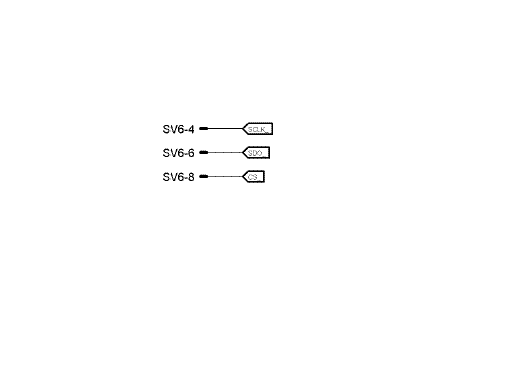

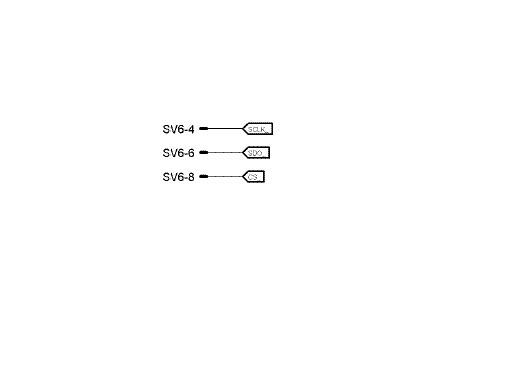

ich suche solche "Verbindungsschilder" (sind im Anhang zu sehen), evtl.
weiß jemand wo diese in der EAGLE Library zu finden sind.

Gruß Gustav

: Verschoben durch Moderator
Autor: Gustav (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entschuldigung,
habe aus Versehen im falschen Forum gepostet^^.

Gustav

Autor: Philipp Burch (philipp_burch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Gustav,

diese Schildchen findest du in der frames.lbr. Ich halte die aber nicht
unbedingt für sinnvoll, einfache LABELs an den Netzlinien tun's auch und
widerspiegeln auch ganz sicher den korrekten Namen des Nets. Natürlich
kannst du die auch in das Schildchen verlegen, das wäre mir für jedes
Netz aber zu mühsam.

Gruss,
Philipp

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein diese Schildchen sind NICHT in frames.lbr, sondern werde ab Eagle
v5 über LABEL generiert (wenn man die Option XREF aktiviert).
