Forum: Mikrocontroller und Digitale Elektronik Hilfe! Wo ist Pin1?


Autor: weißnichtweiter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo.

Es geht um diesen OPAMP:
http://www.st.com/stonline/products/literature/ds/...

Laut Datenblatt ist Pin1 da wo die Markierung ist, die gibts leider bei
mir nicht (So 14 Package). Bei mir ist nur Schrift drauf.

Gibts da ne Konvention, die Schrift betreffend. Ist vielleicht Pin 1
unten link wenn man die Schrift lesen kann (Chip so halten dass die
Schrift richtig herum ist.)?

Autor: Иван S. (ivan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
weißnichtweiter schrieb:

> Gibts da ne Konvention, die Schrift betreffend. Ist vielleicht Pin 1
> unten link wenn man die Schrift lesen kann (Chip so halten dass die
> Schrift richtig herum ist.)?

Ja, so würde ich die Angabe im Datenblatt auch interpretieren.

Autor: Ein Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gibt es denn die Phase, die auf Seite 11/14 beschrieben ist? Pin 1 wäre
dann links.

Ansonsten bei ST anrufen oder zurückschicken.

Autor: magnetus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das IC ist auf der Seite mit den "niedrigen" Pins angeschrägt.

Gruß,
Magnetus

Autor: Grrrr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
weißnichtweiter schrieb:
> Laut Datenblatt ist Pin1 da wo die Markierung ist, die gibts leider bei
> mir nicht (So 14 Package).

Das halte ich für unwahrscheinlich.

Deine Ausdrucksweise:

>da wo die Markierung ist

läßt eher darauf schliessen, das Du die Zeichnung nicht verstehst.

Die Markierung ist beim SO14 kein Merkmal in etwa der Grösse eines Pins
oder ähnlich die so lokalisiert sein kann, das man sagen könnte sie
befände ich näher zu einem gewissen Pin als zu allen anderen (oder
maximal noch dem daneben).

Vielmehr ist das Gehäuse angefast. Hälst Du das Gehäuse so, das die Fase
zu Deinem Körper hin abfällt, so ist Pin 1, der linke äusser.

Autor: weißnichtweiter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh Tatsache, eine Seite ist wirklich abgeflacht, aber ohne Lupe geht da
nix bei mir :P DANKE !!!

Autor: Grrrr (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
weißnichtweiter schrieb:
> eine Seite ist wirklich abgeflacht

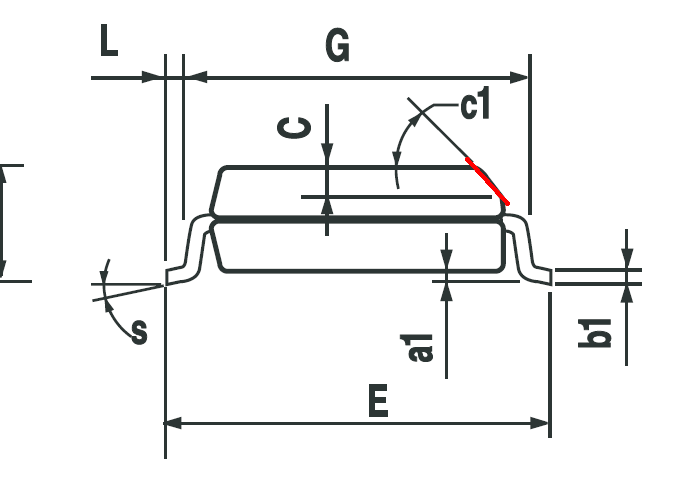

Nein. Sie ist nicht abgeflacht sondern, wie ich schon schrieb
"angefast". Eine schmale Fläche die in einem Winkel zur Oberseite und
der Seitenfläche steht.

Auf dem Bild habe ich die Fläche rot markiert.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Gast schrieb:
> gibt es denn die Phase

Ja, in der Steckdose. ;-)  (Die andere ist eine Fase...)

Autor: Grrrr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> (Die andere ist eine Fase...)

Da wo man die Blumen reinstellt, gell?

Autor: Frank B. (frank501)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: doofi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Wo ist Pin1?

Üblicherweise links von Pin2.

Autor: Frank B. (frank501)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
doofi schrieb:
> Üblicherweise links von Pin2.

Wieder mal ein Beispiel dafür, warum es gut sein kann, daß man nur nach
Registrierung posten kann...

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>> Üblicherweise links von Pin2.

>Wieder mal ein Beispiel dafür, warum es gut sein kann, daß man nur nach
>Registrierung posten kann...

Meinst du, Registrierung schützt vor Dummheit?

MfG Spess

Autor: Klaus Wachtler (mfgkw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Wieder mal ein Beispiel dafür, warum es gut sein kann, daß man nur nach
> Registrierung posten kann...
Stimmt, denn je nachdem, wie rum man das Ding hält, kann es auch
rechts sein.

Autor: Andreas Ferber (aferber)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank B. schrieb:
>> Üblicherweise links von Pin2.
> Wieder mal ein Beispiel dafür, warum es gut sein kann, daß man nur nach
> Registrierung posten kann...

Freitags abends nach 22 Uhr schützt auch Registrierung nicht vor solchen
Antworten ;-)

Andreas
