Forum: Mikrocontroller und Digitale Elektronik NEC 421000 DRAM wo ist oben/unten?


Autor: Armin S. (nimra)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ist zwar bestimmt ne ganz bloede Frage, braeuchte aber trotzdem Hilfe.

Ich moechte einen DRAM vom Typ NEC 421000 an meinen µC anschliessen.
Den 421000 habe ich im SOJ Gehaeuse. Jetzt weiss ich nicht wo beim SOJ
Gehaeuse oben und unten ist. Das Gehaeuse hat keine Kerbe, auch im
Datenblatt steht nichts.

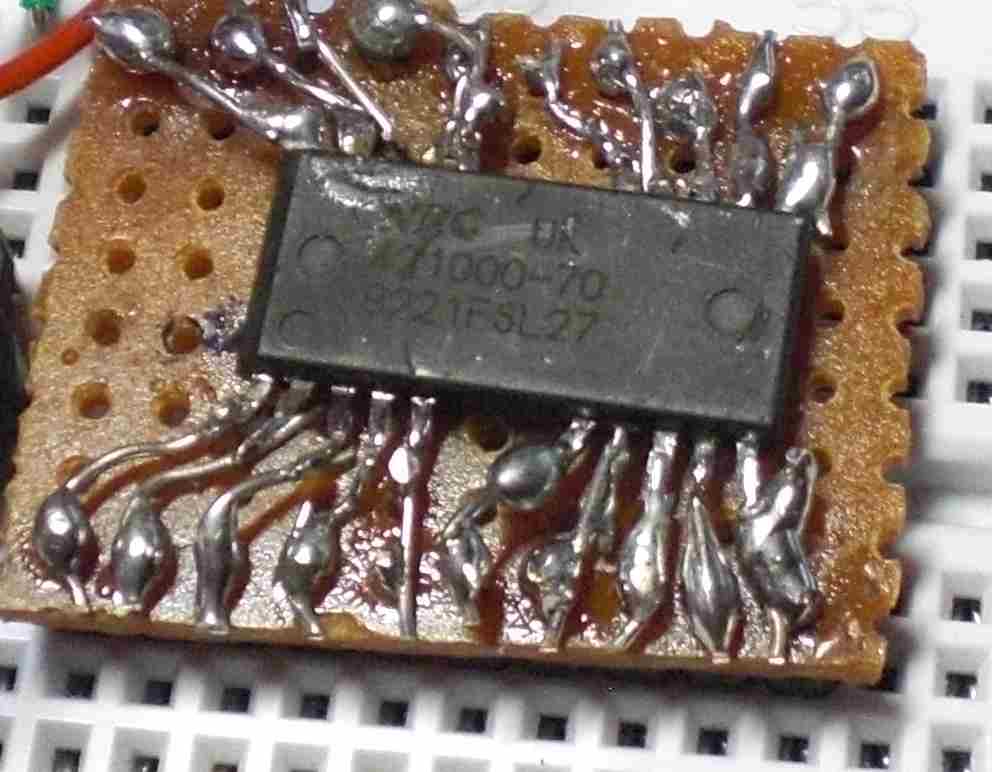

Angehaengt das Datenblatt und ein Photo vom 421000

NIMRA

Autor: Gill Bates (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pin 1 ist dort, wo die Schräge ist (Bild2)

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pin1 ist da, wo die kreisförmige Vertiefung ist (auf Bild 2 links
unten).

Autor: Armin S. (nimra)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

erst mal Danke. Also auf meinem Bild jetzt links unten. Habe ich das
richtig verstanden?

Habe es zur Sicherheit nochmal eingezeichnet... (Siehe Anhang)

NIMRA

Autor: Armin S. (nimra)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Pin1 ist da, wo die kreisförmige Vertiefung ist (auf Bild 2 links
>unten).

Gut, danke. Die Vertiefung hatte ich anfangs gar nicht gesehen *shame on
me*

NIMRA

Autor: Michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und dort, wo an der einzigen Ecke ein Ring markiert ist.
