Forum: Mikrocontroller und Digitale Elektronik A portable-Oscilloscope base on STM32 (OPENSOURCE)


Autor: Di Zhu (di_z)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

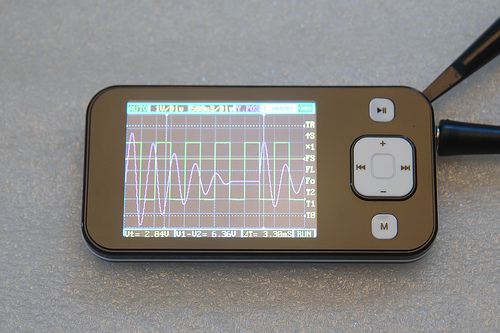

DSO201is a pocket size digital storage oscilloscope fulfills basic
electronic engineering requirements. It is base on
ARMCortex™-M3compatible 32 bit platform, equipped with 320*240 color
display, SD card capability, USB connection, and chargeable batteries.
Weighs only 60g!Portable Digital Oscilloscope DIY Kit provides waveform
viewing, pocket size and over 2 hoursbatteryoperation. This DIY kit is
aopen source code. The Schematic, PCB layout and program code is free
for re-design. It is ideal for production test, research, design and
education.




Specification
Display 2.8″ Color TFT LCD
Display Resolution 320×240
Display Color 65K
Analog bandwidth 0 - 1MHz
Max sample rate 1Msps 12Bits
Sample memory depth 4096 Point
Horizontal sensitivity 1uS/Div~10S/Div (1-2-5 Step)
Horizontal position  adjustable with indicator
Vertical sensitivity  10mV/Div~10V/Div (with ×1 probe)
 0.5V/Div~10V/Div (with ×10 probe)
Vertical position  adjustable with indicator
Input impedance >500KΩ
Max input voltage  80Vpp (by ×1 probe)
Coupling DC
Trig modes Auto, Norma, Single, None and Scan
Functionalities: Automatic measurement: frequency, cycle, duty, Vpp,
Vram, Vavg and DC voltage
 Precise vertical measurement with markers
 Precise horizontal measurement with markers
 Rising/falling edge trigger
 Trig level adjustable with indicator
 Trig sensitivity adjustable with indicator
 Hold/run feature
Test signal Built-in 10Hz~1MHz (1-2-5 Step)
Waveform storage SD card
PC connection via USB as SD card reader
Upgrade  by bootloader via USB
Power supply 3.7V Chargeable Lithium battery / USB
Dimension (w/o probe) 106mm X 55mm X 9.9mm

Pc connection: Mini USB B-Type

Autor: Di Zhu (di_z)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Schematic of portable-Oscilloscope DSO201

Autor: jola (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
... looks like a modiefied MP3 player case.
Ever thought about building an extension header board for STM32 Primer2?
Porting the oscilloscpoe firmware should not be too hard ...

Autor: Stefan V. (vollmars)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Interesting project,
but only one analog channel (why?), maximum amplification, independent
from input sensity, so you should get plenty of noise.
Do you sell it?

Regards Stefan

Autor: remote1 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan V. schrieb:
> Do you sell it?

I would buy too

Autor: Me (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Di Zhu schrieb:
> Analog bandwidth 0 - 1MHz

So this is a toy?
There is no use for just 1MHz.

Autor: greeny (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Brun ... (brun)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
This is the DSO Nano from seeedstudio!


http://www.seeedstudio.com/depot/micro-digital-sto...

Autor: Di Zhu (di_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Di Zhu (di_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jola schrieb:
> ... looks like a modiefied MP3 player case.
> Ever thought about building an extension header board for STM32 Primer2?
> Porting the oscilloscpoe firmware should not be too hard ...
We can download firmware through mini USB port.

Autor: Di Zhu (di_z)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

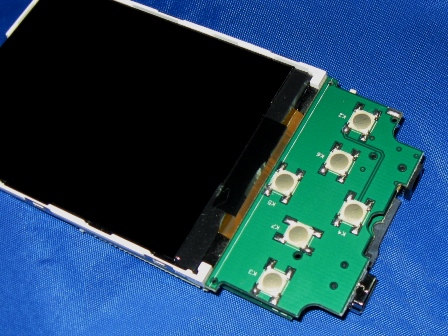

The PCBA of DSO201
