Forum: Analoge Elektronik und Schaltungstechnik Wechselspannungsverstärker


Autor: Simon A. (bullwai)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

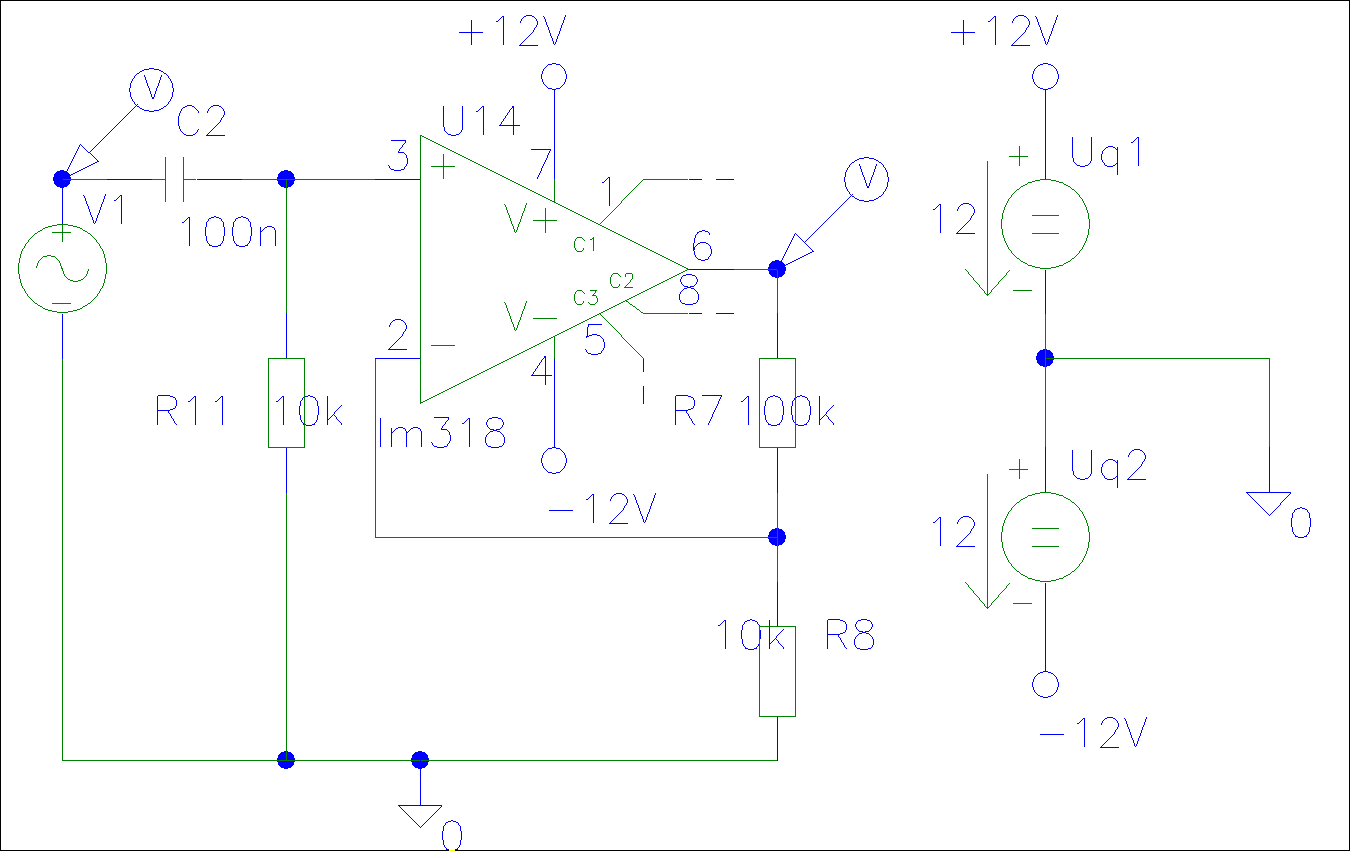

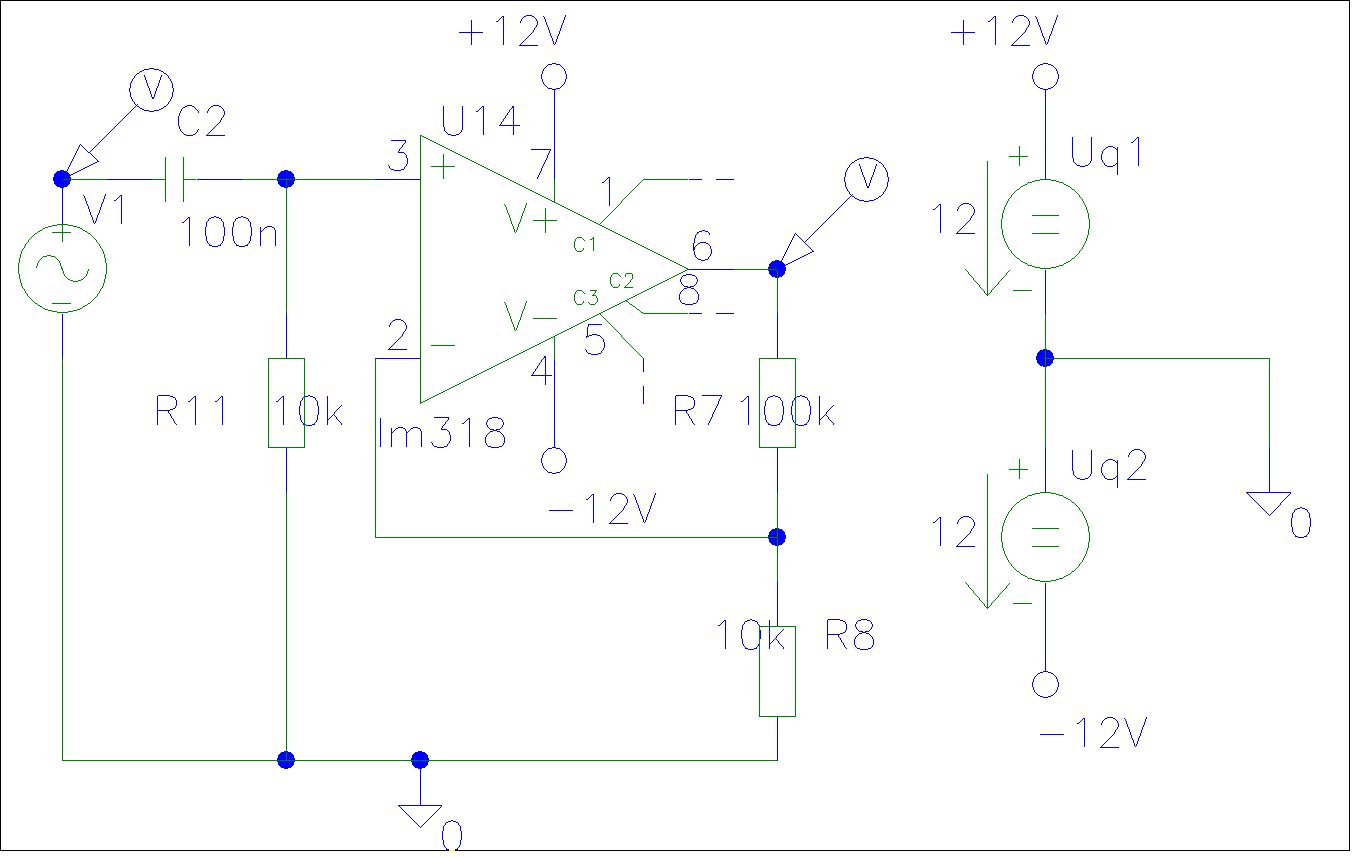

hab mal ne frage zum Beschaltung des Wechselspannungsverstärkers. Der
Kondensator dient ja dazu, den Gleichspannungsanteil des Eingangssignals
abzukoppeln, sodass nur sein Wechselspannungsanteil auf einen
gewünschten Wert verstärkt wird.
Wofür der Widerstand R11 ist, weiß ich leider nicht! Wird er jedoch
entfernt, wird nur noch die positive Halbwelle verstärkt. Nun würde ich
gerne genauer wissen, warum der Widerstand R11 in der Schaltung ist!

mfg Simon

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ohne R11 läuft der + Eingang des OPV langsam aber sicher in die
Begrenzung (der R11 stellt also Bezug zu GND her)

Autor: Simon A. (bullwai)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die sehr schnelle Antwort!!!

mfg Simon
