free PADS Schematic / PCB Viewer

PADS Gast 09.04.2010 14:03 #1667703

Lesenswert?

•

Gibt es einen Freeware Viewer ähnlich AutoVue:
http://www.oracle.com/de/products/applications/autoVue/index.html ,
der es ermöglicht Schematic / PCB Files, welche mit Mentor PADS erstellt
wurden anzuzeigen?

Habe eine ähnliche Diskussion für ein offenes Format für PCB, etc
gefunden:
Beitrag "Schematic / Layout mit offenem Format"
ist aber leider nicht dass dabei was ich suche.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

... .. (docean) 09.04.2010 14:06 #1667709

Lesenswert?

•

▲
▼

Wenn der Hersteller keins bereitstellt. bleibt nur der Umweg über DXF,
das können viel Programme lesen...

EDIT:
Google sagt:
http://www.mentor.com/products/pcb-system-design/design-flows/pads/pads-pcb-viewer

Antwort Zitieren Bearbeiten Löschen Beitrag melden

PADS Gast 09.04.2010 14:11 #1667717

Lesenswert?

•

▲
▼

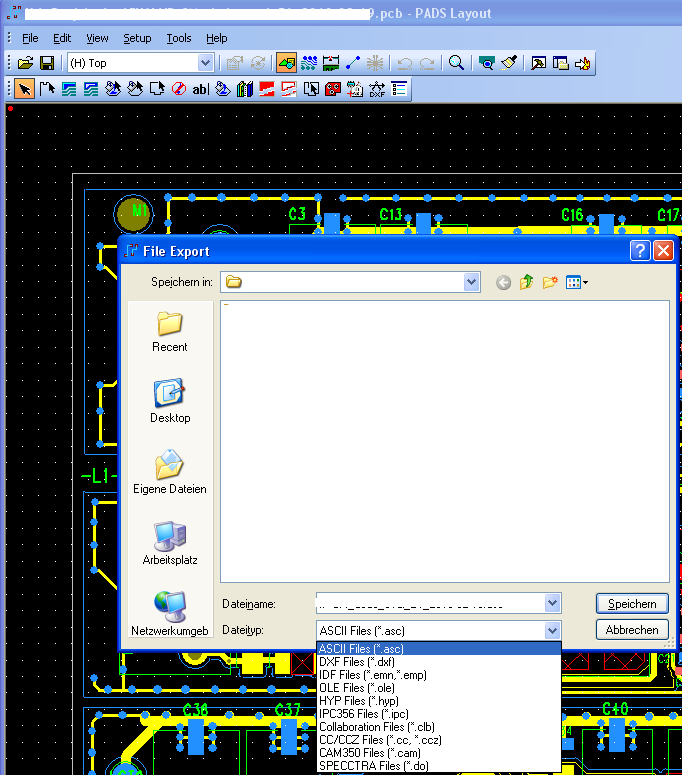

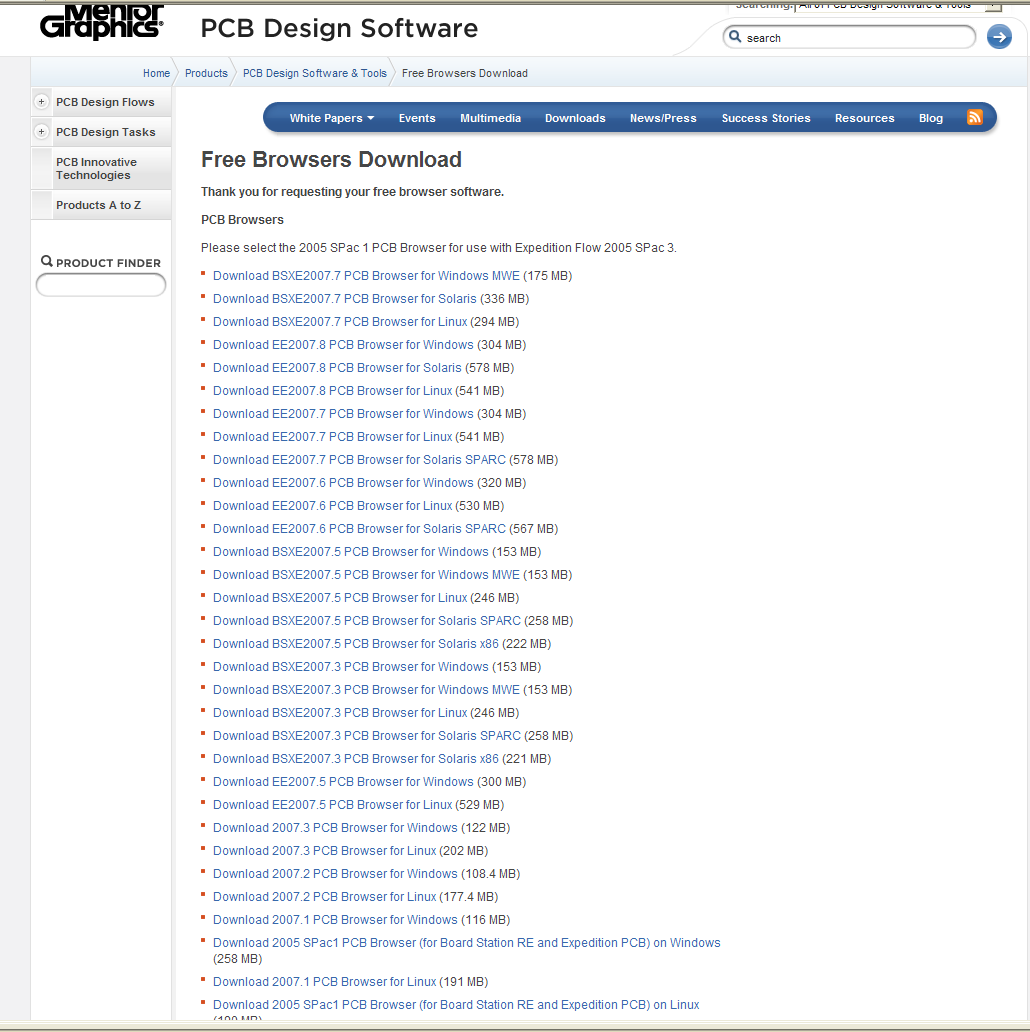

dass mit dem Free PCB Viewer hatte ich probiert, aber die bescheidene
Beschreibung seitens Mentor, gibt mir Rätsel auf (siehe Anhang)

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

... .. (docean) 09.04.2010 14:17 #1667721

Lesenswert?

•

▲
▼

ja und was hält dich davon ein paar zu probieren? oder den Support
anzuschreiben?

ich würde einfach mit der höchsten Versionsnummer beginnen,
Windows7Linux sollte ja klar sein ;)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

PADS Gast 09.04.2010 14:26 #1667734

Lesenswert?

•

▲
▼

ja dass werde ich nun parallel tun, dachte vielleicht hatte jemand schon
ein ähnliches Problem.
Weil der Mentor Support sicherlich mindestens 3 Wochen braucht bis mal
überhaupt einer reagiert.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bernd G. Gast 09.04.2010 17:43 #1668018

Lesenswert?

•

▲
▼

Frag Zitzmann in München nach einer Demo-CD. Wenn Dir die 2007-er
Version reicht, kannst du auch von mir eine Evaluation-CD bekommen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Max M. (xxl) 09.04.2010 17:51 #1668030

Lesenswert?

•

▲
▼

Was willste denn angucken? Musst doch ohnehin eine Gerberdatei
erzeugen und die können gewöhnlich die Viewer auch lesen:
z.B. Viewmate
http://www.laserlab.com/viewmate.php

Antwort Zitieren Bearbeiten Löschen Beitrag melden
