Hallo, ich benötige für den Transistor BTS50080-1TEA mit dem Gehäusetyp PG-TO252-5-11 einen Footprint für Ultiboard. Kann man sich die Footprint irgendwo runterladen? Dann hab ich probiert ein neues Footprint zu erstellen. Ich bin im Bearbeitungsmodus, aber irgendwie kann ich keine Kupferflächen zeichnen. Kann mir jemand erklären, wie man ein neues Footprint erstellt? Multisim/Ultiboard 11.0 Vielen Dank im voraus
Um Kupferflächen zeichnen zu können musst Du auf einen Kupfer-Layer wechseln, dann ist das Symbol aktiv...
danke für die Antwort. sorry arbeite das erste Mal mit dem Programm. Wie wechselt auf einen Kupfer Layer? Ich hab mal mit dem Assistent zumindest mal die unteren Lötaugen erstellt. Mache ich des über die Bauelemtent- und Seiteneigenschaften oder über die Combobox ober? Auf was mmuss ich des stellen?

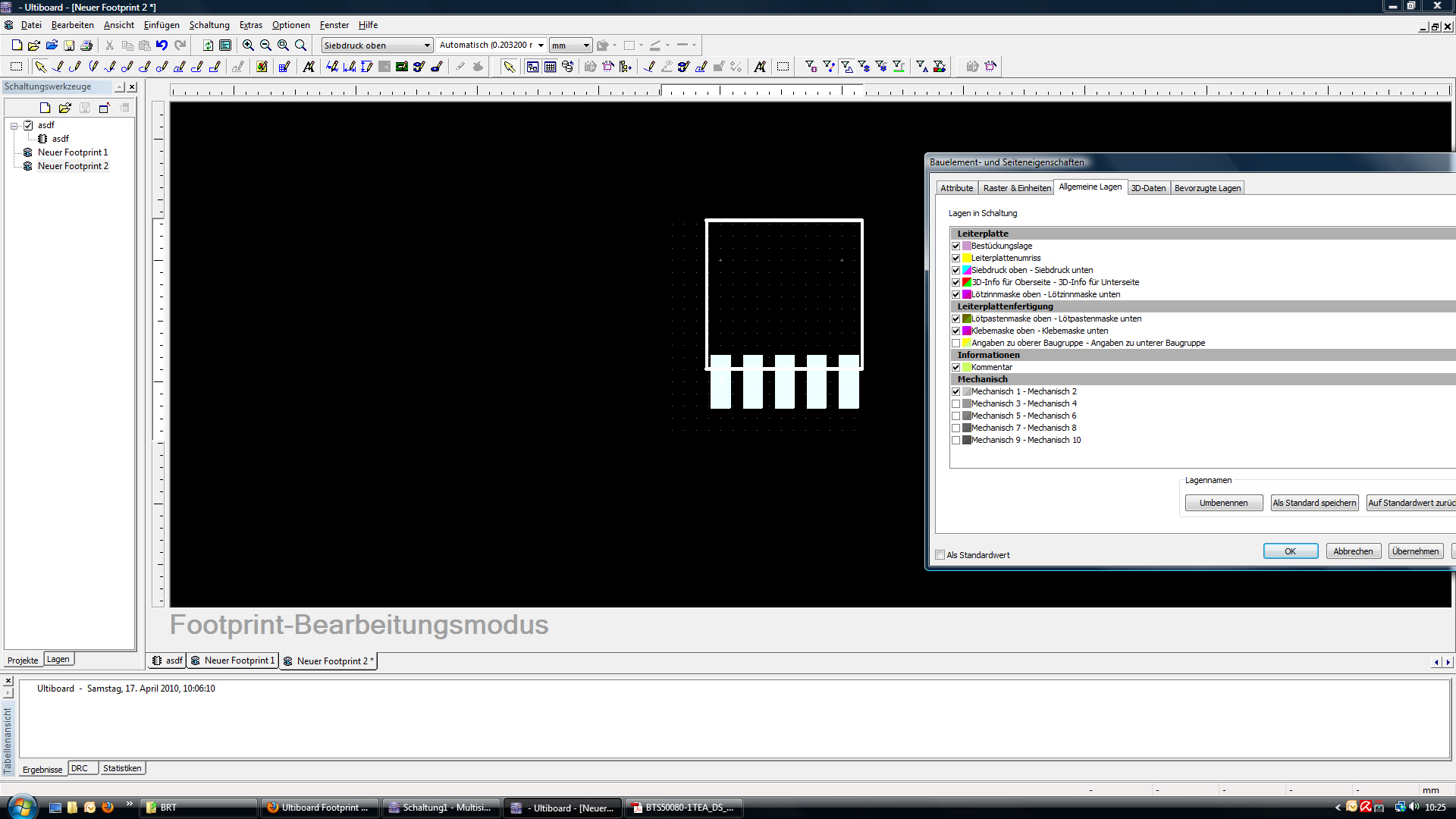

In der "Siebdruck oben" Listbox wird ein Kupfer-Layer als aktueller Layer ausgewählt. Dadurch wird das Symbol für Kupferflächen zeichnen aktiv (unter Ansicht vergrößern - Lupe mit Pluszeichen).
Nachtrag: in Deinem Fall gibt es nur einen Kupfer-Layer: die Bestückungslage
Sollte die Kupferfläche auch ein Anschluß sein, kannst Du auch ein Pad zeichnen und in dessen Eigenschaften die Größe ändern...
