Guten Tag,

lange Zeit wusste ich vom Gerber-Format, musste es allerdings nie
Benutzen!
Doch nun bin ich leider gezwungen mich damit zu beschäftigen!
http://rs-mechatronik.at/mechatronik-blog/items/er...
Nach dieser Anleitung (die Übrigens sehr gut ist!) habe ich scheinbar
erfolgreich die Dateien erstellt.
Um die Daten zu überprüfen habe ich einen Gerber-Viewer heruntergeladen
(GC-Prevue)

Doch dieser gibt einige Fehler aus :-(

Nun stellt sich mir die Frage, liegt es an den Dateien, oder an der
Konfiguration der Viewers?

Dazu währe es nett wenn ihr einen kurzen Blick auf den Schaltplan und
das Board werfen könntet!

Kritik ist somit herzlich willkommen, doch lasst mit einem blutigen
Anfänger gnade walten ;-)

Mfg Markus

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Doch dieser gibt einige Fehler aus :-(
Welche denn?

Was sagt der DRC vom Adler?

Autor: Markus H (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Die Ausgegebenen Fehler sind von Werten. Diese möchte ich aber gar nicht
auf den gefertigten Platinen haben, kann ich also diesen Fehler
ignorieren?

Kann jemand die Gerber-Daten mit den Eagle-Daten vergleichen?

@Lothar Miller

Der Adler ist eigentlich zufrieden :-)
Abgesehen von ein paar fehlenden Werten im Schaltplan... (kann ich
vernachlässigen, wird noch gemacht)
Aber soweit IO

Danke für die schnelle Antwort!

Autor: MichiB (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kann nur die Gerber-Dateien öffnen.

Aber die schauen ganz ok aus.

Autor: Markus H (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

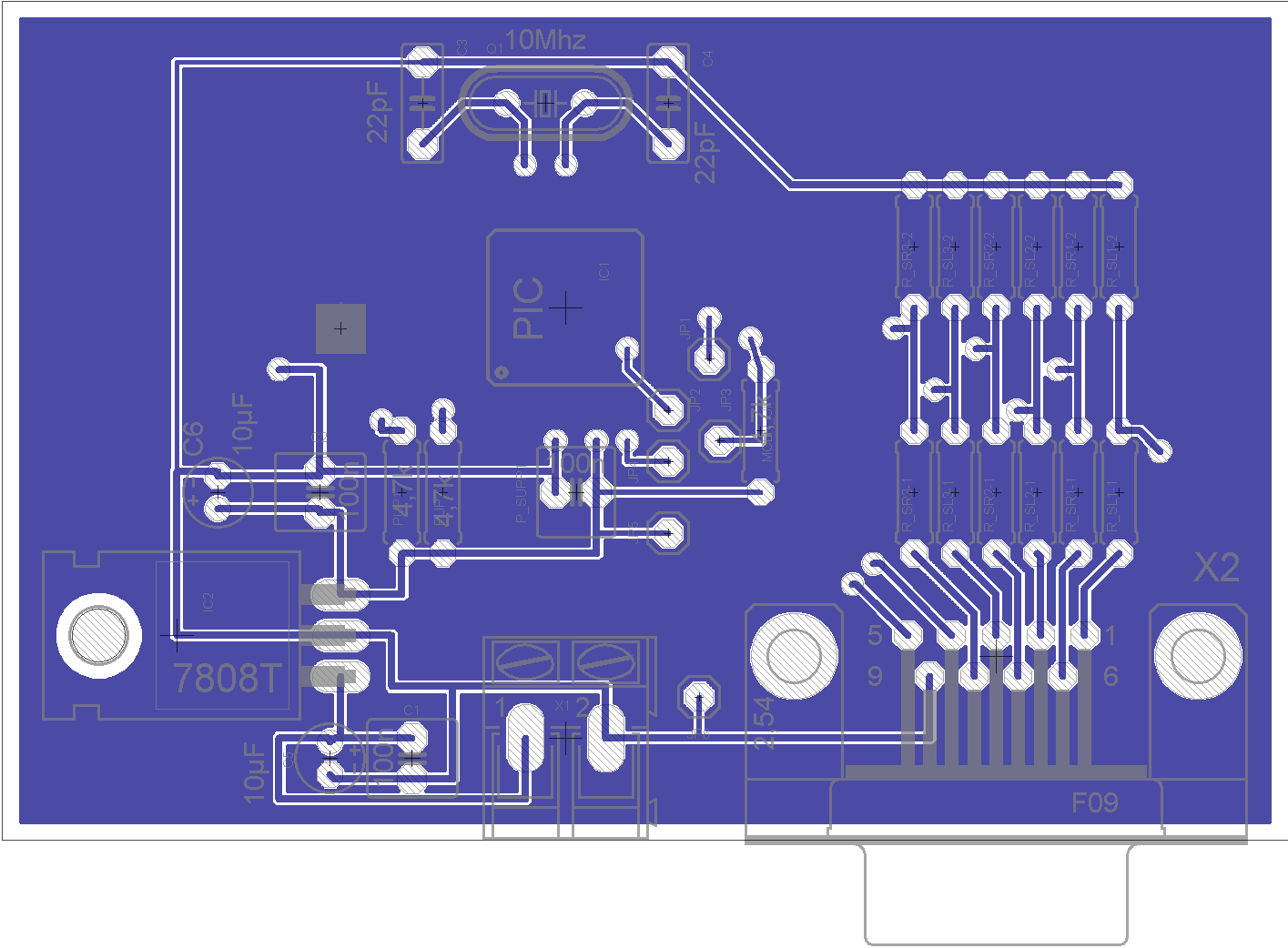

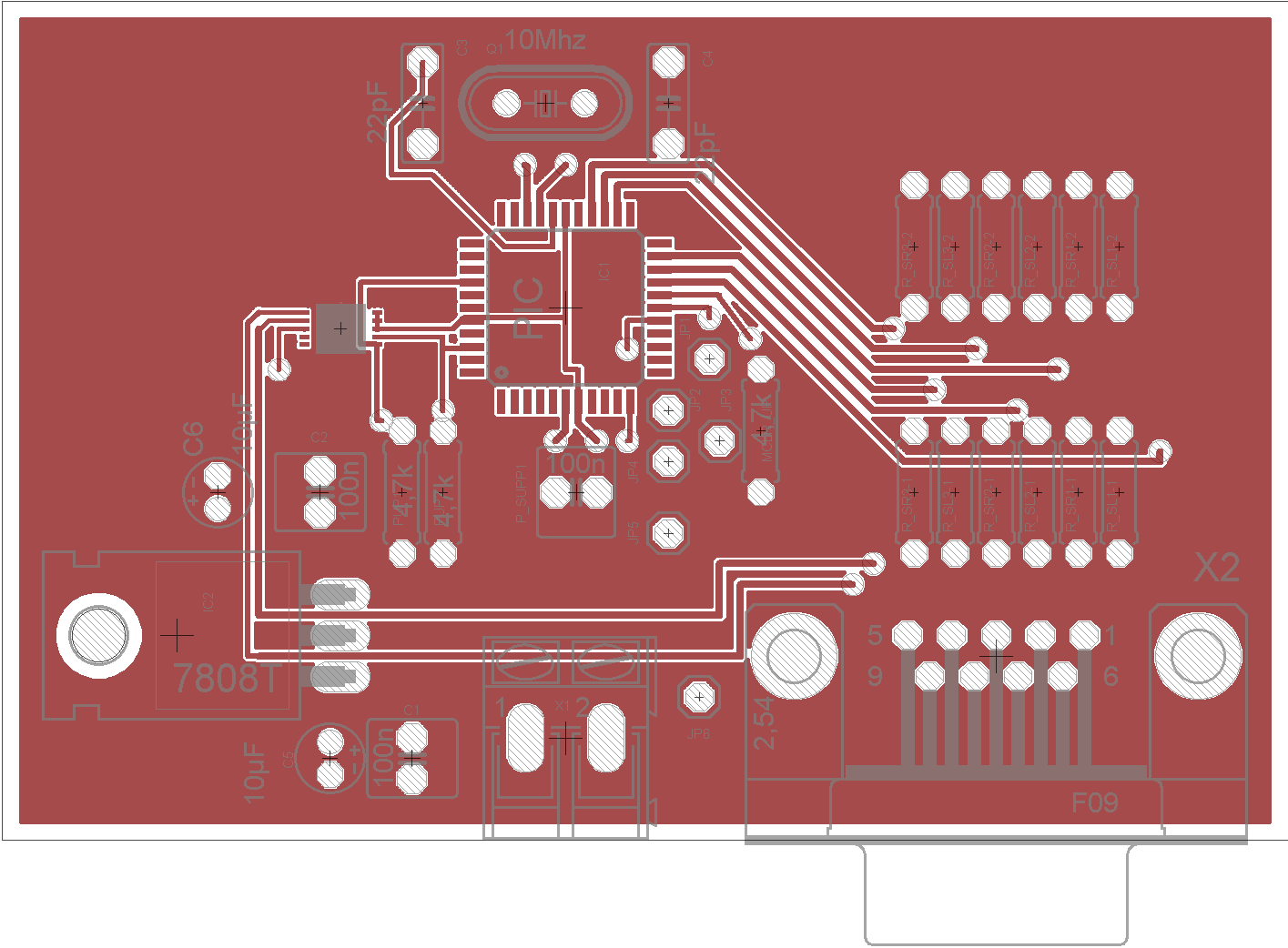

Dankeschön, im Anhang noch die Bilder vom Top und Bottom Layer

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Markus H (Gast)

>    * errors.txt (6,3 KB, 4 Downloads)

>Die Ausgegebenen Fehler sind von Werten. Diese möchte ich aber gar nicht
>auf den gefertigten Platinen haben, kann ich also diesen Fehler
>ignorieren?

Das sind keine Gerberdaten! Die *.gpi wird ZUSÄTZLICH zu den Geberdaten
erzeugt und enthält ein paar Informationen für die CAM Leute. GC-Preview
hat damt gar nix am Hut.

>Kann jemand die Gerber-Daten mit den Eagle-Daten vergleichen?

Wozu? Eagle generiert die schon OK.

MfG
Falk

Autor: Markus H (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

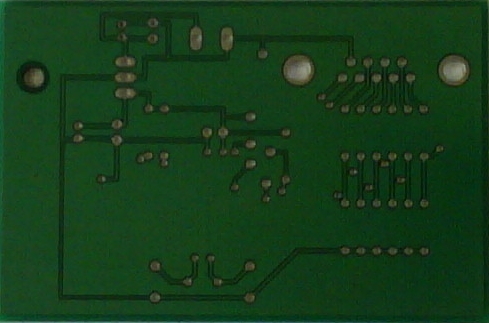

So, hat super geklappt, danke an alle die sich die Dateien angeschaut
und überprüft haben!
Danke an alle für die Antworten, ihr habt mir sehr geholfen!!!

(und entschuldigt die miesen Handy-Bilder)

Grüße aus Kanada

Markus
