Nabend,

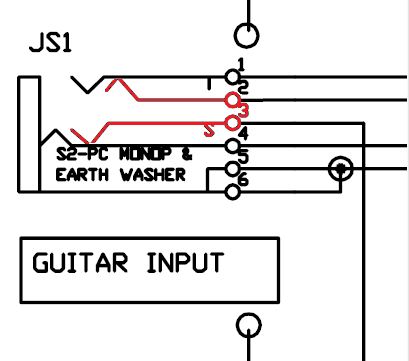

ich hab eigentlich nur ne schnelle Frage und zwar was sollen die roten
Kontakte darstellen, oder wie heißt die Buchse?

Buchse 3pol 2x zweipoligem Schalter, Öffner?

Hoffe ihr könnt mir helfen, danke!

Autor: Es (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
6,3 mm Stereobuchse geschaltet.

Autor: Markus ---- (mrmccrash)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Diese Buchse ist damit gemeint:

http://www.conrad.de/ce/de/product/746713/

Stereo mit 3 Schaltkontakten. Wobei im Schaltplan die beiden für den
äussersten Kontakt verbunden sind.

_.-=: MFG :=-._
