Zeitverlauf eines Signals

OP #1693097
Hallo Liebe Forumgemeinde,

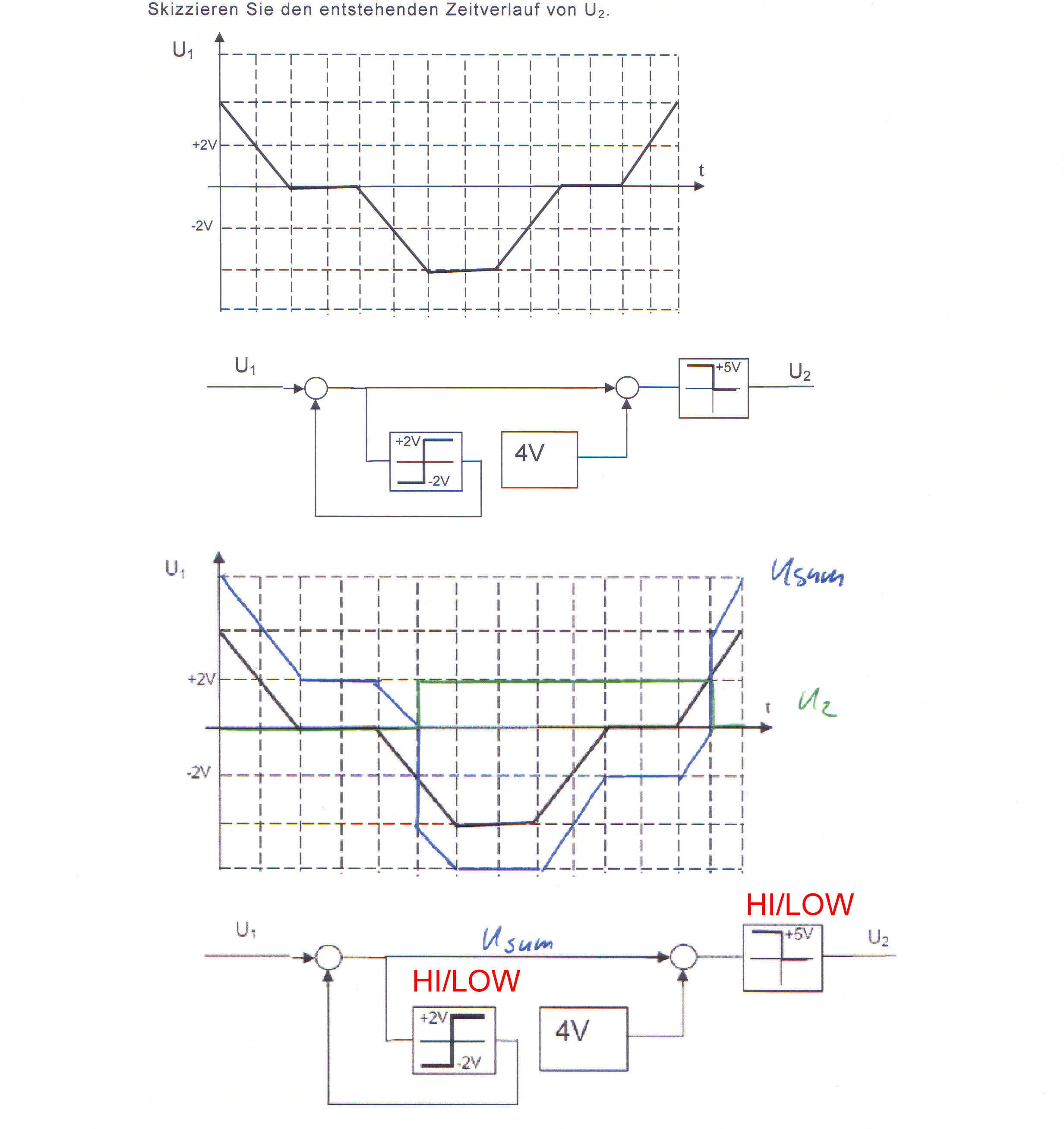

ich habe mal ein paar Fragen zum Signalverlauf von folgender simplen
Schaltung. Der Verlauf von U2 soll die Lösung sein. Ich kann das aber
nicht nachvollziehen :-(

1. Es handelt sich hier doch um HI/LOW Bausteine und nicht um Limiter?
2. Ich würde die erste Summenspannung nur so zeichnen, wenn U1 direkt
abgegriffen würde.
3. die Funktion des letzten Bausteins leuchtet mir hier noch nicht ein.

Bitte einfach mal Eure Gedanken posten...brauch mal ne zweite Meinung
;-)

Sorry wegen dem zweifachen posten des Bildes...die Funktion war früher
hier anders :-)
