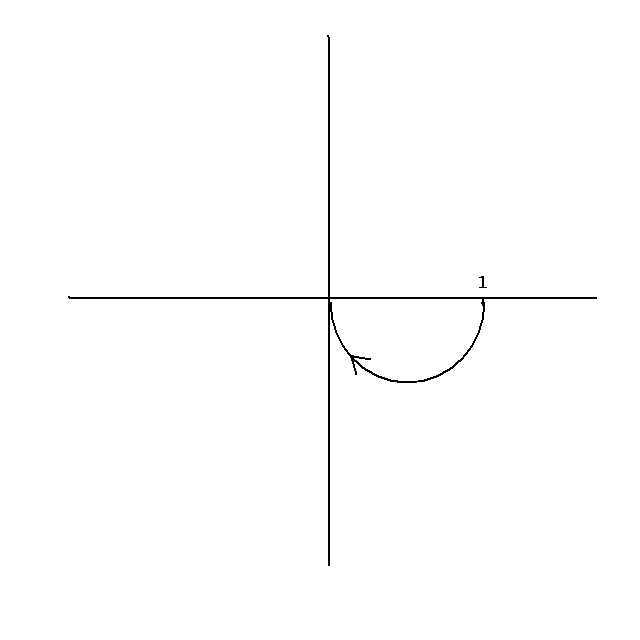

Einige von euch haben doch sicherlich schon mal eine Ortskurve gesehen?
Ich meine diese Kurve wo die Uebertragungsfunktion eines Tiefpassfilters
1.Ordnung als Halbkreis dargestellt ist.
Wie kann ich diese in LTspice darstellen?
Sorry ich schaffe das im Moment nicht besser zu formulieren...

Autor: TuningFork (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Grundlage wäre eine AC-Analyse deiner Schaltung. Das Ergebniss kannst du
dir dann als Nyquist-Diagramm (also einer Ortskurve) darstellen lassen.
Mit LMT auf die Y-Achse klicken und dann im Drop-Down-Menü
"Representation".

Gruß

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

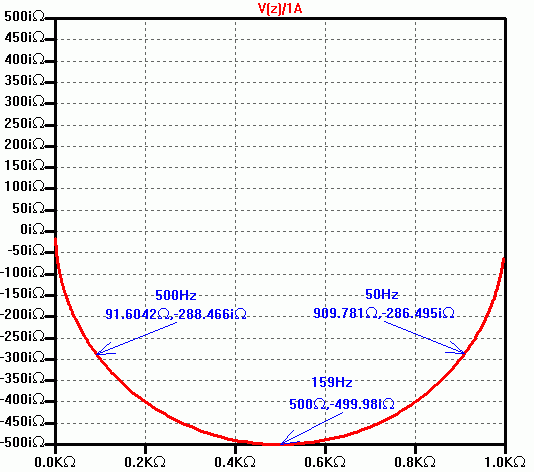

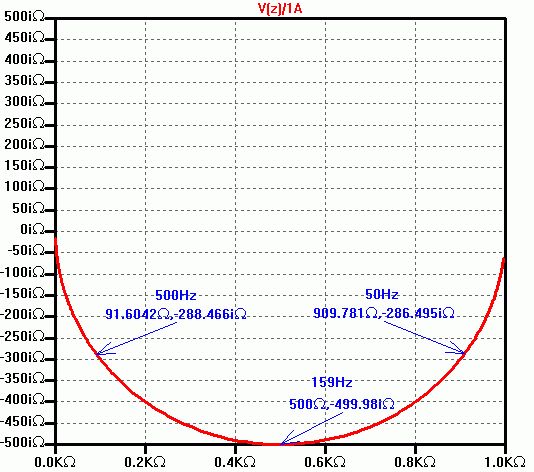

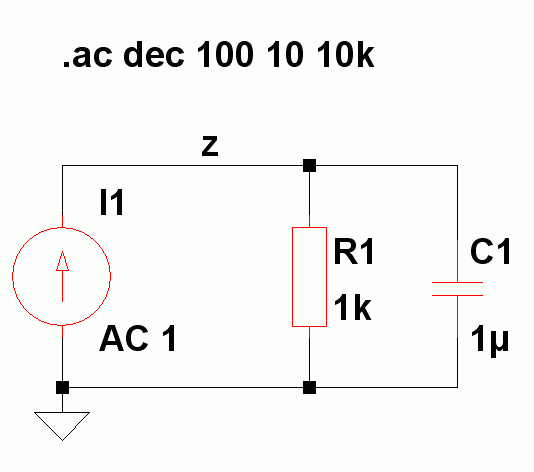

Das Ergebnis sieht dann z. B. so wie im Anhang aus.

Mit

Plotsettings->Notes&Annotations

kann man das Ganze dann noch etwas hübschen.

Autor: Spiderman (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Besten Dank an Helmut S.

hat mir sehr geholfen.
Habe jetzt dieses probiert, 16 Allpassfilter hintereinander.
Die 1000k Widerstände sind nur dazu da, um als Ortskurve eine Spirale zu
bekommen, man kann die Anzahl der Umläufe dann besser zählen  :-)
