Wirkungsweise/Dimensionierung von Bustreibern

OP #1749684
Lesenswert?
• ▲
▼
Hallo,

ja ich weiss, es gibt schon viele Beiträge zu dem Thema, aber keiner
erklärt so wirklich den elektronischen Hintergrund. Ich habe folgende

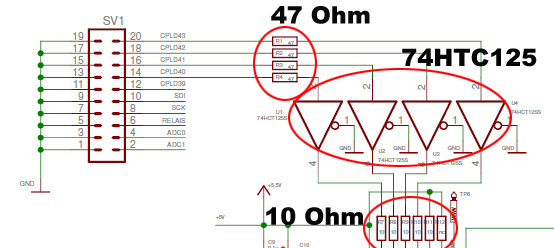

Schaltung (siehe Anhang). Hierbei werden Daten von einem CPLD an einen
Sensor geleitet (CPLD auf einer Platine, Sensor auf einer anderen
Paltine, die Platinen sind über Flachbandkabel verbunden). Zwischen
Sensor und SV1 sind jeweils Terminierungswiderstände und diese
3-State-Bustreiber geschaltet. Kann mir jemand bitte den Sinn und die
Funktion dieser Maßnahme erklären?! Ich kenne aus dem Studium nur
Abschlusswiderstände. Hier haben wir einen rel. hohen Aufwand über
Smithdiagramm etc. getrieben und Leitungen reflexionsfrei zu bekommen.
Ich kann mir aber iwie nicht vorstellen, das z.B. ein
Terminierungswiderstand von 47-Ohm eine Leitung schon reflexionsfrei
macht. Also was machen genau diese Bustreiber?

Danke für die Hilfe, und bitte erklärt es einem Laien, ich bin kein
Profi :)
